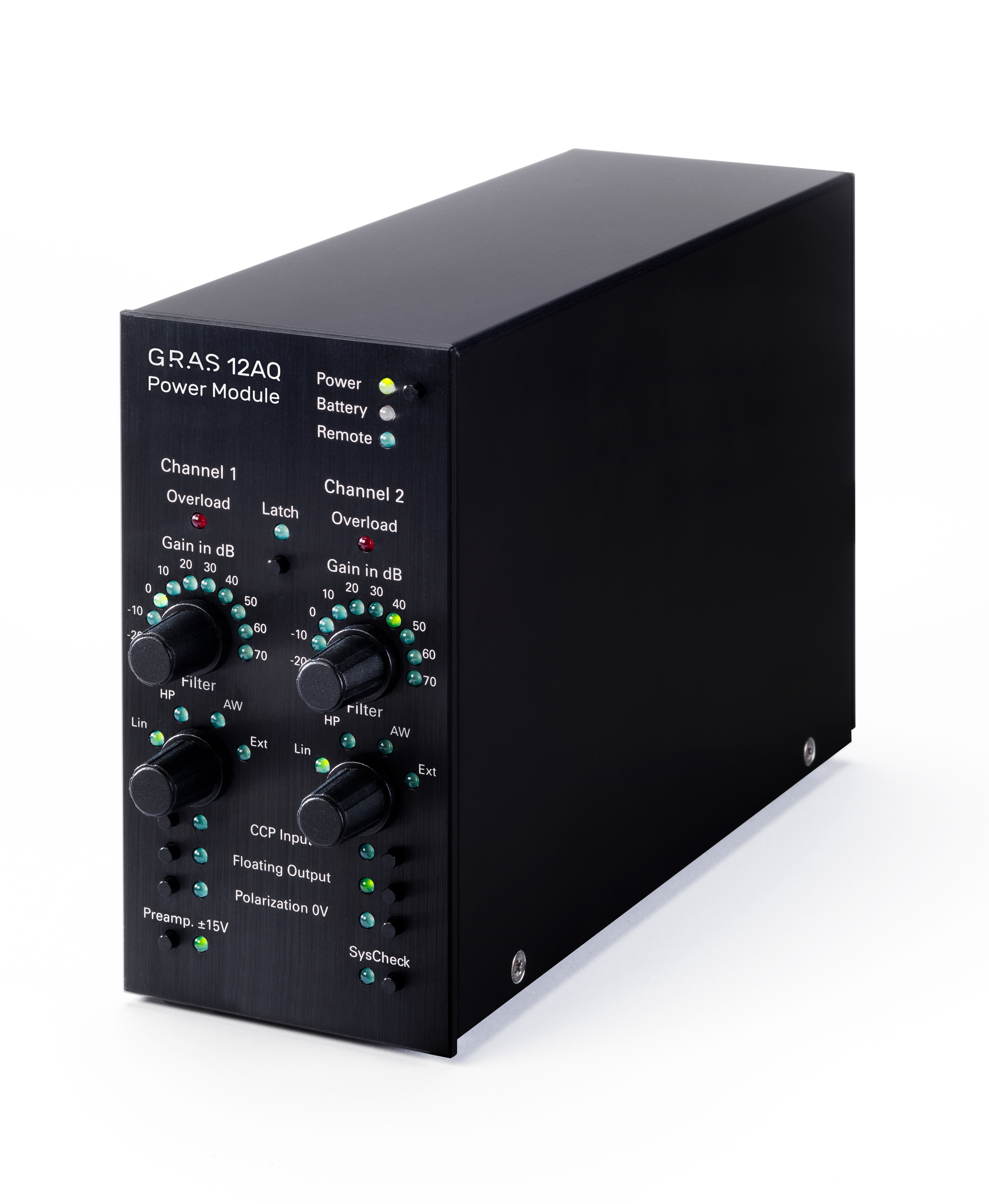

Mô-đun nguồn đa năng 2 kênh GRAS 12AQ với mạch điều chỉnh tín hiệu và giao diện PC.

  •  Mã sản phẩm: GRAS 12AQ
     Danh mục: GRAS Sound & Vibration
  •  Lượt xem: 6
     Tình trạng: Còn hàng

  • Kết nối: Truyền thống 200 V / CCP
    Kênh CCP: 2

  • Giá bán: Liên hệ
  • 0903368648
    +84903368648
Thông tin sản phẩm

Mô-đun nguồn GRAS 12AQ là bộ nguồn hai kênh dành cho các tiền khuếch đại (cả loại CCP và loại truyền thống) được sử dụng với micro tụ điện đo lường.

Công nghệ

Ứng dụng và cách sử dụng điển hình

  • Đo lường chính xác hai kênh đa năng

  • Đo cường độ

  • Điều chỉnh tín hiệu tiêu chuẩn và tùy chỉnh

  • Điều khiển bằng tay và kỹ thuật số

  • CCP và nguồn cung cấp điện truyền thống

  • Phân cực 0 V hoặc 200 V

Thiết kế

Thiết bị này có cả chức năng điều khiển thủ công và điều khiển từ xa. Điều khiển thủ công được thực hiện thông qua các công tắc và nút bấm trên bảng điều khiển phía trước. Điều khiển từ xa được thực hiện thông qua giao diện RS232.

Thiết bị 12AQ được sử dụng rộng rãi trong các phép đo âm thanh cũng như đo cường độ; cả trong phòng thí nghiệm và ngoài hiện trường.

Bộ tiền khuếch đại truyền thống

Đối với các bộ tiền khuếch đại truyền thống như 26AL (¼″) hoặc 26AJ và 26AH (½″), 12AQ cung cấp:

  • Nguồn điện áp (± 15 V hoặc ± 60 V) để cấp nguồn cho tối đa hai bộ tiền khuếch đại micro.

  • Điện áp phân cực (200 V hoặc 0 V) ​​cho hai micro tụ điện

Bộ tiền khuếch đại CCP

Đối với các bộ tiền khuếch đại CCP (nguồn điện dòng không đổi) như 26CB và 26CC (¼″) hoặc 26CA và 26CF (½″), 12AQ cung cấp nguồn điện dòng không đổi (4 mA) ở điện áp 28 V DC cho hai bộ tiền khuếch đại micro CCP.

Điều chỉnh tín hiệu

Mỗi kênh có thể được thiết lập độc lập về độ khuếch đại, bộ lọc, điện áp đầu vào, đầu ra và phân cực.

Nhận được

Mức tăng có thể được điều chỉnh từ -20 dB đến 70 dB với các bước tăng giảm 10 dB.

Một loạt đèn LED ở mặt trước sẽ hiển thị mức khuếch đại hiện tại.

Lọc

Bạn có thể chọn các đặc tính của bộ lọc từ một trong những tùy chọn sau:

  • Lin cho đáp ứng tuyến tính với bộ lọc thông cao 0,2 Hz

  • HP cho đáp ứng tuyến tính với bộ lọc thông cao 20 Hz

  • AW cho phản hồi có trọng số A

  • Mở rộng để có mạng phản hồi tín hiệu tùy chỉnh (liên hệ GRAS để biết thêm chi tiết)

Đầu vào

Tín hiệu micro có thể được đưa vào 12AQ thông qua một trong hai ổ cắm đầu vào sau ở mặt sau.

  • Đầu cắm BNC dành cho micro sử dụng với bộ tiền khuếch đại CCP

  • Ổ cắm 7-LEMO dành cho micro sử dụng với bộ tiền khuếch đại truyền thống

Đầu ra

Các tín hiệu đầu ra đã được xử lý, thông qua các ổ cắm đầu ra BNC ở bảng điều khiển phía sau, có thể được cung cấp ở dạng tín hiệu nổi hoặc tín hiệu không nổi.

Điện áp phân cực

Áp dụng cho các đầu vào tiền khuếch đại LEMO 7 chân ở bảng điều khiển phía sau. Có thể được đặt ở mức 0 V hoặc 200 V.

Điện áp nguồn tiền khuếch đại

Giá trị này có thể được đặt là ± 15 V hoặc ± 60 V. Giá trị đã chọn sẽ áp dụng cho cả hai đầu vào tiền khuếch đại LEMO 7 chân.

Nguồn điện

Đèn 12AQ có thể được cấp nguồn bằng pin kiềm tiêu chuẩn bên trong (6 x LR14 {C}) hoặc từ bộ chuyển đổi nguồn điện lưới đi kèm, hỗ trợ điện áp 115 V AC hoặc 230 V AC.

Bảo hành

Tất cả các sản phẩm GRAS đều được làm từ vật liệu chất lượng cao, đảm bảo độ ổn định và độ bền lâu dài. Sản phẩm 12AQ được bảo hành hai năm. Chế độ bảo hành không bao gồm các sản phẩm bị hư hỏng do sử dụng bất cẩn.

Dịch vụ và sửa chữa

Tất cả các sửa chữa đều được thực hiện tại Trung tâm Hỗ trợ Quốc tế GRAS đặt tại Đan Mạch. Trung tâm Hỗ trợ của chúng tôi được trang bị các thiết bị kiểm tra hiện đại nhất và đội ngũ kỹ sư tận tâm, tay nghề cao. Theo yêu cầu, chúng tôi sẽ lập dự toán chi phí dựa trên các hạng mục sửa chữa cố định. Nếu sản phẩm còn trong thời gian bảo hành được gửi đến để bảo dưỡng, sản phẩm sẽ được sửa chữa miễn phí, trừ trường hợp hư hỏng là do sử dụng bất cẩn hoặc vi phạm các điều khoản bảo hành khác.



Thông số kỹ thuật

Đáp tuyến tần số (±0,1 dB) @ Gain ≤ 50 dB Hz 10 đến 100.000
Đáp tuyến tần số (±0,2 dB) @ Gain ≤ 50 dB Hz 2 đến 200.000
Đáp tuyến tần số (±0,1 dB) @ Gain > 50 dB Hz 10 đến 20.000
Kênh đầu ra – 2
Trở kháng đầu ra Ω 100
Kết nối trực tiếp đầu vào với đầu ra – Không
Nhiễu nội tại LIN (20 Hz–20 kHz), đầu vào không bị chi phối µVrms < 2
Nhiễu nội tại LIN (20 Hz–200 kHz), đầu vào không bị chi phối µVrms < 5
Nhiễu nội tại (20 Hz–20 kHz), đầu vào bị chi phối bởi đầu ra µVrms < 10
Nhiễu nội tại (20 Hz–200 kHz), đầu vào bị chi phối bởi đầu ra µVrms < 30
Cài đặt độ khuếch đại, bước 10 dB dB -20 đến +70
Sai số độ khuếch đại dB ±0,1
Khớp pha, độ khuếch đại bằng nhau, không bộ lọc – IEC 61043
Bộ lọc trọng số A theo – IEC 61672 Loại 1
Bộ lọc thông cao – Butterworth 3 cực, -3 dB tại 20 Hz
Chế độ tuyến tính – Có
Mức SysCheck tại 1 kHz Vrms 1
Kiểu – Nguồn dòng không đổi (CCP) và nguồn truyền thống (LEMO)
Kênh đầu vào CCP – 2
Kênh đầu vào nguồn truyền thống – 2
Nguồn cấp tiền khuếch đại V ±15 / ±60
Nguồn cấp CCP tại +28 V mA 4
Điện áp phân cực V 0 / 200
Chỉ báo quá tải – Có
Mức quá tải Vp 9
Có thể điều khiển bằng PC – Có
Tùy chọn bộ lọc bên ngoài – Có
Phát hiện quá tải bộ khuếch đại công suất – Không
Nguồn điện (pin) – 6 × LR14 (C)
Nguồn điện ngoài Vdc 8 đến 18
Chỉ báo pin yếu – Có
Phạm vi nhiệt độ hoạt động °C / °F -10 đến +50 / 14 đến 122
Cân nặng g/oz 1.350 / 47,62
Cân nặng (bao gồm pin) g/oz 1.750 / 61,7
