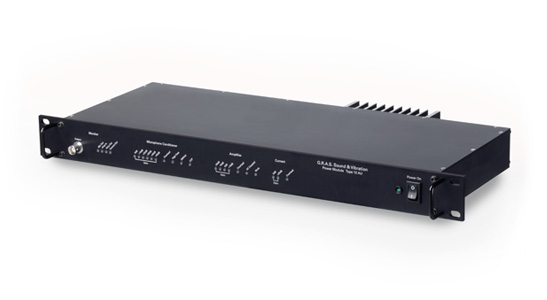

Mô-đun nguồn đa năng 1 kênh GRAS 12AU với mạch điều chỉnh tín hiệu và bộ khuếch đại công suất.

  •  Mã sản phẩm: GRAS 12AU
     Danh mục: GRAS Sound & Vibration
  •  Lượt xem: 4
     Tình trạng: Còn hàng

  • Kết nối: Truyền thống 200 V / CCP
    Kênh CCP: 1

  • Giá bán: Liên hệ
  • 0903368648
    +84903368648
Thông tin sản phẩm

GRAS 12AU là bộ khuếch đại cấp nguồn và điều chỉnh tín hiệu, dùng để cấp nguồn đồng thời cho tiền khuếch đại của micro condenser và bộ khuếch đại của loa. Nó rất phù hợp cho việc kiểm tra dây chuyền sản xuất tự động các loa siêu nhỏ và thiết bị di động có loa tích hợp.

Công nghệ

Ứng dụng và cách sử dụng điển hình

Kiểm tra điện âm của:

  • Điện thoại

  • Máy trợ thính

  • Loa phóng thanh

  • Các thiết bị di động, ví dụ như máy tính bảng, GPS, v.v.

Thiết kế

Thiết bị này được thiết kế để kiểm tra tự động các thông số quan trọng của loa trên dây chuyền sản xuất, chẳng hạn như đáp tuyến tần số, tiếng rè và tiếng ù, méo hài tổng (THD) và trở kháng. Thiết kế của 12AU lý tưởng cho việc kiểm tra các thiết bị di động có loa tích hợp như điện thoại di động, máy trợ thính, máy tính bảng và thiết bị GPS.

Độ nhiễu vốn có rất thấp, và theo thiết kế, nó tránh được nhiễu do hệ thống tạo ra, ví dụ như từ các vòng nối đất. Trong một thiết lập đo lường, nó điều khiển đường đi của (a) tín hiệu được gửi đến loa và (b) tín hiệu âm thanh thu được bởi một micro tụ điện được gắn vào bộ tiền khuếch đại.

Thiết bị này được điều khiển từ xa thông qua giao diện USB và được cung cấp kèm theo chương trình điều khiển dành cho hệ điều hành Microsoft Windows ®.

Mẫu 12AU tích hợp bộ nguồn với công tắc chọn điện áp 115V hoặc 230V AC. Sản phẩm đi kèm dây nguồn (được bao gồm trong hộp) với phích cắm chuẩn EU, UK hoặc US tùy thuộc vào quốc gia đặt hàng.

Đặc trưng

  • Bộ khuếch đại điều chỉnh tín hiệu một kênh phù hợp với cả tiền khuếch đại CCP và LEMO 200V.

  • Độ nhiễu nội tại rất thấp

  • Ngõ vào loa và ngõ ra analog được cách ly với điểm nối đất chung để tránh nhiễu do hệ thống tạo ra.

  • Bộ khuếch đại loa có chức năng đo trở kháng loa mà không gây nhiễu cho loa.

  • Đáp ứng các yêu cầu về tương thích điện từ (EMC) theo quy định của EU.

  • Điều khiển từ xa hoàn toàn thông qua giao diện USB

  • Cài đặt độ khuếch đại:

    – Bộ ổn định micro: từ 0 đến 50 dB với bước tăng 10 dB.

    – Bộ khuếch đại loa: –20 dB đến +10 dB với bước tăng 10 dB.

    – Mức đầu ra hiện tại: 0 dB và +20 dB

  • Bộ lọc:

    – Bộ khuếch đại micro: 1 Hz hoặc 20 Hz

    – Bộ khuếch đại loa: Kết nối DC hoặc AC (10 Hz)

  • Chỉ báo trạng thái và quá tải toàn diện

  • Có thể lắp đặt vào giá đỡ 19 inch.

Kiểm soát đo lường với 12AU

Trong một hệ thống đo lường phức tạp, việc tránh nhiễu do hệ thống tạo ra thường rất khó khăn. Hơn nữa, việc thiết lập chính xác tất cả các thông số của chuỗi đo lường liên quan đến độ nhạy, độ khuếch đại, lọc và xử lý quá tải cũng có thể rất tốn thời gian.

Với 12AU, bạn có thể điều khiển bộ khuếch đại loa và bộ lọc nhiễu micro cùng lúc.

Thiết bị 12AU được điều khiển từ xa thông qua giao diện USB và chương trình điều khiển dành cho Windows. Bạn có thể vận hành 12AU bằng giao diện người dùng đồ họa hoặc bằng cách nhập lệnh. Nhiều thiết bị 12AU có thể được điều khiển từ cùng một máy tính.

Những tính năng này làm cho 12AU trở nên lý tưởng cho việc kiểm tra dây chuyền sản xuất tự động.

Thông số kỹ thuật

Tất cả các đầu ra, ngoại trừ đầu ra khuếch đại loa, đều có bộ lọc thông thấp cố định 100 kHz (3 dB) để giảm thiểu nhu cầu lọc chống răng cưa trong thiết bị phân tích tiếp theo. Không có sự lệch pha giữa đầu vào và đầu ra micro do micro phân cực trước hoặc phân cực ngoài. Thiết bị được thiết kế không có rơle.

Bảo hành

Tất cả các sản phẩm GRAS đều được làm từ vật liệu chất lượng cao, đảm bảo độ ổn định và độ bền lâu dài. Sản phẩm 12AU được bảo hành 2 năm. Chế độ bảo hành không bao gồm các sản phẩm bị hư hỏng do sử dụng bất cẩn.

Dịch vụ và sửa chữa

Tất cả các sửa chữa đều được thực hiện tại Trung tâm Hỗ trợ Quốc tế GRAS đặt tại Đan Mạch. Trung tâm Hỗ trợ của chúng tôi được trang bị các thiết bị kiểm tra hiện đại nhất và đội ngũ kỹ sư tận tâm, tay nghề cao. Theo yêu cầu, chúng tôi sẽ lập dự toán chi phí dựa trên các hạng mục sửa chữa cố định. Nếu sản phẩm còn trong thời gian bảo hành được gửi đến để bảo dưỡng, sản phẩm sẽ được sửa chữa miễn phí, trừ trường hợp hư hỏng là do sử dụng bất cẩn hoặc vi phạm các điều khoản bảo hành khác.

Thông số kỹ thuật

Dải tần số (±3 dB) Hz 1 đến 100.000
Kênh đầu ra – 1
Trở kháng đầu ra Ω 100
Kết nối trực tiếp đầu vào với đầu ra – Không
Nhiễu nội tại, LIN (20 Hz đến 20 kHz), đầu vào nối đất µVrms < 1,5 (≥ 20 dB Gain)
Nhiễu nội tại, LIN với micro giả (20 Hz đến 20 kHz) µVrms < 5
Cài đặt độ khuếch đại, bước 10 dB dB 0 đến +50
Lỗi tăng dB < 0,2
Bộ lọc thông cao – Butterworth 3 cực, -1 dB tại 20 Hz
Chế độ tuyến tính – Có
Kiểu – Nguồn dòng không đổi (CCP) và nguồn truyền thống (LEMO)
Kênh đầu vào CCP – 1
Kênh đầu vào nguồn truyền thống – 1
Nguồn cấp cho tiền khuếch đại V ±15
Nguồn cấp cho tiền khuếch đại CCP tại +28 V mA 4
Điện áp phân cực V 0 / 200
Chỉ báo quá tải – Có
Có thể điều khiển bằng PC – Có
Đầu nối đầu ra màn hình – BNC
Giám sát trở kháng đầu ra Ω 100
Tùy chọn bộ lọc bên ngoài – Không
Trở kháng đầu vào bộ khuếch đại công suất Ω 10.000
Đầu nối đầu ra bộ khuếch đại công suất – LEMO 2 chân
Đầu nối giám sát dòng đầu ra bộ khuếch đại công suất – BNC
Hệ số dòng đầu ra bộ khuếch đại công suất A/V 1,4
Cài đặt độ khuếch đại bộ khuếch đại công suất, bước 10 dB dB -20 đến +10
Dải tần số bộ khuếch đại công suất Hz DC đến 30.000
Đáp ứng pha bộ khuếch đại công suất (±1°) Hz DC đến 20.000
Điện áp đầu ra bộ khuếch đại công suất Vp ±13,5
Phát hiện quá tải bộ khuếch đại công suất – Có
Nguồn điện ngoài (±10%) VAC 110 đến 240
Chỉ báo pin yếu – Không
Cầu chì mA 500
Phạm vi nhiệt độ hoạt động °C / °F -10 đến +50 / 14 đến 122
Cân nặng g/oz 2500 / 88,18

GRAS Sound & Vibration có quyền thay đổi thông số kỹ thuật và phụ kiện mà không cần báo trước.

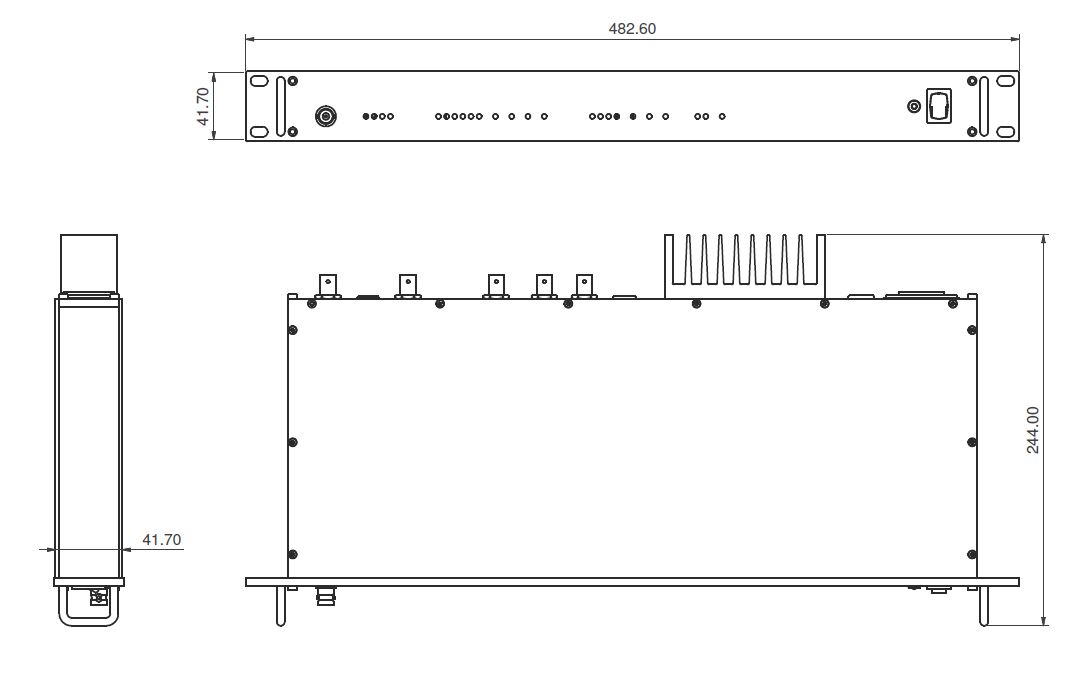

Kích thước

Tất cả kích thước tính bằng mm.
