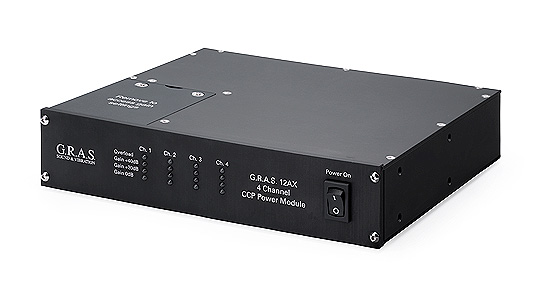

Mô-đun nguồn CCP 4 kênh GRAS 12AX với chức năng tăng âm.

Bộ nguồn GRAS 12AX CCP (Nguồn điện dòng không đổi) là bộ nguồn 4 kênh độ nhiễu thấp dành cho các bộ micro CCP.

Công nghệ

Giới thiệu

GRAS 12AX là một mô-đun nguồn dòng điện không đổi dùng để cấp nguồn cho 4 bộ tiền khuếch đại/micro CCP.

Sản phẩm được tối ưu hóa để tích hợp vào môi trường sản xuất. Vỏ bọc bằng nhôm anod hóa chắc chắn và cung cấp khả năng bảo vệ tốt chống lại bụi bẩn và hơi ẩm.

Ngoại trừ công tắc nguồn, thiết bị không có bất kỳ nút điều khiển bên ngoài nào khác. Nhờ vậy, việc thay đổi cài đặt độ khuếch đại ngoài ý muốn được tránh khỏi.

Thiết kế

Vì 12AX là thiết bị 4 kênh, nên nó có 8 đầu nối BNC, 4 đầu nối dành cho đầu vào từ micro và 4 đầu nối dành cho đầu ra đến bộ phân tích. Tất cả các đầu nối đều được gắn trên bảng điều khiển phía sau.

Nó cung cấp dòng điện không đổi 5 mA ở mức điện áp tuân thủ +28 VDC.

Mức tăng âm có thể được điều chỉnh riêng cho từng kênh bằng các cầu nối. Có thể tiếp cận các cầu nối này bằng cách tháo nắp ở mặt trên. Mức tăng âm có thể được đặt ở 0, 20 hoặc 40 dB. Mức tăng âm đã chọn được hiển thị bằng đèn LED màu xanh lá cây trên bảng điều khiển phía trước.

Thiết bị này có chức năng phát hiện lỗi ở đầu vào và phát hiện quá tải ở đầu ra. Chức năng phát hiện lỗi ở đầu vào cảnh báo về lỗi DC, thường là ngắn mạch hoặc đứt kết nối. Chức năng phát hiện quá tải được áp dụng ở đầu ra. Nếu tín hiệu vượt quá 22 VAC p-p , chức năng phát hiện quá tải sẽ cảnh báo. Lỗi DC và quá tải được hiển thị bằng đèn LED màu đỏ trên bảng điều khiển phía trước, mỗi kênh một đèn.

Nó có độ nhiễu nền thấp và dải tần rộng: Ở mức khuếch đại 0 dB, độ nhiễu là 1,5 µV và dải tần từ 1 đến 300 kHz (+1/-3 dB).

Nó có thể xử lý các loại cáp dài mà không làm suy giảm đáng kể hiệu suất tần số.

Thiết bị hoạt động với điện áp từ 9 - 18 VDC từ bộ chuyển đổi điện áp lưới được kèm theo.

Bảo hành

Tất cả các sản phẩm GRAS đều được làm từ vật liệu chất lượng cao, đảm bảo độ ổn định và độ bền lâu dài. Sản phẩm 12AX được bảo hành 2 năm. Chế độ bảo hành không bao gồm các sản phẩm bị hư hỏng do sử dụng bất cẩn.

Dịch vụ và sửa chữa

Tất cả các sửa chữa đều được thực hiện tại Trung tâm Hỗ trợ Quốc tế GRAS đặt tại Đan Mạch. Trung tâm Hỗ trợ của chúng tôi được trang bị các thiết bị kiểm tra hiện đại nhất và đội ngũ kỹ sư tận tâm, tay nghề cao. Theo yêu cầu, chúng tôi sẽ lập dự toán chi phí dựa trên các hạng mục sửa chữa cố định. Nếu sản phẩm còn trong thời gian bảo hành được gửi đến để bảo dưỡng, sản phẩm sẽ được sửa chữa miễn phí, trừ trường hợp hư hỏng là do sử dụng bất cẩn hoặc vi phạm các điều khoản bảo hành khác.

Thông số kỹ thuật

Đáp tuyến tần số (+1, -3 dB) @ Độ lợi = 0 dB	Hz	1 đến 300.000
Đáp tuyến tần số (+1, -3 dB) @ Độ khuếch đại = 20 dB	Hz	1 đến 200.000
Đáp tuyến tần số (+1, -3 dB) @ Độ khuếch đại = 40 dB	Hz	1 đến 70.000
Kênh đầu ra		4
Trở kháng đầu ra	Ω	75
Kết nối trực tiếp đầu vào với đầu ra		Không
Nhiễu nội tại (20 Hz đến 20 kHz) @ Độ khuếch đại = 0 dB	µVrms	1,5
Nhiễu nền (20 Hz đến 20 kHz) @ Độ khuếch đại = 20 dB	µVrms	15
Nhiễu nền (20 Hz đến 20 kHz) @ Độ khuếch đại = 40 dB	µVrms	150
Cài đặt độ khuếch đại	dB	0, 20 và 40
Lỗi tăng	dB	±0,15
Chế độ tuyến tính		Đúng
Kiểu		Công suất dòng điện không đổi (CCP)
Kênh đầu vào, CCP		4
Nguồn cấp cho mạch tiền khuếch đại CCP ở +28 V	mA	5
Chỉ báo quá tải		Đúng
Có thể điều khiển bằng PC		Không
Tùy chọn bộ lọc bên ngoài		Không
Phát hiện quá tải bộ khuếch đại công suất		Không
Nguồn điện bên ngoài	Vdc	9 đến 18
Chỉ báo pin yếu		Không
Phạm vi nhiệt độ hoạt động	°C / °F	-10 đến +50 / 14 đến 122
Cân nặng	g / oz	1.100 / 38,8
