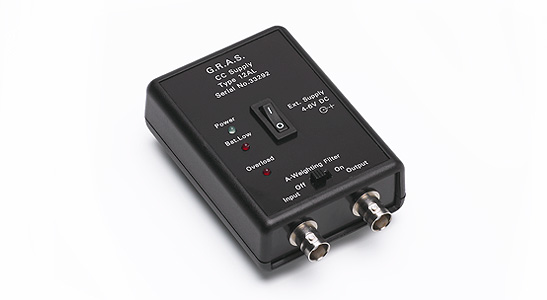

Mô-đun nguồn CCP 1 kênh GRAS 12AL với bộ lọc trọng số A

Bộ nguồn GRAS 12AL CCP (Nguồn điện dòng không đổi) là bộ nguồn một kênh có độ nhiễu thấp dành cho các bộ chuyển đổi và tiền khuếch đại CCP.

Công nghệ

Ứng dụng và cách sử dụng điển hình

Nguồn cấp điện cho bộ chuyển đổi và tiền khuếch đại CCP
Các phép đo đa năng
Đo lường chính xác
Đo lường băng thông rộng
Mạng lưới trọng số A có thể chuyển đổi
Độ ồn thấp
Hoạt động bằng pin

Thiết kế

Bộ nguồn 12AL sẽ cung cấp cho bộ chuyển đổi dòng điện không đổi là 4 mA. Nó có dải tần hoạt động rộng, từ khoảng 1 Hz (tùy thuộc vào trở kháng tải) đến hơn 200 kHz. Nó cũng có bộ lọc trọng số A có thể bật hoặc tắt.

Đèn 12AL có thể được cấp nguồn bằng hai pin kiềm AA bên trong hoặc nguồn điện 3–6 VDC bên ngoài. Cả pin AA và bộ nguồn 6 VDC AB0005 đều được bao gồm trong hộp.

Đèn LED được sử dụng để hiển thị tình trạng pin; màu xanh lá cây báo hiệu nguồn điện tốt và màu đỏ báo hiệu pin yếu. Một đèn LED màu đỏ khác được sử dụng để báo hiệu đứt cáp, ngắn mạch và quá tải.

Mạch 12AL có độ khuếch đại bằng 0 vì tín hiệu đầu ra từ bộ chuyển đổi được nối trực tiếp qua tụ điện 22 μF đến đầu nối đầu ra. Độ khuếch đại bằng 0 cũng được duy trì ở tần số 1 kHz khi mạch trọng số A được kích hoạt.

Kích thước và trọng lượng của 12AL khiến nó trở thành một bộ nguồn nhỏ gọn và tiện dụng cho các đầu dò CCP cả trong phòng thí nghiệm và ngoài thực địa.

Bảo hành

Tất cả các sản phẩm GRAS đều được làm từ vật liệu chất lượng cao, đảm bảo độ bền và tuổi thọ lâu dài. Sản phẩm 12AL được bảo hành 2 năm. Chế độ bảo hành không bao gồm các sản phẩm bị hư hỏng do sử dụng bất cẩn.

Dịch vụ và sửa chữa

Tất cả các sửa chữa đều được thực hiện tại Trung tâm Hỗ trợ Quốc tế GRAS đặt tại Đan Mạch. Trung tâm Hỗ trợ của chúng tôi được trang bị các thiết bị kiểm tra hiện đại nhất và đội ngũ kỹ sư tận tâm, tay nghề cao. Theo yêu cầu, chúng tôi sẽ lập dự toán chi phí dựa trên các hạng mục sửa chữa cố định. Nếu sản phẩm còn trong thời gian bảo hành được gửi đến để bảo dưỡng, sản phẩm sẽ được sửa chữa miễn phí, trừ trường hợp hư hỏng là do sử dụng bất cẩn hoặc vi phạm các điều khoản bảo hành khác.

Thông số kỹ thuật

Đáp tuyến tần số (±3,0 dB) với tải 10 kΩ	Hz	0,7 đến 200.000
Đáp tuyến tần số (±3,0 dB) với tải 100 kΩ	Hz	0,07 đến 200.000
Kênh đầu ra	–	1
Trở kháng đầu ra, có trọng số A	Ω	100 nối tiếp với tụ 22 µF
Trở kháng đầu ra, không có trọng số A	Ω	Nguồn nối tiếp với tụ 22 µF
Kết nối trực tiếp đầu vào với đầu ra	–	Không
Tiếng ồn nội tại, bộ lọc A bật, với micro giả (20 Hz–20 kHz)	µVrms	15
Tiếng ồn nội tại, bộ lọc A tắt, với micro giả (20 Hz–20 kHz)	µVrms	4
Bộ lọc trọng số A theo tiêu chuẩn	–	IEC 61651 Loại 0
Chế độ tuyến tính	–	Có
Kiểu	–	Nguồn dòng không đổi (CCP)
Kênh đầu vào CCP	–	1
Kênh đầu vào nguồn truyền thống	–	1
Nguồn cấp cho tiền khuếch đại CCP tại +28 V	mA	4
Chỉ báo quá tải	–	Có
Có thể điều khiển bằng PC	–	Không
Tùy chọn bộ lọc bên ngoài	–	Không
Phát hiện quá tải bộ khuếch đại công suất	–	Không
Nguồn điện (pin)	–	2 × LR6 (AA)
Nguồn điện ngoài	Vdc	3 đến 6
Mức tiêu thụ điện năng	mA	50 đến 120
Thời lượng pin	giờ	24
Chỉ báo pin yếu	–	Có
Phạm vi nhiệt độ hoạt động	°C / °F	-10 đến +50 / 14 đến 122
Cân nặng	g/oz	110,00 / 3,88
Cân nặng (bao gồm pin)	g/oz	160 / 5,6
