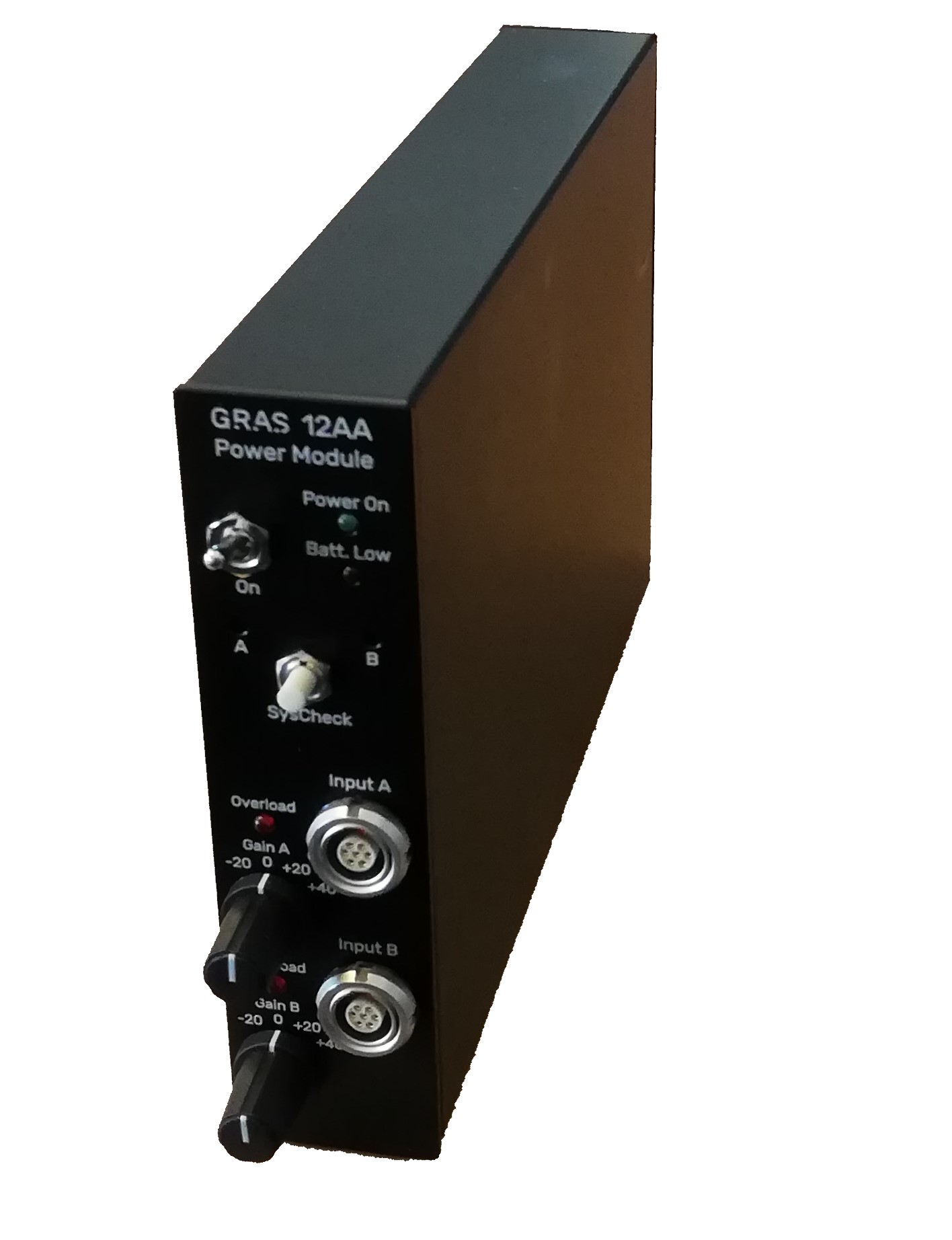

Mô-đun nguồn 2 kênh GRAS 12AA với bộ khuếch đại và bộ lọc

  •  Mã sản phẩm: GRAS 12AA
     Danh mục: GRAS Sound & Vibration
  •  Lượt xem: 6
     Tình trạng: Còn hàng

  • Kết nối: Truyền thống 200 V
    Kênh: 2

  • Giá bán: Liên hệ
  • 0903368648
    +84903368648
Thông tin sản phẩm

Mô-đun nguồn GRAS 12AA là bộ nguồn hai kênh dành cho tiền khuếch đại được sử dụng với micro tụ điện. Nó được sử dụng rộng rãi trong các phép đo âm thanh cũng như đo cường độ; cả trong phòng thí nghiệm và ngoài hiện trường.

Công nghệ

Ứng dụng và cách sử dụng điển hình

  • Đo lường âm học tòa nhà

  • Đo lường truyền âm

  • Đo cường độ âm thanh

Thiết kế

Nó có các thiết lập xử lý tín hiệu sau:

  • Phản hồi tuyến tính

  • Trọng số A

  • Lọc thông cao

Phương án nào được chọn sẽ được áp dụng cho cả hai kênh.

GRAS 12AA có thể được cấp nguồn bằng pin tiêu chuẩn bên trong hoặc nguồn DC bên ngoài (12 V-18 V), ví dụ như bộ chuyển đổi nguồn điện lưới/đường dây. Nó được chế tạo trong một vỏ nhôm anod hóa chắc chắn. Điện áp phân cực cho micro được gắn vào tiền khuếch đại có thể được đặt thành 0 V cho micro phân cực sẵn hoặc 200 V cho micro phân cực ngoài. Điện áp cấp cho tiền khuếch đại có thể được đặt thành 120 V để có dải động tối đa hoặc 28 V để tiêu thụ điện năng tối thiểu. GRAS 12AA sẽ hoạt động liên tục đến 10 giờ với pin kiềm tiêu chuẩn mới. Đồng hồ đo pin hiển thị tình trạng của pin.

Các đầu vào là hai ổ cắm LEMO 7 chân (A và B) ở mặt trước, được đấu dây cho các bộ tiền khuếch đại micro GRAS, ví dụ như 26AB, 26AC, 26AJ và 26AK, nhưng cũng tương thích với các loại bộ tiền khuếch đại micro tương tự khác hiện có trên thị trường.

Các đầu ra là hai đầu nối BNC tiêu chuẩn (A và B) ở bảng điều khiển phía sau. Cả hai kênh đều có đèn báo quá tải. Độ khuếch đại ở mỗi kênh có thể được thiết lập riêng lẻ từ –20 dB đến +40 dB với bước tăng 20 dB.

Bộ lọc trọng số A tiêu chuẩn trong mỗi kênh tuân thủ Tiêu chuẩn IEC 60651: Máy đo mức âm thanh Loại 0. Bộ lọc thông cao trong mỗi kênh là bộ lọc Butterworth 3 cực với độ suy giảm -1 dB ở tần số 20 Hz. Các bộ lọc này dùng để giảm các tín hiệu tần số thấp không mong muốn, ví dụ như tiếng ồn do gió gây ra trên micro.

Đối với các phép đo cường độ, vốn yêu cầu sự khớp pha cực kỳ tốt, tín hiệu tiền khuếch đại có thể được kết nối trực tiếp với đầu ra của 12AA bằng cách chọn đầu ra trực tiếp. Điều này giúp cho đầu ra của mỗi tiền khuếch đại có thể được sử dụng mà không cần bất kỳ khâu xử lý tín hiệu nào.

Vỏ của mô-đun nguồn 12AA có kích thước bằng 1/12 giá đỡ tiêu chuẩn 19 inch; có thể lắp đặt tối đa 12 mô-đun nguồn này vào giá đỡ tiêu chuẩn 19 inch bằng hệ thống giá đỡ AK0040.

Bảo hành

Tất cả các sản phẩm GRAS đều được làm từ vật liệu chất lượng cao, đảm bảo độ ổn định và độ bền lâu dài. Sản phẩm 12AA được bảo hành 2 năm. Chế độ bảo hành không bao gồm các sản phẩm bị hư hỏng do sử dụng bất cẩn.

Dịch vụ và sửa chữa

Tất cả các sửa chữa đều được thực hiện tại Trung tâm Hỗ trợ Quốc tế GRAS đặt tại Đan Mạch. Trung tâm Hỗ trợ của chúng tôi được trang bị các thiết bị kiểm tra hiện đại nhất và đội ngũ kỹ sư tận tâm, tay nghề cao. Theo yêu cầu, chúng tôi sẽ lập dự toán chi phí dựa trên các hạng mục sửa chữa cố định. Nếu sản phẩm còn trong thời gian bảo hành được gửi đến để bảo dưỡng, sản phẩm sẽ được sửa chữa miễn phí, trừ trường hợp hư hỏng là do sử dụng bất cẩn hoặc vi phạm các điều khoản bảo hành khác.



Thông số kỹ thuật

Dải tần số (±1 dB) Hz 3,5 đến 200.000
Dải tần số (±3 dB) Hz 2 đến 250.000
Số kênh đầu ra   2
Trở kháng đầu ra Ω 30
Kết nối trực tiếp đầu vào với đầu ra   Đúng
Nhiễu nội tại, LIN (20 Hz đến 20 kHz), đầu vào nối đất µVrms <1,6
Nhiễu nội tại, trọng số A (20 Hz đến 20 kHz), đầu vào nối đất µVrms <1
Nhiễu nội tại, trọng số A với bộ tiền khuếch đại giả (20 Hz đến 20 kHz) µVrms <3,2
Nhiễu nội tại, LIN với micro giả (20 Hz đến 20 kHz) µVrms <5,7
Cài đặt độ khuếch đại, bước 20 dB dB -20 đến +40
Lỗi tăng dB <0,2
Bộ lọc trọng số A theo   IEC 60651 Loại 0
Bộ lọc thông cao   Bộ lọc Butterworth 3 cực, -1 dB tại 20 Hz
Chế độ tuyến tính   Đúng
Mức SysCheck @ 1 kHz Vrms 1
Kiểu   Nguồn điện truyền thống (LEMO)
Kênh đầu vào, nguồn điện truyền thống   2
Phân tách kênh (20 Hz đến 20 kHz) dB >65
Nguồn cấp cho bộ tiền khuếch đại V 28 / 120
Điện áp phân cực V 0 / 200
Chỉ báo quá tải   Đúng
Có thể điều khiển bằng PC   Không
Tùy chọn bộ lọc bên ngoài   Không
Phát hiện quá tải bộ khuếch đại công suất   Không
Nguồn điện pin   10 × LR6 (AA)
Nguồn điện ngoài Vdc 12 đến 18
Mức tiêu thụ điện năng mA 160 đến 190
Tuổi thọ pin (nguồn tiền khuếch đại 28 V) h 10
Tuổi thọ pin (nguồn tiền khuếch đại 120 V) h 8
Chỉ báo pin yếu   Đúng
Cầu chì mA 315
Phạm vi nhiệt độ hoạt động °C / °F -10 đến +50 / 14 đến 122
Cân nặng g / oz 810 / 28,572

GRAS Sound & Vibration có quyền thay đổi thông số kỹ thuật và phụ kiện mà không cần báo trước.
