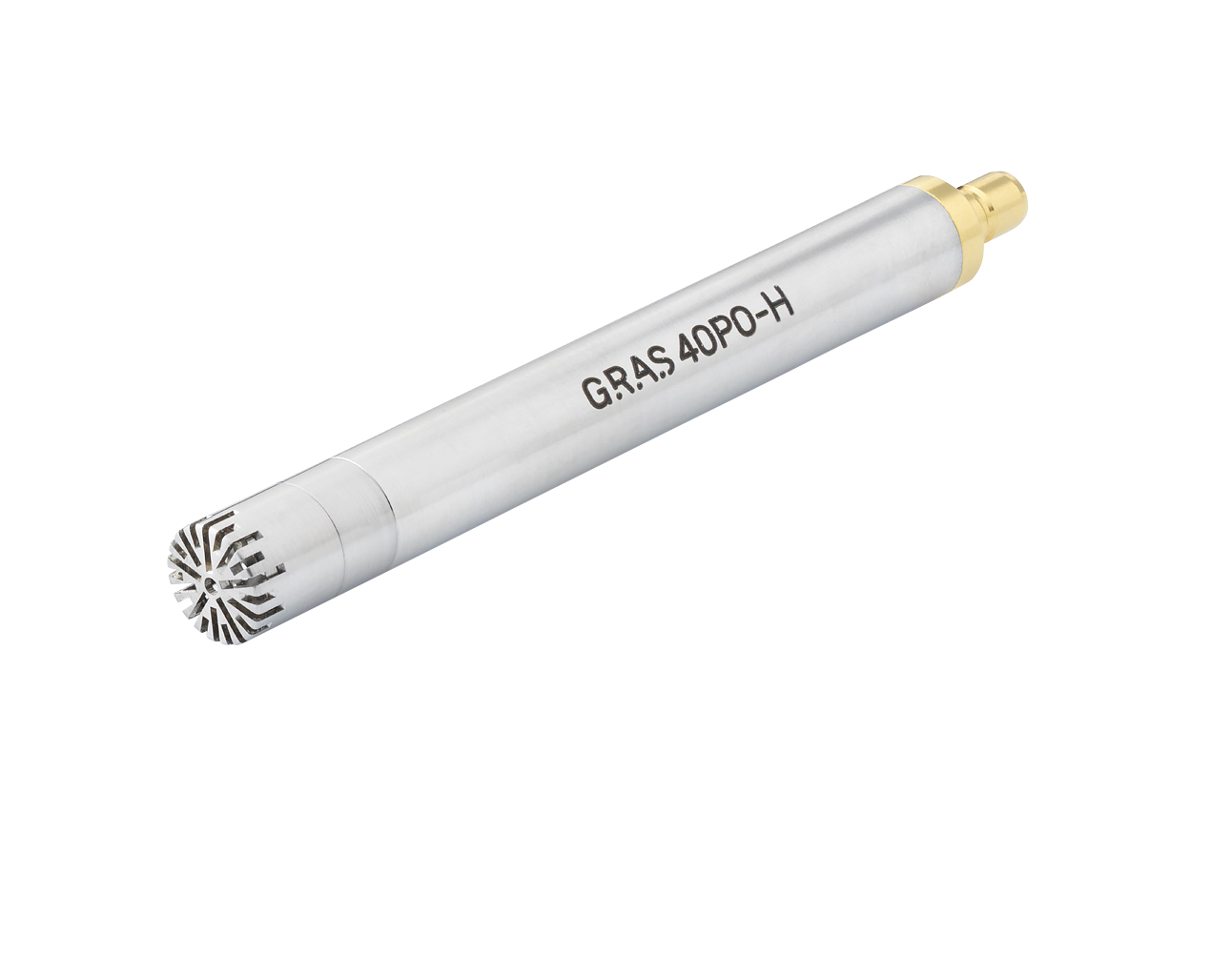

Microphone tần số cao GRAS 40PO-H EQset™ dành cho dây chuyền sản xuất, SPL cao.

Microphone áp suất dây chuyền sản xuất tần số cao GRAS 40PO-H với công nghệ EQset™ là loại microphone 1/4" có khả năng thực hiện các phép đo chính xác lên đến 40 kHz. Được thiết kế để dễ sử dụng và ổn định trong môi trường, nó tích hợp công nghệ EQset, sử dụng xử lý tín hiệu số để duy trì độ nhạy nhất quán và đáp tuyến tần số phẳng trên tất cả các tần số trong phạm vi dung sai nghiêm ngặt. Không giống như các microphone sản xuất khác, 40PO-H sử dụng màng thu âm tụ điện chất lượng cao, đảm bảo độ chính xác cao và thử nghiệm đáng tin cậy lên đến 40 kHz. Thiết kế cải tiến này mang lại độ ổn định môi trường vượt trội, tạo nên sự khác biệt của 40PO-H. Nó lý tưởng để đo mức áp suất âm thanh cao, trong khi GRAS 40PO-L, với độ nhạy cao hơn, phù hợp hơn cho việc đo mức áp suất âm thanh thấp hơn.

Công nghệ

GRAS 40PO-H với công nghệ EQset™

GRAS 40PO-H với công nghệ EQset™ được thiết kế đặc biệt cho môi trường dây chuyền sản xuất, nơi cần đo cả tần số âm thanh và tần số siêu âm lên đến 40 kHz. Mặc dù tích hợp màng loa micro tụ điện chất lượng cao, thiết bị này được thiết kế để tiết kiệm chi phí trong khi vẫn mang lại những ưu điểm vượt trội so với các micro dây chuyền sản xuất truyền thống. 40PO-H khắc phục những thách thức thường gặp như độ ổn định lâu dài, độ bền và dải tần số hạn chế, mang đến giải pháp thân thiện với người dùng và chống lỗi, trở thành sản phẩm tốt nhất trong phân khúc của nó.

Mỗi micro GRAS 40PO-H đều có đường cong đáp tuyến tần số phẳng và độ nhạy cố định. Nhờ công nghệ EQset™, mỗi micro duy trì cùng độ nhạy cố định trong phạm vi dung sai ±0,2 dB ở tần số 250 Hz, cùng với đáp tuyến tần số phẳng trong phạm vi ±0,5 dB từ 10 Hz đến 25 kHz và ±1 dB từ 10 Hz đến 40 kHz. Những khả năng tiên tiến này được gói gọn trong một thiết kế nhỏ gọn.

Được tối ưu hóa cho việc đo mức áp suất âm thanh cao nhờ độ nhạy thấp, 40PO-H hoạt động xuất sắc trong môi trường khắc nghiệt. Đối với các ứng dụng yêu cầu đo mức áp suất âm thanh thấp hơn, có sẵn GRAS 40PO-L, cung cấp độ nhạy cao hơn và độ nhiễu nền thấp.

Công nghệ EQset

EQset là một công nghệ đột phá được phát triển bởi GRAS, tích hợp mô-đun xử lý tín hiệu số (DSP) trực tiếp vào micro. Mô-đun DSP này cân bằng đáp tuyến tần số của micro và thiết lập độ nhạy của nó, đảm bảo rằng tất cả các micro cùng loại đều có độ nhạy cố định đồng nhất và đáp tuyến tần số phẳng với dung sai chặt chẽ. Kết quả là, các micro này giống hệt nhau về mặt kỹ thuật, giảm thiểu sự không chắc chắn trong phép đo và đơn giản hóa đáng kể việc thiết lập đường dẫn tín hiệu.

Với EQset, mọi thứ đều được đơn giản hóa—không cần điều chỉnh hay hiệu chỉnh riêng lẻ từng micro. Điều này không chỉ giúp tăng tốc quá trình thiết lập mà còn giảm thời gian đào tạo người vận hành. Tuy nhiên, lợi thế quan trọng nhất của EQset không chỉ nằm ở việc tiết kiệm thời gian: nó hầu như loại bỏ nguy cơ sai sót hoặc không đạt yêu cầu trên dây chuyền sản xuất, một vấn đề thường gặp với các micro sản xuất khác.

Để tìm hiểu thêm về công nghệ EQset, hãy quét mã QR hoặc truy cập grasacoustics.com/EQset.

Sự ổn định môi trường

Thiết kế và tính năng độc đáo của GRAS 40PO-H mang lại độ ổn định môi trường vượt trội: Độ lệch độ nhạy trên dây chuyền sản xuất điển hình* nhỏ hơn ±0,1 dB bất chấp sự thay đổi về nhiệt độ, áp suất tĩnh và độ ẩm tương đối. Điều này có nghĩa là không cần hiệu chỉnh do những thay đổi môi trường trong suốt một ngày làm việc bình thường trên dây chuyền sản xuất điển hình – điều này một lần nữa làm cho 40PO-H trở nên lý tưởng để tích hợp vào hệ thống dây chuyền sản xuất.

*Điều kiện môi trường điển hình trên dây chuyền sản xuất được xác định bởi nhiệt độ dao động từ 13 đến 35°C (55 đến 95°F), áp suất tĩnh dao động từ 983 đến 1043 hPa và độ ẩm không ngưng tụ.

Ứng dụng và cách sử dụng điển hình

Kiểm tra dây chuyền sản xuất các thiết bị âm thanh như loa, củ loa, loa siêu nhỏ, loa MEMS, loa ngoài và micro.
Kiểm tra dây chuyền sản xuất các thiết bị âm thanh có đầu ra siêu âm cho các thử nghiệm lên đến 40 kHz.
Đo đạc trong không gian hạn hẹp.

Thiết kế

GRAS 40PO-H là một micro áp suất 1/4" mạnh mẽ, tiết kiệm chi phí, được thiết kế để sử dụng trong việc kiểm tra dây chuyền sản xuất các thiết bị âm thanh. Nhờ vào màng loa tụ điện chất lượng cao, 40PO-H đặc biệt hữu ích trong các trường hợp cần kiểm tra ở tần số gần và trên 20 kHz, vì micro này có dải tần từ 10 Hz đến 40 kHz. Nó có dải động từ 36 dBA đến 138 dBpk.

Hiệu quả về chi phí của GRAS 40PO-H là một yếu tố quan trọng cần xem xét khi thiết lập nhiều dây chuyền sản xuất. Nhờ công nghệ EQset™, mỗi GRAS 40PO-H có thể thay thế cho bất kỳ 40PO-H nào khác mà không cần hiệu chuẩn lại hoặc hiệu chỉnh bổ sung.

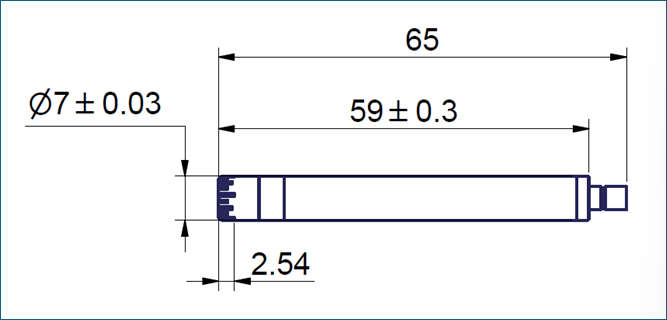

GRAS 40PO-H tích hợp tất cả các tính năng đột phá của mình trong một vỏ bọc 65 mm chứa đầu micro và mạch tiền khuếch đại với EQset™ và TEDS, đồng thời vẫn giữ đường kính vỏ 7 mm xuyên suốt. Micro có đầu nối SMB, cho phép kết nối và ngắt kết nối micro khỏi thiết lập thử nghiệm một cách dễ dàng, chắc chắn và đáng tin cậy. Kích thước nhỏ gọn của 40PO-H cho phép lắp đặt nó trong các thiết lập thử nghiệm ở những không gian chật hẹp như hộp thử nghiệm âm thanh, hoặc gắn nó gần các nguồn âm thanh như loa nhỏ.

Khả năng tương thích

Microphone 40PO-H yêu cầu nguồn điện ổn định (CCP) để hoạt động. Hầu hết các hệ thống thu thập dữ liệu và máy phân tích hiện đại được sử dụng để đo âm thanh và độ rung đều có loại nguồn điện cảm biến này được tích hợp sẵn trong các đầu vào tương tự. Đối với các thiết bị không có loại nguồn điện này, GRAS cung cấp một loạt các mô-đun nguồn với nguồn CCP có thể được kết nối giữa bộ microphone và hệ thống thu thập dữ liệu.

Micro 40PO-H cũng có thể được cấp nguồn bằng nguồn Phantom Power +48V thông qua bộ chuyển đổi như GRAS AG0003 XLR-BNC. Điều này mở ra khả năng sử dụng 40PO-H với nhiều thiết bị âm thanh chuyên nghiệp sử dụng loại nguồn cấp điện micro này.

40PO-H cũng tương thích với TEDS (Transducer Electronic Data Sheet) IEEE 1451.4 v1.0. TEDS là một bộ nhớ nhỏ bên trong cảm biến được sử dụng để lưu trữ các dữ liệu cần thiết của cảm biến như loại cảm biến, số sê-ri, độ nhạy, ngày hiệu chuẩn, v.v. Bất kỳ hệ thống thu thập dữ liệu nào tương thích với TEDS đều có thể đọc dữ liệu TEDS bên trong 40PO-H và sử dụng nó để thiết lập kênh đo.

TEDS cũng có thể được sử dụng để nhận dạng cảm biến hoặc lưu trữ các dữ liệu khác có liên quan đến người dùng. Micrô 40PO-H có mã vạch được khắc trên vỏ micrô, mã vạch này cũng có thể được sử dụng để nhận dạng cảm biến.

Hiệu chuẩn – Chuỗi đo lường

Microphone GRAS 4OPO-H có thể được hiệu chuẩn cả về độ nhạy và đáp ứng tần số. Để hiệu chuẩn độ nhạy, có thể sử dụng bộ hiệu chuẩn âm thanh như GRAS 42AG, hoặc các loại pistonphone như GRAS 42AA hoặc 42AP. Vì 40PO-H sử dụng màng loa microphone đo lường tụ điện chất lượng cao, nên có khả năng đo đáp ứng tần số của nó theo cùng một cách như bất kỳ microphone đo lường nào khác. Ví dụ, có thể tháo lưới bảo vệ microphone và tiếp cận màng loa để đo đáp ứng áp suất bằng phương pháp bộ truyền động tĩnh điện. Bộ chuyển đổi bộ truyền động RA0571 cho microphone 40PO(-X) có sẵn cho mục đích này và nên được sử dụng với bộ truyền động tĩnh điện GRAS RA0014 1/2".

Do micro 40PO-H sử dụng công nghệ EQset, độ nhạy sẽ luôn nằm trong phạm vi dung sai ±0,2 dB. Nếu các thành phần còn lại của chuỗi tín hiệu như dây cáp, bộ lọc tín hiệu và bộ thu/phân tích dữ liệu không gây ra bất kỳ sự tăng hoặc giảm tín hiệu nào, thì có thể sử dụng giá trị độ nhạy danh nghĩa của micro như đã được chỉ định mà không cần hiệu chuẩn âm học. Tuy nhiên, nếu điều đó không chắc chắn hoặc cần kiểm tra, có thể sử dụng bộ hiệu chuẩn âm thanh hoặc thiết bị kiểm tra độ nhạy bằng piston. Việc hiệu chuẩn âm học sau đó sẽ đóng vai trò là công cụ để điều chỉnh các thay đổi về độ nhạy do các yếu tố khác trong chuỗi tín hiệu gây ra hoặc kiểm tra xem micro có hoạt động theo đúng thông số kỹ thuật hay không. Khi chuỗi tín hiệu vẫn ổn định và không thay đổi, việc thay thế một micro 40PO-H này bằng một micro 40PO-H khác sẽ không cần hiệu chuẩn âm học, vì về cơ bản hai thiết bị này giống hệt nhau.

Chất lượng và Bảo hành

Bộ micro GRAS được cấu tạo từ các linh kiện thuộc danh mục sản phẩm tiêu chuẩn đã được kiểm chứng của chúng tôi, tất cả đều được sản xuất từ vật liệu chất lượng cao và các linh kiện có thương hiệu, được lựa chọn và gia công để đảm bảo độ ổn định và độ bền lâu dài.

Tất cả các bộ phận đều được sản xuất và lắp ráp tại nhà máy ở Đan Mạch bởi các kỹ thuật viên lành nghề và tận tâm.

Nhờ sử dụng vật liệu chất lượng cao và quy trình lắp ráp tỉ mỉ, chúng tôi bảo hành 2 năm đối với các lỗi về vật liệu và tay nghề.

Thông số kỹ thuật

Thông số	Đơn vị	Giá trị
Loại trường âm thanh		Trường áp suất
Phân cực âm thanh		Tiêu cực
Nguồn điện	mA	4 – 10
Dải tần số (±0,5 dB)	Hz	10 – 25 kHz
Dải tần số (±1 dB)	Hz	10 – 40 kHz
Cắt tần số thấp (-3 dB)	Hz	4 – 6
Giới hạn dưới của dải động	dB(A)	36
Giới hạn trên của dải động (đỉnh)	dB	138
Độ nhạy @ 250 Hz (±0,2 dB)	mV/Pa	8
Độ nhạy @ 250 Hz (±0,2 dB)	dB re 1 V/Pa	-42
Trở kháng đầu ra	Ω	50
Tính ổn định môi trường*	dB	±0,1
Điện áp phân cực DC, điển hình	V	13,7
Lỗ thông hơi micro		Đằng trước
Phạm vi nhiệt độ, hoạt động	°C / °F	10 – 45 / 50 – 113
Phạm vi nhiệt độ, lưu trữ	°C / °F	-10 – 70 / 14 – 158
Phạm vi độ ẩm không ngưng tụ	% RH	0 – 90
TEDS (IEEE 1451.4)		UDID I27-0-0-0U
Loại đầu nối		Doanh nghiệp vừa và nhỏ
Tiêu chuẩn CE/RoHS/WEEE		Có / Có / Có
Cân nặng	g / oz	8,4 / 0,3
Chiều dài cáp tối đa @ 4 mA CCP	m	30
Đường kính	mm	7 ±0,03
Chiều dài (bao gồm đầu nối)	mm	65
Độ lệch pha @ 1 kHz	°	±0,5
Độ lệch pha @ 5 kHz	°	±1
Độ lệch pha @ 10 kHz	°	±2
Độ lệch pha @ 20 kHz	°	±5
Độ lệch pha @ 30 kHz	°	±7
Độ lệch pha @ 40 kHz	°	±11

*Được đo trong các điều kiện môi trường sau: Nhiệt độ dao động từ 13 đến 35°C (55 đến 95°F), áp suất tĩnh dao động từ 983 đến 1043 hPa và độ ẩm không ngưng tụ.
