Giới thiệu

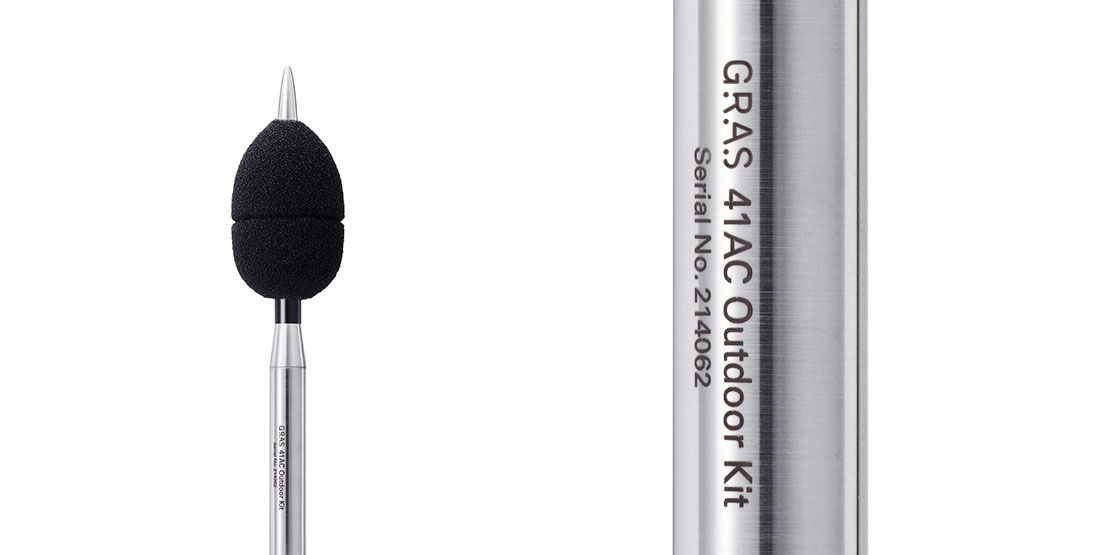

41AC-3 là một micro ngoài trời nhỏ gọn, chính xác, tuân theo tiêu chuẩn IEC 61672-1, dùng để giám sát tiếng ồn cộng đồng và tiếng ồn của máy bay bay trên không.
Ứng dụng và cách sử dụng điển hình
Với khả năng chống chịu thời tiết hiện đại và việc sử dụng rộng rãi thép không gỉ cao cấp, thiết bị 41AC-3 lý tưởng cho việc giám sát lâu dài mà không cần người vận hành đối với tiếng ồn cộng đồng và tiếng ồn từ máy bay bay trên không.
Thiết bị có thể dễ dàng được cấu hình để đo tiếng ồn với góc tới 90 độ, thường là tiếng ồn cộng đồng, hoặc – với dữ liệu hiệu chỉnh phù hợp – để đo tiếng ồn với góc tới 0 độ, thường là tiếng ồn từ máy bay bay trên không. Một ổ USB chứa dữ liệu hiệu chỉnh 1/12 octave cần thiết được kèm theo trong gói sản phẩm.
Thiết kế
Microphone 41AC-3 được thiết kế để đáp ứng nhu cầu về một microphone ngoài trời chính xác và đáng tin cậy, có thể được sử dụng trong lắp đặt cố định. Nó có khả năng chống chịu thời tiết, dễ cấu hình và hiệu chỉnh.
Nó sử dụng microphone trường tự do phân cực trước 40AE-S2 1/2”, độ nhạy cao, và bộ tiền khuếch đại CCP 26CA 1/2\'\' với đầu nối BNC.
Microphone và bộ tiền khuếch đại được gắn bên trong vỏ thép không gỉ cao cấp. Hình nón phía trên—cũng được làm bằng thép không gỉ—đã được hoàn thiện để mang lại phản hồi âm thanh tốt nhất với microphone 40AE-S2. Ngoài chức năng âm thanh, hình nón phía trên còn đóng vai trò như một gai chống chim.
Microphone 40AE-S2 đã được điều chỉnh để có phản hồi tối ưu liên quan đến trường âm thanh và khoang bên trong của hình nón phía trên. Lưới bảo vệ là một thiết kế đặc biệt cung cấp khả năng chống nước tốt hơn.
Tấm chắn gió loại bỏ ảnh hưởng của luồng không khí và cũng đóng vai trò là một phần của hệ thống chống nước của 41AC-3. Nó được dán vào một ống có thể tháo rời, đảm bảo vị trí chính xác. Hệ thống khóa loại bỏ nguy cơ bị lệch vị trí ngoài ý muốn. 41AC-3 chống nước và đáp ứng yêu cầu của tiêu chuẩn IP-55. Nó được thiết kế để chịu được nhiều điều kiện thời tiết và nhiệt độ khác nhau trong thời gian rất dài, tức là dễ dàng một năm hoặc lâu hơn.
Sản phẩm đi kèm với bộ chuyển đổi để gắn vào ống. Bộ chuyển đổi để gắn vào giá ba chân cũng được bao gồm trong gói hàng.
SysCheck2 và TEDS
Xác minh bằng SysCheck2 *
SysCheck2 là công nghệ được cấp bằng sáng chế GRAS để xác minh tính toàn vẹn của chuỗi đo lường. Công cụ xác minh này thực hiện kiểm tra từ xa tình trạng hoạt động của micro, độ khuếch đại kênh và tính toàn vẹn của cáp. Việc xác minh được thực hiện trên từng micro hỗ trợ SysCheck2 được kết nối với mô-đun nguồn CCP có hỗ trợ bảng dữ liệu điện tử đầu dò (TEDS) và phần mềm đo lường chỉ với một cú nhấp chuột. Micro hỗ trợ SysCheck2 cũng cung cấp dữ liệu môi trường theo yêu cầu (nhiệt độ, áp suất khí quyển và độ ẩm). Chức năng SysCheck2 đặc biệt tiện lợi khi micro được đặt ở những nơi việc xác minh vật lý gặp rủi ro (ví dụ: nếu micro bị ẩn trong các cấu trúc cơ khí phức tạp, chẳng hạn như bộ ghép nối hoặc hộp thử nghiệm chuyên dụng trên dây chuyền sản xuất), các vị trí khó tiếp cận hoặc nguy hiểm, hoặc nếu được sử dụng trong phép đo phân tán với nhiều micro trải rộng trên một khu vực lớn.
Microphone SysCheck2 được trang bị bộ vi điều khiển siêu tiết kiệm năng lượng nằm trong mạch tiền khuếch đại microphone. Bộ vi điều khiển này có khả năng tạo ra tín hiệu tham chiếu để so sánh với phép đo tham chiếu nhằm xác định trạng thái của chuỗi đo. Sự thay đổi về điện dung của microphone hoặc cáp, độ khuếch đại kênh, hoặc việc sử dụng bộ lọc không mong muốn sẽ dẫn đến sai lệch phép đo và sẽ được phản ánh trong sự thay đổi tín hiệu đầu ra từ kênh đo. Khi được phát hiện, vấn đề có thể được kiểm tra và khắc phục.
Trong việc đánh giá tình trạng hoạt động của chuỗi đo lường, SysCheck2 có thể phát hiện sự thay đổi độ nhạy của micro hoặc độ khuếch đại kênh. Ngoài ra, micro còn thu thập dữ liệu về điều kiện môi trường cục bộ, bao gồm nhiệt độ, áp suất và độ ẩm. Dữ liệu này có thể giúp truy xuất nguồn gốc dữ liệu thu được và giúp tinh chỉnh quá trình kiểm tra để giảm số lượng kết quả đạt/không đạt sai trên dây chuyền sản xuất.
Chức năng đầy đủ của SysCheck2 sẵn sàng sử dụng ngay khi kết nối với các thiết lập tương thích, chẳng hạn như phần mềm đo lường APx 500 với các mô-đun nguồn GRAS 12BA , 12BB hoặc 12BE và máy phân tích dòng Audio Precision APx hoặc với máy phân tích dòng Audio Precision APx có khả năng đọc/ghi CCP và TEDS.
Tuy nhiên, tất cả các tính năng đều có thể truy cập được với mô-đun nguồn, máy phân tích và hệ thống thu thập dữ liệu dựa trên CCP phù hợp sau khi thiết lập bằng bộ công cụ phát triển phần mềm (SDK) do GRAS cung cấp hoặc SDK và giao diện lập trình ứng dụng (API) của chúng tôi, tùy thuộc vào hệ thống của bạn.
Kiểm tra hệ thống bằng TEDS
: TEDS rất hữu ích để xác định micro nào được kết nối với kênh đầu vào nào và chứa thông tin cần thiết cho SysCheck2 và các công cụ khác được sử dụng để thiết lập và kiểm tra phép đo. Tuy nhiên, bản thân nó không phải là một công cụ kiểm tra xem micro có đáp ứng các thông số kỹ thuật hay không.
Khả năng tương thích
Micro 41AC-3 sử dụng micro phân cực trước và bộ tiền khuếch đại CCP tiêu chuẩn, yêu cầu cáp BNC sang BNC và mô-đun đầu vào tương thích với công nghệ này.
Sự định cỡ
Trước khi xuất xưởng, tất cả các sản phẩm GRAS đều được hiệu chuẩn trong môi trường phòng thí nghiệm được kiểm soát bằng thiết bị hiệu chuẩn có thể truy xuất nguồn gốc.
Mỗi sản phẩm đều kèm theo giấy chứng nhận kiểm tra riêng ghi rõ độ nhạy và đáp ứng tần số.
Hiệu năng và Bảo hành
Microphone ngoài trời GRAS được cấu tạo từ các linh kiện thuộc danh mục sản phẩm tiêu chuẩn đã được kiểm chứng của chúng tôi, tất cả đều được sản xuất từ vật liệu chất lượng cao và các linh kiện có thương hiệu, được lựa chọn và gia công để đảm bảo độ ổn định và độ bền lâu dài.
Tất cả các bộ phận đều được sản xuất và lắp ráp tại nhà máy ở Đan Mạch bởi các kỹ thuật viên lành nghề và tận tâm trong môi trường phòng sạch được kiểm định. Màng loa, thân micro và lưới bảo vệ độc đáo được làm bằng thép không gỉ cao cấp, giúp bộ micro chống lại các hư hại vật lý cũng như ăn mòn do không khí hoặc khí độc hại gây ra.
Điều này, cùng với đầu nối micro mạ vàng chắc chắn đảm bảo kết nối đáng tin cậy, cho phép chúng tôi cung cấp bảo hành 5 năm đối với các lỗi về vật liệu và tay nghề. Màng chắn gió được bảo hành 6 tháng.
Chế độ bảo hành không bao gồm các sản phẩm bị hư hỏng do sử dụng bất cẩn, nguồn điện không chính xác hoặc kết nối không đúng cách với thiết bị.
Dịch vụ và sửa chữa
Tất cả các sửa chữa đều được thực hiện tại Trung tâm Hỗ trợ Quốc tế GRAS đặt tại Đan Mạch. Trung tâm Hỗ trợ của chúng tôi được trang bị các thiết bị kiểm tra hiện đại nhất và đội ngũ kỹ sư tận tâm, tay nghề cao. Theo yêu cầu, chúng tôi sẽ lập dự toán chi phí dựa trên các hạng mục sửa chữa cố định.
Nếu sản phẩm còn trong thời gian bảo hành được gửi đến để bảo dưỡng, sản phẩm sẽ được sửa chữa miễn phí, trừ trường hợp hư hỏng do sử dụng bất cẩn hoặc vi phạm các điều khoản bảo hành khác. Tất cả các sản phẩm sửa chữa đều được giao kèm theo báo cáo dịch vụ và biểu đồ hiệu chuẩn cập nhật.
