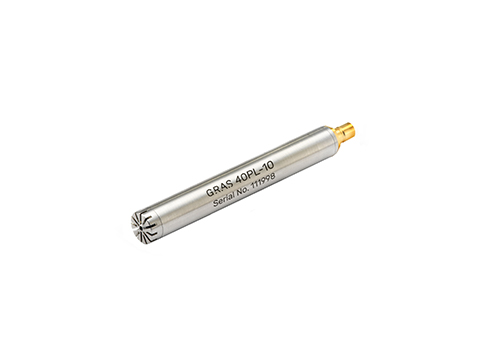

Microphone mảng trường tự do GRAS 40PL-10 CCP, áp suất cao

  •  Mã sản phẩm: GRAS 40PL-10
     Danh mục: GRAS Sound & Vibration
  •  Lượt xem: 10
     Tình trạng: Còn hàng

  • Dải tần số: 10 Hz đến 20 kHz
    Dải động: 33 dB(A) đến 142 dB
    Độ nhạy: 9 mV/Pa

  • Giá bán: Liên hệ
  • 0903368648
    +84903368648
Thông tin sản phẩm

Microphone mảng GRAS 40PL-10 là một loại microphone giá rẻ dùng cho các phép đo đa năng trong các hệ thống mảng và ma trận. Nó có dải tần số hữu ích rộng, lên đến 20 kHz và dải động lớn, đạt đỉnh 147 dB.

Công nghệ

Ứng dụng và cách sử dụng điển hình

  • Đo lường đa kênh

  • Phân tích trường âm thanh

  • Đo lường công suất âm thanh

  • Đo lường không gian và tạm thời đồng thời

Thiết kế

Microphone mảng được thiết kế để gắn trên các mảng lớn hoặc nhỏ. Các hệ thống như vậy thường được sử dụng để đo lường và định vị các nguồn gây tiếng ồn, và ở đây việc khớp pha rất quan trọng để đạt được độ chính xác cao trong các phép đo. Một đặc điểm quan trọng của microphone mảng là các microphone được khớp pha.

40PL-10 có dải động từ 33 dB(A) đến 147 dB đỉnh, giới hạn trên là giá trị đỉnh trước khi xuất hiện hiện tượng méo tiếng rõ rệt.

40PL-10 tích hợp bộ tiền khuếch đại CCP và được trang bị chip TEDS tích hợp, cho phép lập trình như một thiết bị hoàn chỉnh. GRAS 40PL-10 yêu cầu nguồn điện có dòng điện không đổi, ví dụ như bộ nguồn CCP GRAS 12AL hoặc bất kỳ bộ nguồn nào khác tương thích với CCP.

Độ chính xác cao trong sản xuất cùng với ưu điểm của chip TEDS mang lại cho GRAS 40PL-10 khả năng thay thế lẫn nhau cao; đây là một lợi thế lớn khi được sử dụng theo nhóm để tạo thành mảng và ma trận.

Chi phí thấp của GRAS 40PL-10 là một yếu tố quan trọng cần xem xét khi thiết lập các phép đo yêu cầu nhiều dữ liệu không gian và tạm thời đồng thời.

Việc hiệu chuẩn GRAS 40PL-10 với một chiếc pistonphone GRAS (khuyến nghị sử dụng GRAS 42AP) cũng đơn giản như hiệu chuẩn bất kỳ micro GRAS 1/4 inch nào khác.

Tất cả micro GRAS đều được kiểm tra và hiệu chuẩn riêng lẻ trước khi xuất xưởng. Mỗi micro đều được cung cấp kèm theo một biểu đồ hiệu chuẩn riêng.



Thông số kỹ thuật

Thông số Đơn vị Giá trị
Phân cực/Kết nối – 0 V / CCP
Dải tần số (±1,5 dB) Hz 50 đến 5 kHz
Dải tần số (±2 dB) Hz 10 đến 20 kHz
Giới hạn dưới của dải động (nhiễu nhiệt của micro) dB(A) < 33
Giới hạn trên của dải động dB 142
Độ nhạy tại 250 Hz (±2 dB) mV/Pa 9
Nguồn cấp (Nguồn dòng không đổi) mA 2 đến 20
Lỗ thông hơi micro – Phía trước
Trở kháng đầu ra Ω < 50
Phạm vi nhiệt độ hoạt động °C / °F -10 đến 50 / -50 đến 122
Phạm vi nhiệt độ lưu trữ °C / °F -20 đến 60 / -4 đến 140
Ảnh hưởng dao động dọc trục @1 m/s² dB so với 20 µPa 55
TEDS (IEEE 1451.4) – 27 v.1.0
Loại đầu nối – SMB
Đạt chuẩn CE/RoHS/WEEE – Có / Có / Có
Khối lượng g / oz 5,5 / 0,2
Ghép pha 50 Hz – 100 Hz độ ±5˚
Ghép pha 100 Hz – 3 kHz độ ±3˚
Ghép pha 3 kHz – 5 kHz độ ±5˚
Ghép pha 5 kHz – 10 kHz độ ±10˚

Đáp ứng tần số

Đáp ứng tần số điển hình

Phản hồi trường tự do

Phản ứng áp suất

GRAS Sound & Vibration có quyền thay đổi thông số kỹ thuật và phụ kiện mà không cần báo trước.
