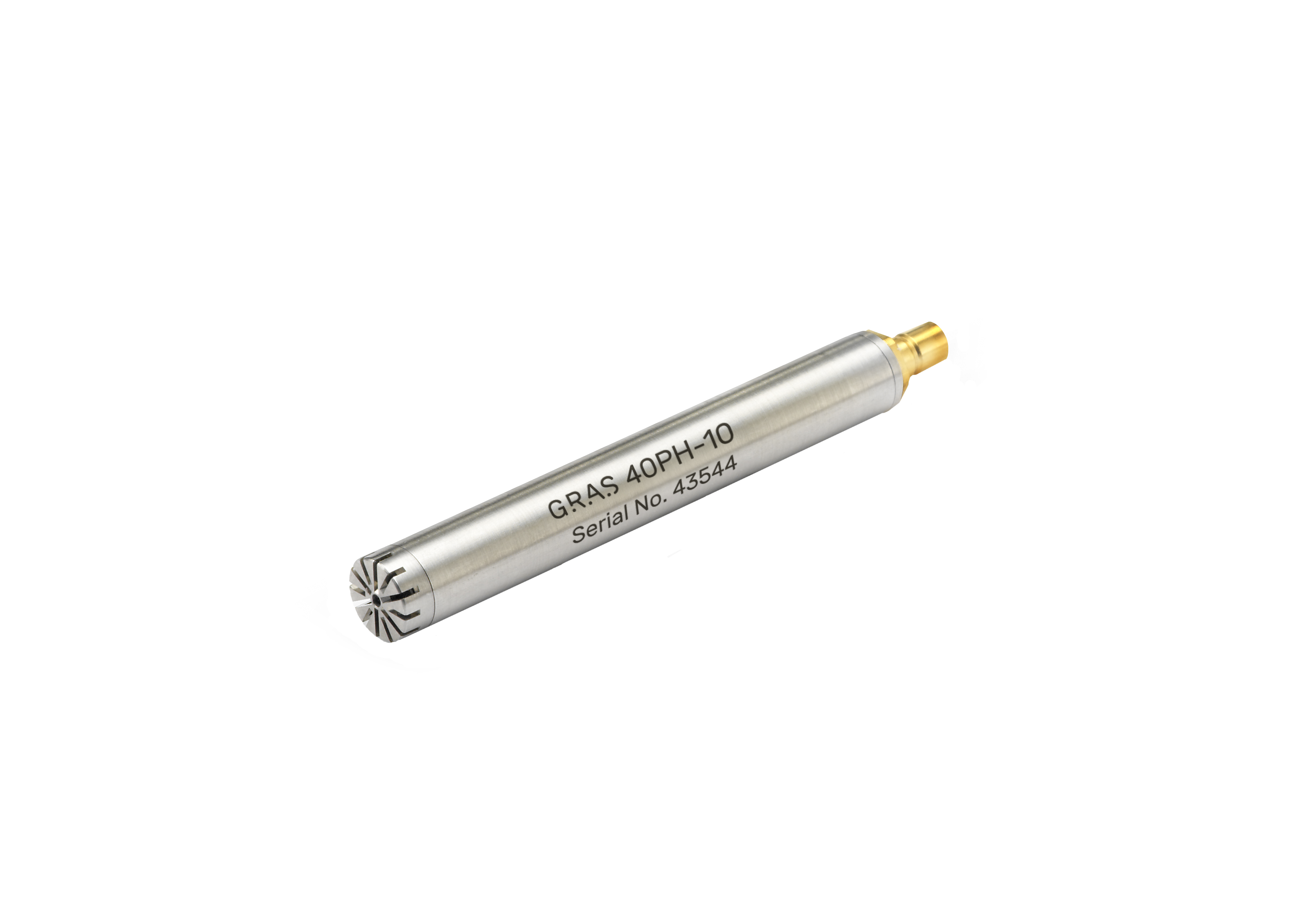

Microphone mảng trường tự do GRAS 40PH-10 CCP

Mã sản phẩm: GRAS 40PH-10

Danh mục: GRAS Sound & Vibration

Tình trạng: Còn hàng

Dải tần số: 10 Hz đến 20 kHz
Dải động: 33 dB(A) đến 135 dB
Độ nhạy: 50 mV/Pa

Giá bán: Liên hệ

0903368648

+84903368648

Công nghệ

Ứng dụng và cách sử dụng điển hình

Đo lường đa kênh
Phân tích trường âm thanh
Đo công suất âm thanh
Đo lường không gian và tạm thời đồng thời

Thiết kế

Microphone mảng được thiết kế để gắn trên các mảng lớn hoặc nhỏ. Các hệ thống như vậy thường được sử dụng để đo lường và định vị các nguồn gây tiếng ồn, và ở đây việc khớp pha rất quan trọng để đạt được độ chính xác cao trong các phép đo. Một đặc điểm quan trọng của microphone mảng là các microphone được khớp pha.

40PH-10 có dải tần số hữu ích rộng, lên đến 20 kHz và dải động lớn, đạt đỉnh 135 dB, giá trị cực đại trước khi xuất hiện hiện tượng méo tiếng.

Thiết bị này tích hợp bộ tiền khuếch đại CCP và được trang bị chip TEDS tích hợp, cho phép lập trình như một khối hoàn chỉnh. GRAS 40PH-10 yêu cầu nguồn điện ổn định dòng điện, ví dụ như bộ nguồn CCP GRAS 12AL hoặc bất kỳ bộ nguồn tương thích CCP nào khác.

Độ chính xác cao trong sản xuất cùng với những ưu điểm của chip TEDS, mang lại cho 40PH-10.

Với khả năng thay thế lẫn nhau cao; đây là một lợi thế lớn khi được sử dụng theo nhóm để tạo thành mảng và ma trận.

Chi phí thấp của 40PH-10 là một yếu tố quan trọng cần xem xét khi thiết lập các phép đo yêu cầu nhiều dữ liệu không gian và tạm thời đồng thời.

Việc hiệu chuẩn micro 40PH-10 với một micro pistonphone GRAS, ví dụ như GRAS 42AA , cũng đơn giản như hiệu chuẩn bất kỳ micro GRAS 1/4 inch nào khác.

Tất cả các micro GRAS đều được kiểm tra và hiệu chuẩn riêng lẻ trước khi xuất xưởng. Mỗi micro đều được cung cấp kèm theo một biểu đồ hiệu chuẩn riêng.

Thông số kỹ thuật

Parameter	Unit	Value
Phân cực/Kết nối	–	0 V / CCP
Dải tần số (±1,5 dB)	Hz	50 đến 5 kHz
Dải tần số (±2 dB)	Hz	10 đến 20 kHz
Giới hạn dưới của dải động (nhiễu nhiệt của micro)	dB(A)	< 33
Giới hạn trên của dải động	dB	135
Độ nhạy tại 250 Hz (±2 dB)	mV/Pa	50
Nguồn điện (Nguồn dòng không đổi)	mA	2 đến 20
Lỗ thông hơi micro	–	Phía trước
Trở kháng đầu ra	Ω	< 50
Phạm vi nhiệt độ, hoạt động	°C / °F	-10 đến 50 / -50 đến 122
Phạm vi nhiệt độ, lưu trữ	°C / °F	-20 đến 60 / -4 đến 140
Ảnh hưởng của dao động dọc trục @1 m/s²	dB re 20 µPa	55
TEDS (IEEE 1451.4)	–	27 v. 1.0
Loại đầu nối	–	SMB
CE/RoHS/WEEE	–	Có / Có / Có
Cân nặng	g / oz	5.50 / 0.20
Ghép pha 50 Hz – 100 Hz	độ	±5˚
Ghép pha 100 Hz – 3 kHz	độ	±3˚
Ghép pha 3 kHz – 5 kHz	độ	±5˚
Ghép pha 5 kHz – 10 kHz	độ	±10˚

Đáp ứng tần số theo tiêu chuẩn IEC 61672-1

Đáp ứng tần số điển hình

Đường cong phía trên thể hiện đáp ứng trong điều kiện không có áp suất ở góc 0°, đường cong phía dưới (đường chấm chấm) thể hiện đáp ứng theo áp suất.

GRAS Sound & Vibration có quyền thay đổi thông số kỹ thuật và phụ kiện mà không cần báo trước.
