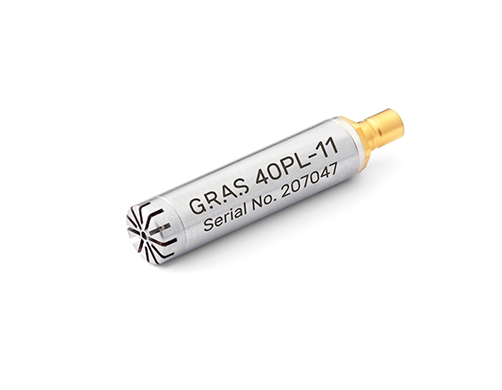

Microphone mảng trường tự do CCP ngắn GRAS 40PL-11, áp suất cao

Mã sản phẩm: GRAS 40PL-11

Danh mục: GRAS Sound & Vibration

Tình trạng: Còn hàng

Dải tần số: 10 Hz đến 20 kHz
Dải động: 33 dB(A) đến 142 dB
Độ nhạy: 9 mV/Pa

Giá bán: Liên hệ

0903368648

+84903368648

Microphone mảng GRAS 40PL-11 là một loại microphone giá rẻ dùng cho các phép đo đa năng trong các hệ thống mảng và ma trận. Nó có dải tần số hữu ích rộng, lên đến 20 kHz và dải động lớn, đạt đỉnh 147 dB.

Công nghệ

Ứng dụng và cách sử dụng điển hình

Đo lường đa kênh
Phân tích trường âm thanh
Đo công suất âm thanh
Đo lường không gian và tạm thời đồng thời

Thiết kế

Microphone mảng được thiết kế để gắn trên các mảng lớn hoặc nhỏ. Các hệ thống như vậy thường được sử dụng để đo lường và định vị các nguồn gây tiếng ồn, và ở đây việc khớp pha rất quan trọng để đạt được độ chính xác cao trong các phép đo. Một đặc điểm quan trọng của microphone mảng là các microphone được khớp pha.

40PL-11 có dải động từ 33 dB(A) đến 147dB đỉnh, giới hạn trên là giá trị đỉnh trước khi xuất hiện hiện tượng méo tiếng rõ rệt.

Thiết bị này tích hợp bộ tiền khuếch đại CCP và được trang bị chip TEDS tích hợp, cho phép lập trình như một khối hoàn chỉnh. GRAS 40PL-11 yêu cầu nguồn điện có dòng điện không đổi, ví dụ như bộ nguồn CCP GRAS 12AL hoặc bất kỳ bộ nguồn nào khác tương thích với CCP.

Độ chính xác cao trong sản xuất cùng với ưu điểm của chip TEDS mang lại cho GRAS 40PL-11 khả năng thay thế lẫn nhau cao; đây là một lợi thế lớn khi được sử dụng theo nhóm để tạo thành mảng và ma trận.

Chi phí thấp của GRAS 40PL-11 là một yếu tố quan trọng cần xem xét khi thiết lập các phép đo yêu cầu nhiều dữ liệu không gian và tạm thời đồng thời.

Việc hiệu chuẩn GRAS 40PL-11 với một micro pistonphone GRAS (khuyến nghị sử dụng GRAS 42AP) cũng đơn giản như hiệu chuẩn bất kỳ micro GRAS 1/4 inch nào khác.

Tất cả các micro GRAS đều được kiểm tra và hiệu chuẩn riêng lẻ trước khi xuất xưởng. Mỗi micro đều được cung cấp kèm theo một biểu đồ hiệu chuẩn riêng.

Thông số kỹ thuật

Thông số	Đơn vị	Giá trị
Phân cực/Kết nối	–	0 V / CCP

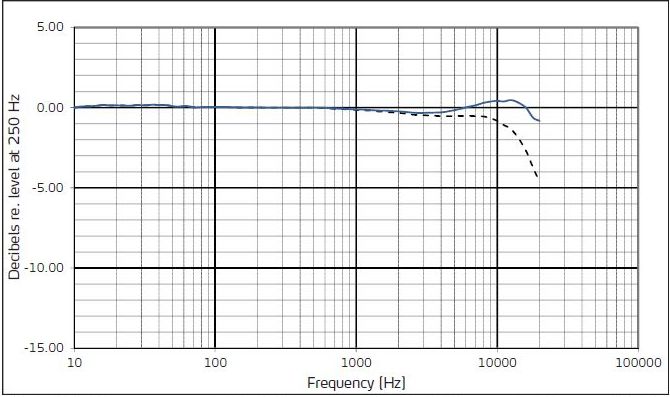

Dải tần số (±1,5 dB)	Hz	50 đến 5 kHz
Dải tần số (±2 dB)	Hz	10 đến 20 kHz
Giới hạn dưới của dải động (nhiễu nhiệt micro)	dB(A)	< 33
Giới hạn trên của dải động	dB	142
Độ nhạy tại 250 Hz (±3 dB)	mV/Pa	9
Nguồn cấp (Nguồn dòng không đổi)	mA	2 đến 20
Lỗ thông hơi micro	–	Phía trước
Trở kháng đầu ra	Ω	< 50
Phạm vi nhiệt độ hoạt động	°C / °F	-10 đến 50 / -50 đến 122
Phạm vi nhiệt độ lưu trữ	°C / °F	-20 đến 60 / -4 đến 140
Ảnh hưởng rung dọc trục @1 m/s²	dB so với 20 µPa	55
TEDS (IEEE 1451.4)	–	27 v.1.0
Loại đầu nối	–	SMB
Tuân thủ CE/RoHS/Đăng ký WEEE	–	Có / Có / Có
Khối lượng	g / oz	3,5 / 0,12
