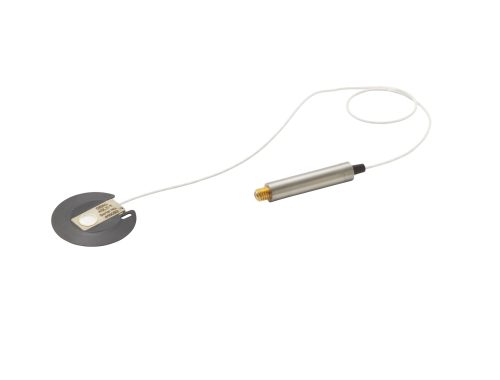

48LX-1 là micro gắn trên bề mặt siêu mỏng, chính xác (UTP) dùng cho thử nghiệm âm học không khí.
Đây là micro tụ điện áp suất trung bình CCP ¼″ có kích thước nhỏ gọn. Micro chỉ cao 1 mm, do đó có thể được gắn trong luồng không khí mà không làm ảnh hưởng đến trường âm thanh.

Công nghệ

Micro siêu mỏng chính xác bề mặt

48LX-1 là bộ micro bề mặt siêu mỏng, chính xác (UTP) dùng cho thử nghiệm khí động học.

Đây là bộ micro tụ điện áp suất trung bình CCP ¼″ với chiều cao 1 mm.

Bộ micro bao gồm một tiền khuếch đại với công nghệ TEDS.

Đầu nối cáp tích hợp là loại Microdot cái. Tổng chiều dài cáp là 3 m.

Ứng dụng và cách sử dụng điển hình

48LX-1 được dùng để đo áp suất bề mặt ở mức thấp đến trung bình trên các bề mặt phẳng và cong. Nhờ thiết kế nhỏ gọn, nó lý tưởng cho các phép đo trong lớp biên và vùng nhiễu loạn, ví dụ như trong:

Đo lường tiếng ồn do gió gây ra trên các phương tiện giao thông
Thử nghiệm trong đường hầm gió
Đo lường trong không gian hạn chế

Lắp đặt

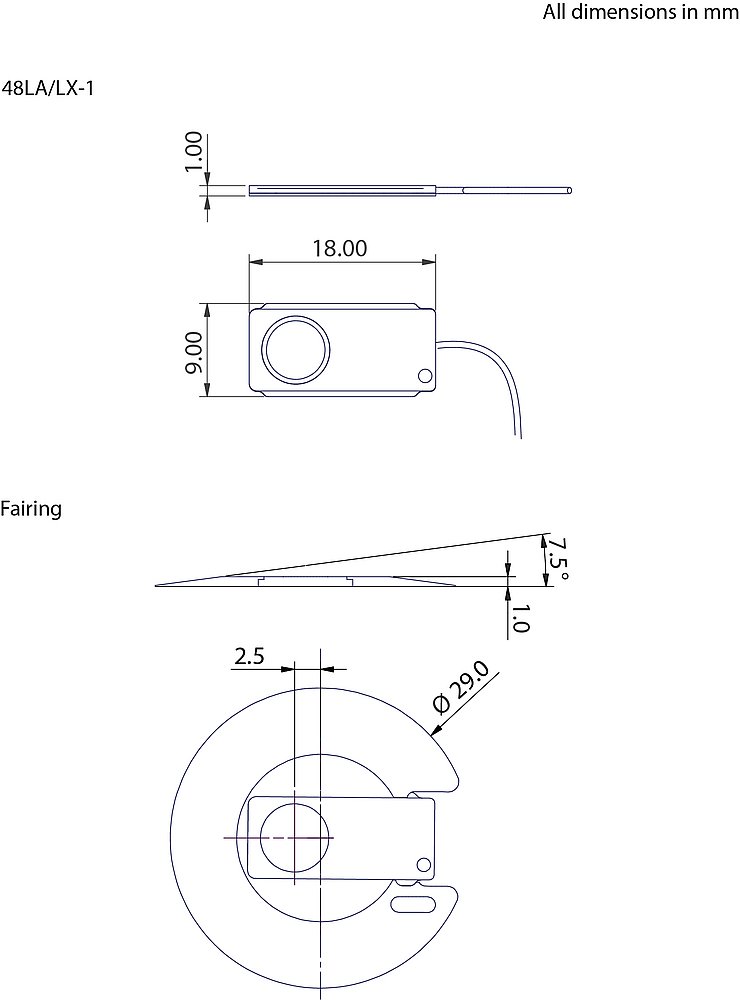

Microphone 48LX-1 có thể được gắn bằng cách sử dụng vỏ bảo vệ cứng RA4810 dành cho 48LA/48LX-1, với cơ chế gắn nhanh và miếng dán hai mặt đi kèm. Vỏ bảo vệ có cơ chế khóa cho phép lắp đặt và tháo micro mà không cần tháo vỏ bảo vệ. Vỏ bảo vệ có góc nghiêng 7,5 độ.

Xác minh thực địa

Để kiểm tra độ nhạy trong thực địa bằng máy hiệu chuẩn âm thanh, có một bộ chuyển đổi đặc biệt, đó là Bộ chuyển đổi RA4800 để kiểm tra độ nhạy của micro gắn phẳng/gắn nổi. RA4800 được trang bị một miếng đệm tròn, mềm tương tự như loại được sử dụng trên tai nghe chụp tai. Miếng đệm này đảm bảo một khoang kín cho tín hiệu hiệu chuẩn. Đọc thêm tại đây .

Với bộ chuyển đổi này, việc kiểm tra độ nhạy tại chỗ một cách nhanh chóng và thuận tiện trở nên khả thi, do đó, có thể kiểm tra tính toàn vẹn của thiết lập đo ngay trước khi tiến hành đo.

Sự định cỡ

Có sẵn các phụ kiện để hiệu chỉnh độ nhạy và tần số.

Để hiệu chỉnh độ nhạy, có sẵn bộ chuyển đổi RA4801 để hiệu chỉnh độ nhạy của 48LA/48LX-1. Bộ chuyển đổi này thích hợp để sử dụng với pistonphone hoặc thiết bị hiệu chuẩn âm thanh được trang bị khớp nối ½″.

Để hiệu chuẩn tần số, có sẵn bộ truyền động RA4802 dùng để hiệu chuẩn tần số cho 48LA/48LX. RA4801 và RA4802 cũng có sẵn dưới dạng bộ sản phẩm RA4805.

Microphone 48LX-1 được kiểm tra và hiệu chuẩn trước khi xuất xưởng. Mỗi microphone đều được cung cấp kèm theo biểu đồ hiệu chuẩn riêng, bao gồm cả đáp ứng tần số áp suất riêng biệt.

Chất lượng và bảo hành

Bộ micro GRAS được cấu tạo từ các linh kiện thuộc danh mục sản phẩm tiêu chuẩn đã được kiểm chứng của chúng tôi, tất cả đều được sản xuất từ vật liệu chất lượng cao và các linh kiện có thương hiệu, được lựa chọn và gia công để đảm bảo độ ổn định và độ bền lâu dài.

Tất cả các bộ phận đều được sản xuất và lắp ráp tại nhà máy ở Đan Mạch bởi các kỹ thuật viên lành nghề và tận tâm trong môi trường phòng sạch được kiểm định.

Thời hạn bảo hành cho micro 48LX-1 là hai năm.

Chế độ bảo hành bao gồm các lỗi về vật liệu và tay nghề đối với linh kiện cảm biến, bo mạch in và vỏ máy.

Dây cáp và đầu nối được bảo hành trong thời hạn sáu tháng.

Dịch vụ

Nếu chẳng may bạn làm hỏng hoặc phá hủy micro của mình, chúng tôi cung cấp dịch vụ đổi trả với chi phí hợp lý và thời gian xử lý nhanh chóng.

GRAS Sound & Vibration luôn nỗ lực cải thiện chất lượng sản phẩm cho khách hàng. Do đó, thông số kỹ thuật và phụ kiện có thể thay đổi.

Thông số kỹ thuật

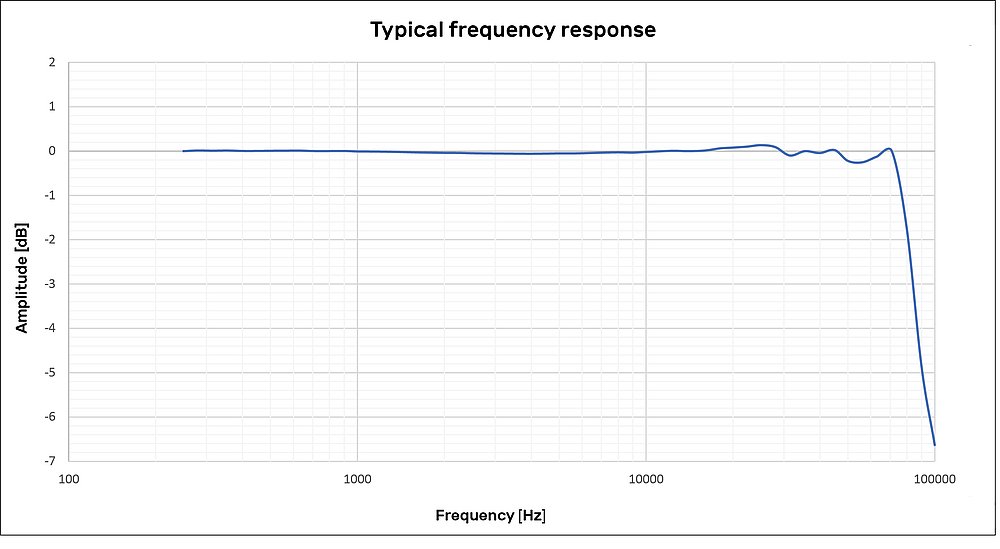

Dải tần số (±1 dB)	Hz	20–31,5 k
Dải tần số (±3 dB)	Hz	10–50 nghìn
Giới hạn dưới của dải động (nhiễu nhiệt của micro)	dB(A)	54
Giới hạn trên của dải động	dB	170
Độ nhạy @250 Hz (±3 dB)	dB so với 1V/Pa	-64,4
Độ nhạy @250 Hz (±3 dB)	mV/Pa	0,6
Trở kháng đầu ra	Ω	<50
Nguồn điện tối thiểu đến tối đa	mA	2–10
Lỗ thông hơi micro		Đằng trước
Phạm vi nhiệt độ, hoạt động	°C / °F	-20 đến 85 / -4 đến 185
Phạm vi nhiệt độ, lưu trữ	°C / °F	-40 đến 85 / -40 đến 185
Hệ số nhiệt độ @250 Hz	dB/°C / dB/°F	-0,03 (thông thường)
Hệ số áp suất tĩnh @250 Hz	dB/kPa	-0,0003
Phạm vi độ ẩm không ngưng tụ	% RH	0 đến 80
Hệ số độ ẩm @250 Hz	dB/% RH	-0,01
Ảnh hưởng của dao động dọc trục @1 m/s²	dB so với 20 µPa	73
TEDS UDID (IEEE 1451.4)		I27-0-0-0U
Cân nặng	g/oz	1 / 0,035 không gồm cáp; 18 / 0,63 gồm cáp
