Microphone gắn nổi GRAS 40PS-1 CCP

Microphone bề mặt GRAS 40PS-1 là một microphone bề mặt nhỏ gọn, nhẹ, dùng cho các phép đo đa năng trên các bề mặt phẳng và cong tiếp xúc với luồng khí.

Công nghệ

Ứng dụng và cách sử dụng điển hình

Âm học khí động học
Ứng dụng trong đường hầm gió
Mảng lớn

Thiết kế

GRAS 40PS-1 là micro bề mặt mỏng, nhẹ, dùng cho các phép đo đa năng trên bề mặt phẳng và cong trong lĩnh vực âm học hàng không, ứng dụng đường hầm gió và các hệ thống micro lớn.

Dải tần số của nó trải dài từ 10 Hz đến 12 kHz và dải động từ dưới 27 dBA đến 145 dB.

Nó tích hợp bộ tiền khuếch đại CCP với TEDS theo tiêu chuẩn IEEE 1451.4 để nhận dạng và đọc từ xa độ nhạy đã hiệu chuẩn.

Nó yêu cầu nguồn điện ổn định dòng điện như mô-đun nguồn CCP 1 kênh GRAS 12AL với bộ lọc trọng số A, hoặc bất kỳ nguồn điện ổn định dòng điện nào khác tương thích.

Việc cân bằng áp suất được thực hiện thông qua một lỗ thông hơi đặt ở phía trước micro ngay bên cạnh màng loa. Điều này làm cho nó phù hợp để sử dụng trong điều kiện thay đổi áp suất tĩnh nhanh, ví dụ như trên máy bay hoặc trên các phương tiện giao thông đường bộ ở vùng núi.

40PS-1 có cáp đồng trục tích hợp dài 1,5 m với đầu nối Microdot. Một bộ chuyển đổi sang BNC được bao gồm. Sản phẩm được cung cấp kèm theo một lớp vỏ bọc bằng cao su silicon mềm dẻo có thể tháo rời và các miếng đệm gắn kết bằng keo. Nhờ trọng lượng nhẹ, nó chỉ làm tăng thêm rất ít khối lượng cho các tấm mỏng.

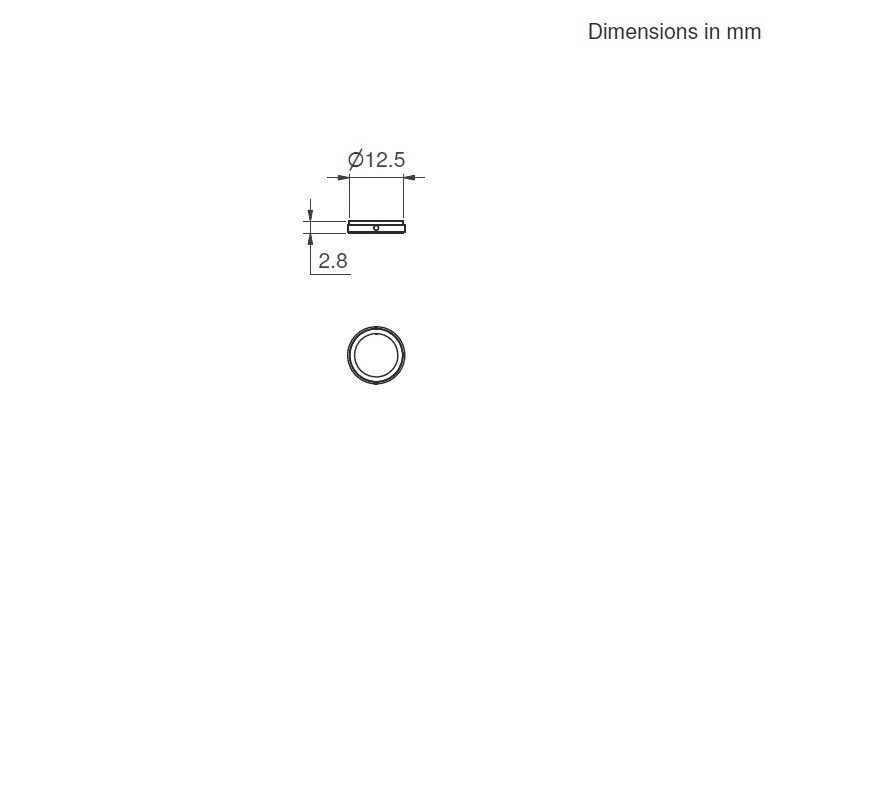

Cùng với bất kỳ loại giá đỡ GRAS nào, độ dày của micro gắn trên bề mặt sẽ không vượt quá 3 mm.

Phương pháp lắp đặt

Tùy thuộc vào tốc độ gió xung quanh, có một số phương pháp để cố định Micro gắn trên bề mặt vào điểm gắn.

Khi không có gió, chỉ cần cố định micro bằng miếng dán hai mặt (có thể cắt tỉa cho vừa với kích thước của micro). Đối với tốc độ gió thấp, ví dụ như trên thành xe ô tô, hãy sử dụng thêm tấm chắn gió. Ở tốc độ gió vừa phải, ví dụ như trong đường hầm gió, hãy sử dụng miếng dán một mặt. Ở tốc độ gió cao, ví dụ như trên thân máy bay thử nghiệm tốc độ thấp, hãy sử dụng tấm chắn/tấm gắn bằng nhôm và bốn ốc vít.

Hiệu chuẩn Pistonphone

Thiết bị GRAS 40PS-1 có thể dễ dàng hiệu chuẩn bằng cách sử dụng GRAS Pistonphone và bộ chuyển đổi hiệu chuẩn RA0145 .

Hiệu chuẩn cá nhân

Tất cả các micro gắn nổi GRAS đều được kiểm tra và hiệu chuẩn riêng lẻ trước khi xuất xưởng.

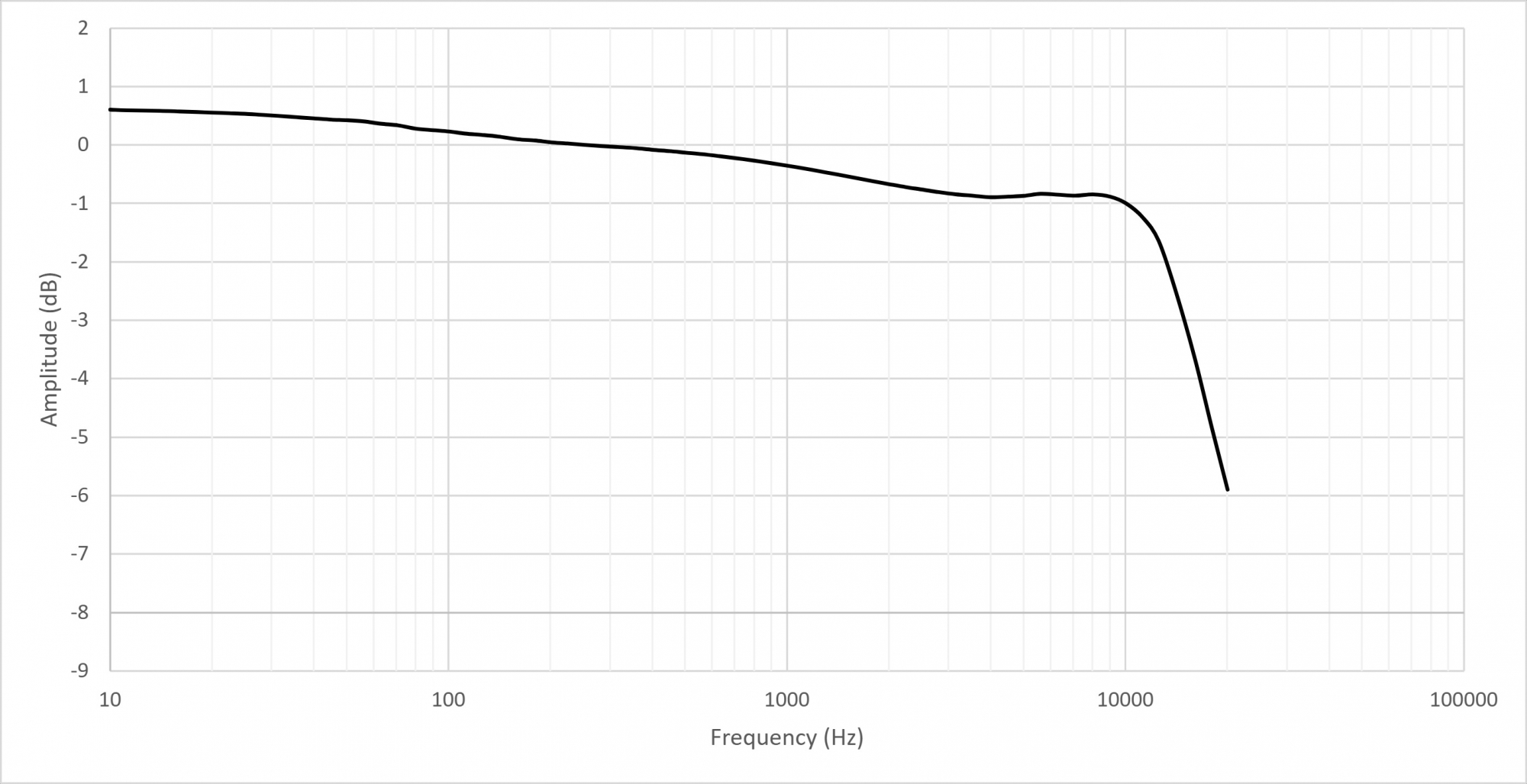

Mỗi micro đều được cung cấp kèm theo một biểu đồ hiệu chuẩn riêng, bao gồm cả đáp ứng tần số áp suất riêng biệt.

Thông số kỹ thuật

Phân cực/Kết nối		200 V / Truyền thống
Dải tần số (+1, -2 dB)	Hz	10 đến 12 nghìn
Dải tần số (+1, -8 dB)	Hz	10 đến 20 nghìn
Giới hạn dưới của dải động (nhiễu nhiệt của micro)	dB(A)	<27
Giới hạn trên của dải động với bộ tiền khuếch đại GRAS CCP	dB	145
Đặt độ nhạy ở mức 250 Hz (±2 dB)	mV/Pa	15
Nguồn điện (Nguồn điện dòng không đổi)	mA	2 đến 10
Lỗ thông hơi micro		Đằng trước
Tuân thủ tiêu chuẩn IEC 61094-4		WS3P
Trở kháng đầu ra	Ω	<50
Phạm vi nhiệt độ, hoạt động	°C / °F	-10 đến 50 / 14 đến 122
TEDS (IEEE 1451.4)		27 v.1.0
Loại đầu nối		Microdot 10/32
Đạt tiêu chuẩn CE/RoHS/Đăng ký WEEE		Có / Có / Có
Cân nặng	g/oz	1.5 / 0.035 không kèm cáp / 4.8 / 0.14 kèm cáp
