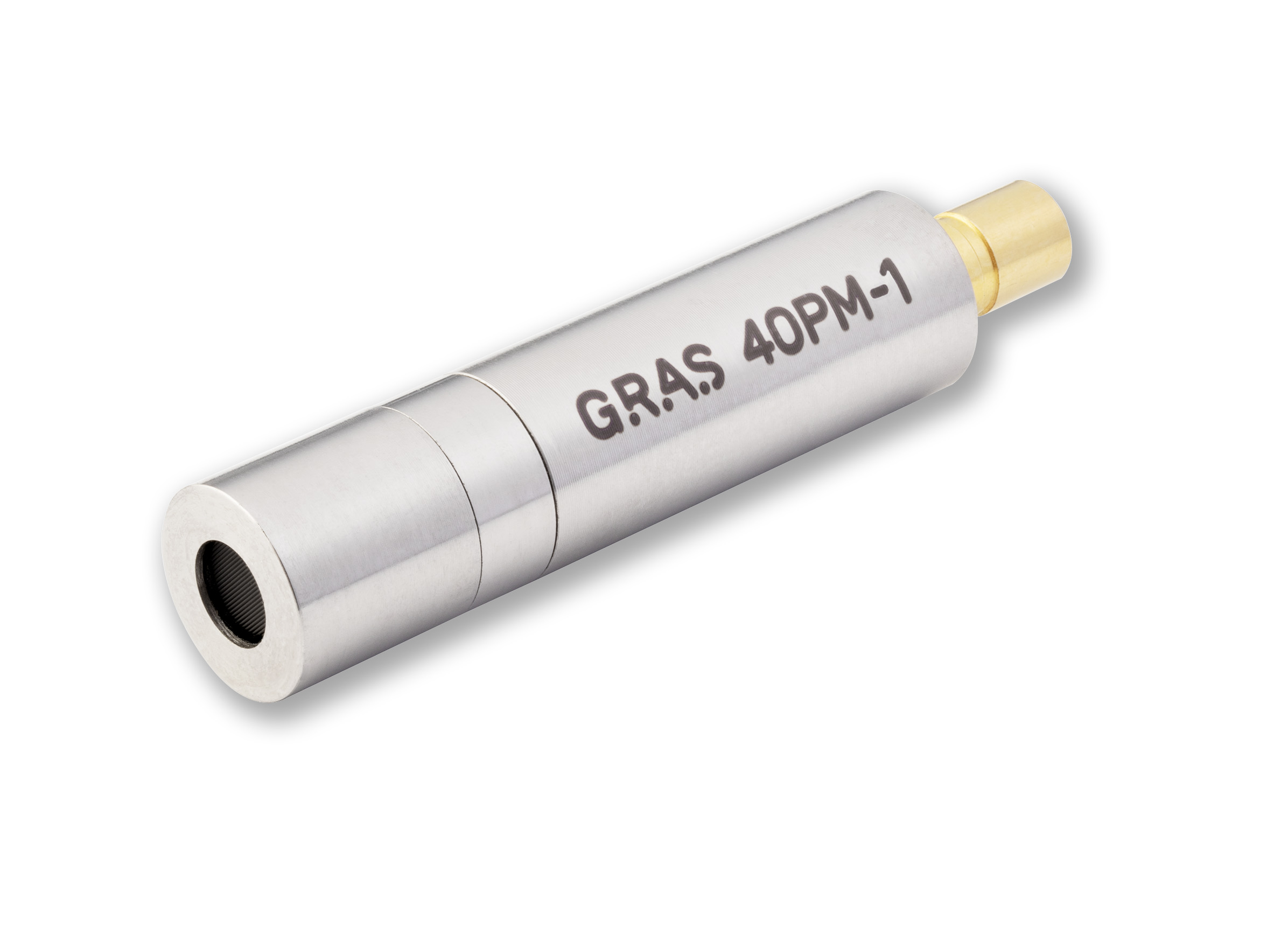

GRAS 40PM-1 là phiên bản nâng cấp của GRAS 40PM EQset™. GRAS 40PM-1 là micro áp suất ngắn 20 kHz, kích thước ¼″, với dải động từ 30 dB (A) đến 120 dB SPL (<3% THD) và chiều dài (34 mm) tương đương với các micro dây chuyền sản xuất truyền thống. Độ nhạy cố định, đường cong đáp tuyến phẳng trên toàn dải tần và độ ổn định môi trường cao khiến GRAS 40PM-1 trở thành micro lý tưởng cho dây chuyền sản xuất.

Công nghệ

GRAS 40PM-1 với EQset™

GRAS 40PM-1 với EQset là phiên bản nâng cấp của GRAS 40PM. Nó được thiết kế để sử dụng trong môi trường dây chuyền sản xuất và mang lại nhiều lợi ích so với các loại micro dây chuyền sản xuất hoặc micro mảng truyền thống. Được thiết kế để tiết kiệm chi phí, dễ sử dụng, chống lỗi và ổn định trong môi trường, GRAS 40PM là lựa chọn micro dây chuyền sản xuất tốt nhất trên thị trường. Mỗi micro GRAS 40PM-1 đều có đường cong đáp tuyến phẳng và độ nhạy cố định. Sai số cho độ nhạy của từng micro nhỏ hơn ±0,2 dB và sự thay đổi đáp tuyến tần số nhỏ hơn ±0,5 dB lên đến 20 kHz. Và vì GRAS 40PM-1 có kích thước giống hệt với các micro dây chuyền sản xuất truyền thống, nó có thể dễ dàng thay thế chúng trong các thiết lập hiện có.

Công nghệ EQset

Các micro EQset đều có độ nhạy cố định đồng nhất và đường cong phẳng. Điều này giảm thiểu sự không chắc chắn trong phép đo và đơn giản hóa đáng kể việc thiết lập, giám sát, thay thế và hiệu chỉnh micro. EQset có nghĩa là mọi thứ có thể diễn ra nhanh chóng và dễ dàng mà không cần bất kỳ điều chỉnh hoặc hiệu chỉnh micro riêng lẻ nào. Việc đơn giản hóa thiết lập và các tác vụ khác giúp tiết kiệm cả thời gian thiết lập và thời gian đào tạo người vận hành. Tuy nhiên, có một lợi ích bổ sung vượt trội hơn cả việc tiết kiệm thời gian: EQset gần như loại bỏ hoàn toàn rủi ro vốn có của các kết quả sai trên dây chuyền sản xuất hoặc lỗi hiệu chỉnh đối với các tần số nằm ngoài tần số đã hiệu chuẩn trong nghiên cứu và phát triển - những vấn đề thường gặp với các micro khác trên thị trường.

Một lợi ích khác của độ nhạy cố định đồng nhất và đường cong đáp ứng phẳng của mỗi micro EQset là không cần phải hiệu chỉnh riêng cho từng micro. Do đó, không cần phải lưu trữ thông tin hiệu chỉnh đó trên micro thông qua TEDS. Điều này cho phép micro EQset được sử dụng hiệu quả với các hệ thống dựa trên card âm thanh sử dụng nguồn ảo 48V cũng như bất kỳ hệ thống dựa trên CCP nào hiện đang được sử dụng, do đó không cần thiết phải mua thiết bị mới đắt tiền hoặc phải cải tiến lại các hệ thống dựa trên CCP hiện có.

Để tìm hiểu thêm về công nghệ EQset, hãy quét mã QR hoặc truy cập grasacoustics.com/EQset.

Sự ổn định môi trường

Thiết kế độc đáo của GRAS 40PM-1 mang lại cho dòng micro này độ ổn định môi trường vượt trội. Độ lệch trên dây chuyền sản xuất điển hình nhỏ hơn ±0,2 dB, do đó không cần hiệu chỉnh do nhiệt độ hoặc độ ẩm trong suốt một ngày làm việc bình thường trên môi trường dây chuyền sản xuất điển hình. Điều kiện môi trường điển hình trên dây chuyền sản xuất được xác định bởi nhiệt độ dao động từ 13 đến 35°C (55 đến 95°F), áp suất tĩnh dao động từ 983 đến 1043 hPa và độ ẩm không ngưng tụ.

Ứng dụng và cách sử dụng điển hình

Kiểm tra dây chuyền sản xuất các thiết bị âm thanh như loa, bộ thu, loa siêu nhỏ và micro thu nhỏ.
Đo lường trong không gian hạn chế

Khi khởi động, các micro này cần khoảng 5 giây để ổn định, cho độ chính xác tốt hơn 0,1 dB hoặc 1 phút để đạt độ chính xác tối đa.

Thiết kế

GRAS 40PM-1 là một micro mạnh mẽ, tiết kiệm chi phí, được thiết kế để sử dụng trong việc kiểm tra dây chuyền sản xuất loa và bộ chuyển đổi âm thanh. Nó có dải tần rộng, từ 20 Hz đến 20 kHz, và dải động từ 30 dB (A) đến 125 dB.

Tính hiệu quả về chi phí của GRAS 40PM-1 là một yếu tố quan trọng cần xem xét khi thiết lập nhiều dây chuyền sản xuất. Mỗi GRAS 40PM-1 đều có thể thay thế cho bất kỳ GRAS 40PM-1 nào khác mà không cần hiệu chuẩn lại hoặc điều chỉnh thêm.

GRAS 40PM-1 là micro ¼″ dài 34 mm, có thể sử dụng trong các thiết lập hạn chế về không gian, nơi các micro lớn hơn không vừa hoặc gây khó khăn trong việc thử nghiệm. Ngoài ra, khẩu độ nhỏ của nó mang lại lợi thế trong việc thử nghiệm loa siêu nhỏ hoặc micro thu nhỏ. Nên sử dụng micro có đường kính tương tự hoặc nhỏ hơn thiết bị cần đo.

Khả năng tương thích

Dòng micro này hoàn toàn tương thích với các thiết lập nguồn ảo 48V và các thiết lập dựa trên CCP. Do đó, GRAS 40PM-1 có thể được sử dụng trong các thiết lập dây chuyền sản xuất tiết kiệm chi phí mới hoặc để thay thế các micro dựa trên TEDS kém chính xác hơn trong các thiết lập CCP hiện có.

Việc sử dụng hệ thống nguồn ảo kết hợp với một máy phân tích âm thanh như APx500 Flex Audio Analyzer sẽ tạo ra một hệ thống tiết kiệm chi phí, có thể dễ dàng mở rộng hoặc nâng cấp khi cần thiết.

Chuỗi hiệu chuẩn - đo lường

Microphone GRAS 40PM có thể được hiệu chuẩn để đảm bảo thiết bị phía sau (như card âm thanh) được thiết lập chính xác bằng cách sử dụng thiết bị hiệu chuẩn cầm tay như GRAS 42AP hoặc thiết bị hiệu chuẩn đa chức năng như GRAS 42AG. Độ chính xác của 42AG tương đương với microphone 40PM-1. Việc hiệu chuẩn chính xác nhất với 42AG sẽ đạt được ở tần số 250Hz.

Chất lượng và bảo hành

Bộ micro GRAS được cấu tạo từ các linh kiện thuộc danh mục sản phẩm tiêu chuẩn đã được kiểm chứng của chúng tôi, tất cả đều được sản xuất từ vật liệu chất lượng cao và các linh kiện có thương hiệu, được lựa chọn và gia công để đảm bảo độ ổn định và độ bền lâu dài.

Tất cả các bộ phận đều được sản xuất và lắp ráp tại nhà máy ở Đan Mạch bởi các kỹ thuật viên lành nghề và tận tâm.

Nhờ chất lượng cao, chúng tôi bảo hành hai năm đối với các lỗi về vật liệu và tay nghề.

Thông số kỹ thuật

Thông số	Đơn vị	Giá trị
Giới hạn dưới của dải động (nhiễu nhiệt micro)	dB(A)	<30
Giới hạn trên của dải động	dB	125
Độ nhạy @ 250 Hz (±0,2 dB)	dB re 1 V/Pa	-34
Độ nhạy @ 250 Hz (±0,2 dB)	mV/Pa	20
Nguồn điện (dòng không đổi)	mA	4 – 10

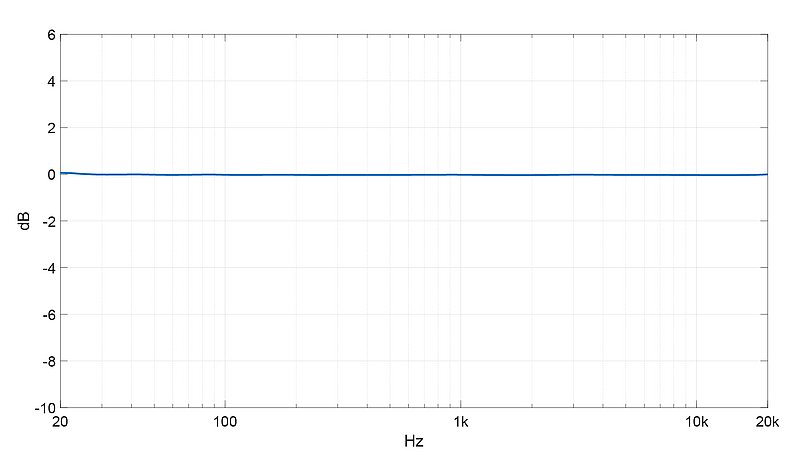

Đáp ứng áp suất (±0,5 dB)	Hz	20 – 20 kHz
Điện áp phân cực DC đầu ra	V	13,7 ± 0,5
Trở kháng đầu ra	Ω	<50
Phạm vi nhiệt độ	°C / °F	-10 – 55 / 14 – 131
Phạm vi độ ẩm không ngưng tụ	% RH	0 – 90
Tiêu chuẩn CE / RoHS / WEEE		Có / Có / Có
Chiều dài cáp tối đa	m	10 (@ 4 mA)
