Microphone đầu dò CCP GRAS 40SC

Microphone thăm dò CCP 40SC là một thiết bị nhỏ gọn, được cấp nguồn bằng dòng điện không đổi, dùng để đo áp suất âm thanh trong các không gian nhỏ, trong môi trường khắc nghiệt và ở khoảng cách rất gần với nguồn âm thanh. Trở kháng đầu vào âm thanh cao ở đầu thăm dò giúp giảm thiểu ảnh hưởng của nó đến trường âm thanh, trong khi ống thép không gỉ của thăm dò có thể chịu được nhiệt độ lên đến 800 ºC.

Công nghệ

Ứng dụng và cách sử dụng điển hình

Đo trở kháng âm thanh
Đo lường hệ thống xả
Các phép đo trường gần
Các phép đo ở nhiệt độ cao
Đo lường sự phân bố áp suất trong các không gian nhỏ.

Thiết kế

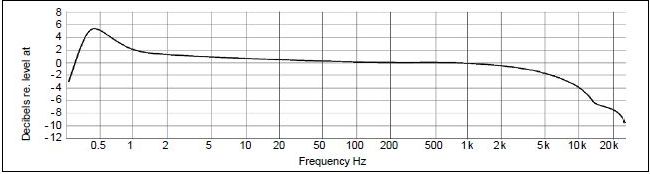

Thiết bị GRAS 40SC được cấu tạo với các ống thăm dò bằng thép không gỉ có thể tháo rời, dẫn tín hiệu âm thanh đến một micro phân cực trước bên trong vỏ của 40SC. Sau khi được micro thu nhận, tín hiệu âm thanh được truyền đến một ống dẫn sóng khớp trở kháng giúp loại bỏ các phản xạ bên trong không mong muốn. Kết quả là đáp tuyến tần số mượt mà trong khoảng từ 2 Hz đến 20 kHz. Micro bên trong được kết nối với bộ tiền khuếch đại CCP có dải động cao; đảm bảo phạm vi đo từ khoảng 40 dB đến 160 dB so với 20 μPa.

Ổ cắm BNC tích hợp dùng để lấy nguồn điện và truyền tín hiệu đến nguồn điện có dòng điện không đổi, ví dụ như nguồn GRAS 12AL CCP hoặc bất kỳ nguồn điện có dòng điện không đổi tương thích nào khác.

Microphone thăm dò CCP 40SC được bù áp suất bên trong để cân bằng áp suất bên trong microphone với áp suất tĩnh tại đầu dò. Do đó, áp suất tĩnh bên trong 40SC sẽ tự điều chỉnh theo áp suất tĩnh hiện có tại đầu dò; quá trình này diễn ra với hằng số thời gian xấp xỉ 0,1 giây.

Máy đo 40SC có thể sử dụng với nhiều chiều dài đầu dò khác nhau và được cung cấp kèm theo bốn chiều dài đầu dò tiêu chuẩn, đó là: 20 mm, 40 mm, 80 mm và 160 mm. Có thể tạo ra các chiều dài trung gian bằng cách cắt các chiều dài tiêu chuẩn này. Ngoài ra, các ống thép không gỉ có thể được uốn cong với bán kính nhỏ đến 5 mm mà không làm giảm chất lượng âm thanh của hệ thống. Một ống đầu dò mềm dẻo cũng được cung cấp để sử dụng trong các phép đo mà việc sử dụng ống thép không gỉ cứng không khả thi. Tuy nhiên, điều này sẽ làm giảm nhẹ hiệu suất âm thanh của hệ thống.

Thiết kế góc vuông của 40SC làm cho nó đặc biệt phù hợp để đo đạc trên hệ thống khí thải và các loại máy móc khác nói chung, cũng như để quét các bề mặt rung động như màng loa và thùng loa.

Kích thước nhỏ gọn, trọng lượng nhẹ và cấu tạo hoàn toàn bằng thép không gỉ của 40SC khiến nó trở nên chắc chắn, dễ sử dụng và dễ lắp đặt.

Thông số kỹ thuật

Phân cực/Kết nối		0 V / CCP
Dải tần số (±3 dB)	Hz	2 đến 8 k
Giới hạn dưới của dải động (nhiễu nhiệt micro)	dB(A)	40
Giới hạn trên của dải động	dB	>160
Đặt độ nhạy @250 Hz (±3 dB)	mV/Pa	3
Điện áp phân cực	V	0 V / CCP
Nguồn cấp (Constant Current Power)	mA	2 đến 20
Tuân thủ IEC 61094-4		WS3P
Trở kháng đầu ra	Ω	<50
Phạm vi nhiệt độ hoạt động	°C / °F	-25 đến 700 / -13 đến 1292
Phạm vi nhiệt độ lưu trữ	°C / °F	-40 đến 85 / -40 đến 185
Phạm vi nhiệt độ với tiền khuếch đại GRAS, hoạt động	°C / °F	-25 đến 70 / -13 đến 158
Loại đầu nối		BNC
Đạt chuẩn CE/RoHS/Đăng ký WEEE		Có/Có/Có
Cân nặng	g / oz	40 / 1.4110
