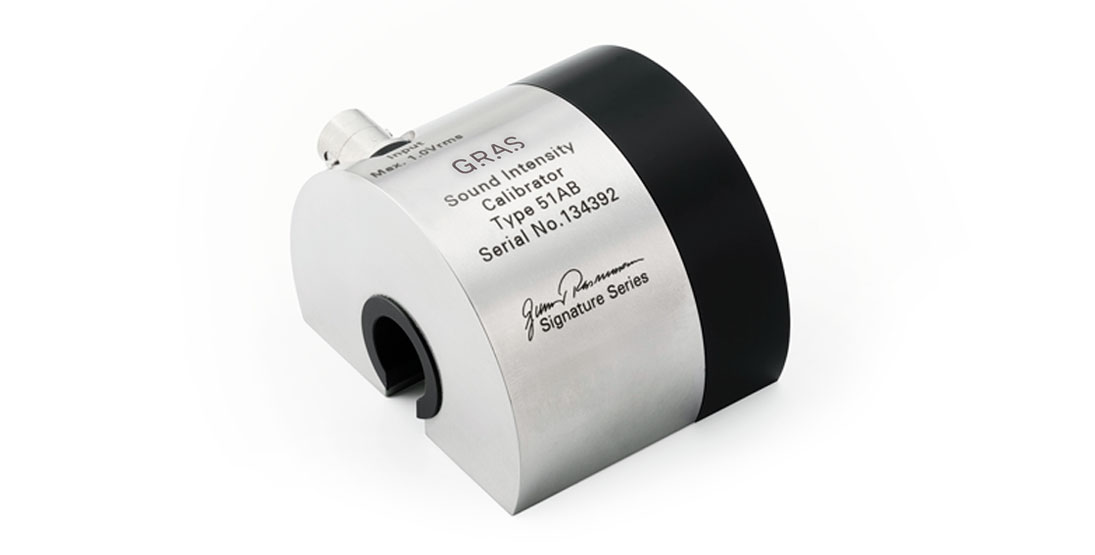

Máy hiệu chuẩn pha GRAS 51AB theo tiêu chuẩn IEC 61043

Bộ hiệu chuẩn cường độ âm thanh 51AB là một bộ ghép nối dùng để hiệu chuẩn pha và mức độ của các cặp micro đo cường độ âm thanh. Nó có thể được sử dụng để kiểm tra cường độ dư, hiệu chuẩn mức cường độ âm thanh và hiệu chuẩn vận tốc hạt theo tiêu chuẩn IEC 1043 Điện âm học - Dụng cụ đo cường độ âm thanh - Đo bằng các cặp micro cảm biến áp suất.

Công nghệ

Ứng dụng và cách sử dụng điển hình

Đo lường theo tiêu chuẩn IEC 1043
Hiệu chỉnh pha và mức độ của các cặp micro đo cường độ âm thanh
Kiểm tra cường độ dư
Hiệu chuẩn vận tốc hạt

Thiết kế

GRAS 51AB có thể được kết nối với máy phát tín hiệu bên ngoài tạo ra nhiễu trắng, nhiễu hồng hoặc âm thanh thuần túy.

Đặc điểm quan trọng nhất của một đầu dò cường độ âm thanh là khả năng đo phần thực của cường độ âm thanh phức tạp trong các trường âm thanh có độ phản hồi cao cũng như trong các trường âm thanh có mức độ nhiễu nền cao. Khả năng này phụ thuộc phần lớn vào đáp ứng pha của cặp micro đo cường độ và đối với các cặp micro chất lượng cao, sự khác biệt về đáp ứng pha phải cực kỳ nhỏ.

Bộ hiệu chuẩn pha bao gồm một nguồn âm thanh tạo ra trường áp suất âm thanh được xác định rõ ràng đồng thời trên cả hai màng loa của micro đo. Khi được sử dụng để kiểm tra cường độ dư, áp suất âm thanh trên cả hai màng loa của micro hoàn toàn giống nhau, nhưng với độ lệch pha cực nhỏ. Độ lệch pha này có thể được biểu thị bằng chỉ số cường độ áp suất cho một khoảng cách danh nghĩa giữa hai micro nhất định.

Tiêu chuẩn IEC 61043 quy định chỉ số cường độ áp suất cho khoảng cách giữa các micro danh nghĩa là 25 mm. Với khoảng cách giữa các micro này, bộ hiệu chuẩn pha có chỉ số cường độ áp suất lớn hơn 27 dB, tương ứng với độ lệch pha nhỏ hơn 0,006° ở tần số 100 Hz.

Để hiệu chuẩn cường độ âm thanh và vận tốc hạt, một phần tử dịch pha được chèn vào giữa phần nguồn và phần thu của thiết bị hiệu chuẩn. Điều này dẫn đến sự dịch pha trong áp suất âm thanh tại một trong các micro; tương tự như trong môi trường tự do. Kết quả là tín hiệu đầu ra từ các micro tương tự như tín hiệu thu được nếu cặp micro được đặt trong môi trường tự do.

Bộ hiệu chuẩn pha có thể được sử dụng với micro 1/2 inch hoặc, bằng cách sử dụng các bộ chuyển đổi đi kèm, micro 1/4 inch. Micro được lắp vào các lỗ đối diện ở hai đầu của bộ hiệu chuẩn pha và màng loa được tiếp xúc với áp suất âm thanh do nguồn âm thanh tích hợp tạo ra. Để hiệu chuẩn pha chính xác ở tần số thấp, micro phải thuộc loại có độ nhạy cực thấp với áp suất âm thanh tại các kênh cân bằng áp suất của chúng, ví dụ như với Cặp Micro Cường độ Âm thanh GRAS 40AI. Khi các micro này được lắp vào bộ ghép cường độ âm thanh, chỉ có màng loa tiếp xúc với áp suất âm thanh do nguồn âm thanh tạo ra. Các kênh cân bằng áp suất (thường ở phía sau micro) không tiếp xúc với cùng áp suất âm thanh như màng loa, và do đó ảnh hưởng của kênh cân bằng áp suất đến đặc tính pha của micro không được đo. Cặp micro đo cường độ âm thanh GRAS 40AI có hệ thống thông hơi được thiết kế đặc biệt, đảm bảo độ nhạy cực thấp với áp suất âm thanh tại các lỗ thông hơi cân bằng áp suất trong phạm vi tần số hoạt động.

Máy phát tín hiệu ngoài được kết nối với đầu nối BNC ở bên cạnh thiết bị 51AB. Để đạt được mức áp suất âm thanh khoảng 110 dB (so với 20 μPa) bên trong bộ ghép nối và cả hai micro được lắp vào, máy phát tín hiệu cần cung cấp khoảng 300 mVRMS.

Thông số kỹ thuật

Tần số	Hz	50 đến 6,3 kHz
Tín hiệu đầu vào tối đa	Vrms	1
Tiêu chuẩn ANSI	–	S1.10
Tiêu chuẩn IEC	–	61043
Phạm vi nhiệt độ hoạt động	°C / °F	5 đến 40 / 41 đến 104
Cân nặng	g / oz	515 / 18,166
