Giới thiệu
GRAS 43BB là hệ thống mô phỏng tai có độ nhiễu thấp, độ nhạy cao, dùng để đo mức áp suất âm thanh gần hoặc dưới ngưỡng nghe của con người.
Nó có mức nhiễu nền rất thấp – dưới 10,5 dB(A) – và có thể đo mức âm thanh dưới hoặc gần ngưỡng nghe của con người. Để so sánh, một thiết bị mô phỏng tai tiêu chuẩn IEC 60318-4 (711) với micro GRAS 40AG 1/2" có mức nhiễu nền là 24,2 dB(A).
Nó bao gồm thiết bị mô phỏng tai theo tiêu chuẩn IEC 60318-4 nổi tiếng và hệ thống micro độ nhiễu thấp GRAS 40HT.
Ứng dụng và cách sử dụng điển hình
43BB được phát triển để đáp ứng nhu cầu thử nghiệm nghiên cứu và phát triển tai nghe của ngành công nghiệp điện tử tiêu dùng, đặc biệt là tai nghe nhét tai có chức năng khử tiếng ồn chủ động. Vì nó có thể đo được cả những âm thanh ở mức dưới ngưỡng nghe của con người, nên nó có thể đo được ảnh hưởng của các linh kiện điện tử đến đáp ứng âm thanh của tai nghe.
Độ nhiễu nội tại thấp của hệ thống cũng có nghĩa là sự tương quan với kết quả nghe chủ quan rất tốt, và cho phép nghiên cứu THD và tiếng rè ở mức rất thấp.
43BB có thể được lắp đặt trong cấu hình đơn âm bên trong thiết bị kiểm tra thiết bị bảo vệ thính giác KEMAR (45BB và 45BC) hoặc GRAS 45CA. Do chiều dài của bộ tiền khuếch đại 26HG 1/4", không thể sử dụng 43BB trong cấu hình hai tai bên trong bất kỳ thiết bị kiểm tra GRAS nào. Đối với cấu hình hai tai KEMAR, có sẵn GRAS 43BB-1. Nó giống hệt 43BB ngoại trừ bộ tiền khuếch đại được gắn thông qua một bộ chuyển đổi góc cạnh.
Để gắn 43BB vào KEMAR, có thể sử dụng bộ nối dài ống tai tiêu chuẩn như Bộ nối dài ống tai thẳng GRAS RA0237 dành cho KEMAR. Nếu gắn vào GRAS 45CA, có thể sử dụng Bộ giữ vành tai GRAS RA0172.
Thiết kế
Về cơ bản, 43BB bao gồm một Bộ mô phỏng tai độ nhiễu thấp và hệ thống micro độ nhiễu thấp 40HT. Bộ mô phỏng tai độ nhiễu thấp này giống hệt với Bộ mô phỏng tai tiêu chuẩn IEC 60318-4 (711) nổi tiếng, nhưng micro tích hợp là micro 40AH có mức nhiễu nền được giảm thiểu đặc biệt để đạt được dải động lớn. Màng loa của nó được điều chỉnh đặc biệt để mang lại độ nhạy cao kết hợp với khả năng tạo ra nhiễu nội bộ thấp.
Hệ thống micro nhiễu thấp 40HT bao gồm micro áp suất phân cực ngoài 40AH ½” với mức nhiễu nền được giảm thiểu đặc biệt, và bộ tiền khuếch đại 26HG ¼”. 26HG tương tự như bộ tiền khuếch đại tiêu chuẩn GRAS 26AC ¼” với cáp tích hợp dài 3 m, nhưng có trở kháng đầu vào 40 GΩ để cho phép đo nhiễu ở mức thấp. Nó có một cáp nhẹ tích hợp được trang bị đầu nối LEMO 7 chân cắm vào bộ khuếch đại và lọc 26HT.
Bộ tiền khuếch đại được kết nối với bộ mô phỏng tai thông qua bộ chuyển đổi GR0010. Chúng được dán cố định để đảm bảo bụi bẩn không ảnh hưởng đến khả năng giảm nhiễu của bộ mô phỏng tai. Để hoàn thiện hệ thống, một mô-đun nguồn đặc biệt được bao gồm trong gói hàng, đó là Mô-đun nguồn 1 kênh 12HF dành cho hệ thống giảm nhiễu.
Trở kháng đầu vào âm thanh của Máy mô phỏng tai giảm tiếng ồn giống hệt với Máy mô phỏng tai GRAS RA0045 theo tiêu chuẩn IEC 60318-4 và do đó, tác động lên nguồn âm thanh theo cách rất giống với tai người. Nó bao gồm một số thể tích được thiết kế cẩn thận, được kết nối thông qua các rãnh điện trở được xác định rõ ràng và điều chỉnh chính xác. Trong một mạch điện tương đương, tụ điện sẽ đại diện cho các thể tích, và điện cảm và điện trở sẽ lần lượt đại diện cho khối lượng không khí và lưu lượng không khí bên trong các rãnh điện trở.

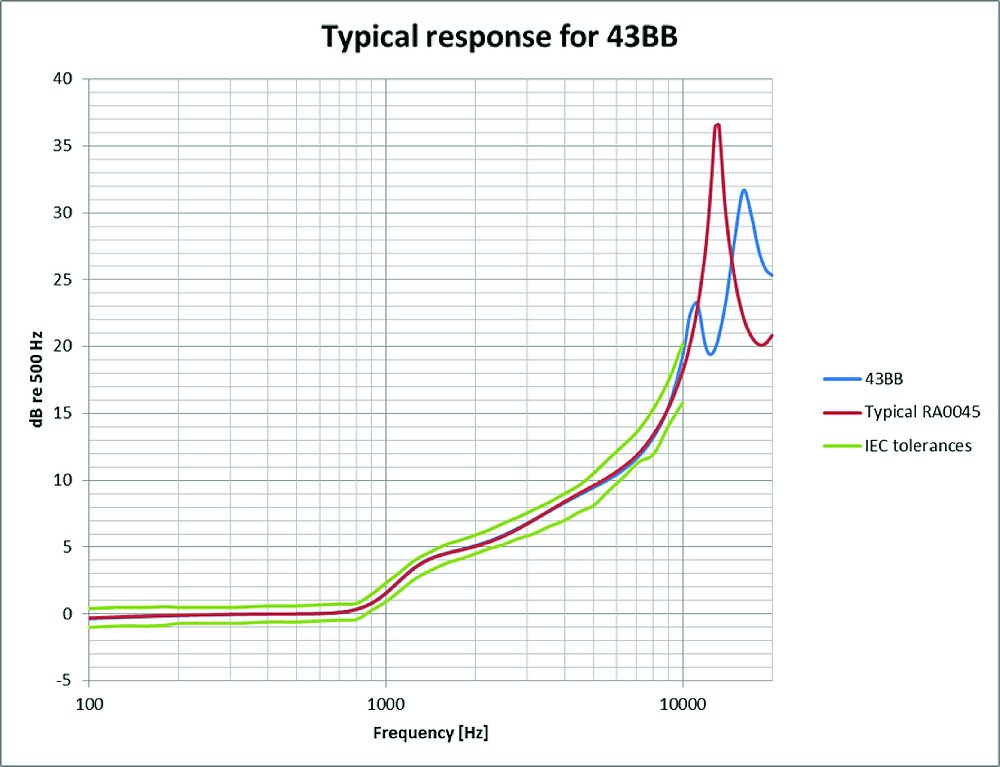

Đáp tuyến tần số của hệ thống mô phỏng tai giảm nhiễu 43BB rất giống với hệ thống mô phỏng tai tiêu chuẩn 60318-4 ở dưới 10 kHz. Trên 10 kHz, sự khác biệt về trở kháng màng loa micro dẫn đến những khác biệt đáng kể. Hệ thống mô phỏng tai tiêu chuẩn có cộng hưởng Q cao quanh mức 13,5 kHz liên quan đến chiều dài ống tai và trở kháng màng loa. Trong phiên bản giảm nhiễu của hệ thống mô phỏng tai, cộng hưởng Q cao duy nhất được thay thế bằng hai cộng hưởng. Một bộ lọc điều khiển cộng hưởng cơ học của micro giảm nhiễu. Sự kết hợp giữa bộ lọc và độ giảm chấn thấp của màng loa triệt tiêu đỉnh cao của cộng hưởng trong hệ thống mô phỏng.
Khả năng tương thích
Cáp 43BB phải được kết nối với bộ khuếch đại và lọc 26HT, bộ này sẽ khuếch đại tín hiệu lên 20 dB. Cáp 26HT phải được kết nối với mô-đun nguồn 1 kênh 12HF dành cho hệ thống giảm nhiễu. Mô-đun nguồn cung cấp tất cả các điện áp cần thiết để cấp nguồn cho tiền khuếch đại và phân cực micro.
Dịch vụ
Nếu chẳng may làm hỏng màng loa của micro GRAS, trong hầu hết các trường hợp, chúng tôi sẽ đổi cho bạn một chiếc micro mới với chi phí rất hợp lý và thời gian hoàn trả ngắn. Điều này không chỉ bảo vệ khoản đầu tư của bạn mà còn đáp ứng yêu cầu của bộ phận kiểm soát chất lượng vì bạn không cần phải lo lắng về số seri mới, v.v.
Sự định cỡ
Khi xuất xưởng, tất cả các thiết bị mô phỏng tai đạt tiêu chuẩn GRAS đều đã được hiệu chuẩn trong môi trường phòng thí nghiệm được kiểm soát bằng thiết bị hiệu chuẩn có thể truy xuất nguồn gốc. Tùy thuộc vào mục đích sử dụng, môi trường đo lường và chương trình kiểm soát chất lượng nội bộ, chúng tôi khuyến nghị nên hiệu chuẩn lại thiết bị mô phỏng tai ít nhất một lần mỗi năm.
Bảng hiệu chuẩn riêng cho hệ thống mô phỏng tai được đính kèm.
Hiệu năng và bảo hành
Microphone GRAS được cấu tạo từ các linh kiện thuộc danh mục sản phẩm tiêu chuẩn đã được kiểm chứng của chúng tôi, tất cả đều được sản xuất từ vật liệu chất lượng cao và các linh kiện có thương hiệu, được lựa chọn và gia công để đảm bảo độ ổn định và độ bền lâu dài.
Tất cả các bộ phận đều được sản xuất và lắp ráp tại nhà máy ở Đan Mạch bởi các kỹ thuật viên lành nghề và tận tâm trong môi trường phòng sạch được kiểm định. Màng loa, thân micro và lưới bảo vệ độc đáo được làm bằng thép không gỉ cao cấp, giúp bộ micro có khả năng chống lại các hư hại vật lý cũng như ăn mòn do không khí hoặc khí gây ra.
Điều này, cùng với đầu nối micro mạ vàng được gia cố đảm bảo kết nối cực kỳ đáng tin cậy, cho phép chúng tôi cung cấp bảo hành 5 năm đối với các lỗi về vật liệu và tay nghề.
