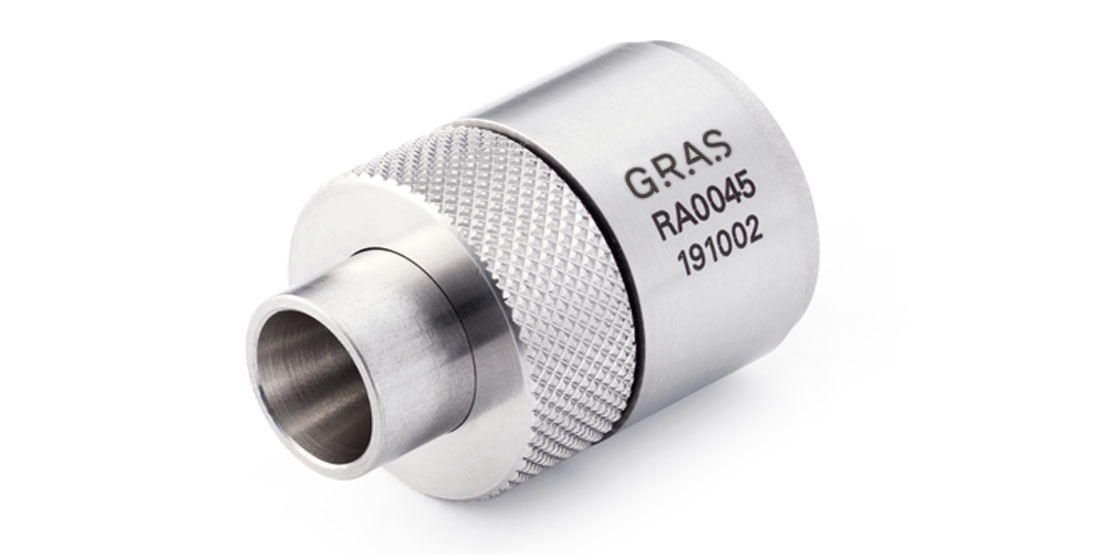

GRAS RA0045 Thiết bị mô phỏng tai phân cực ngoài theo IEC 60318-4 (60711)

  •  Mã sản phẩm: GRAS RA0045
     Danh mục: GRAS Sound & Vibration
  •  Lượt xem: 6
     Tình trạng: Còn hàng

  • Thể tích: 1260 mm³ @ 500 Hz
    Dải động: 25 dB(A) đến 164 dB
    Độ nhạy: 12,5 mV/Pa
    IEC: 60318-4

  • Giá bán: Liên hệ
  • 0903368648
    +84903368648
Thông tin sản phẩm

GRAS RA0045 là một thiết bị mô phỏng tai có trở kháng đầu vào âm thanh gần giống với trở kháng của tai người bình thường. Thiết bị này bao gồm một micro áp suất 40AG và được hiệu chuẩn riêng với loại micro cụ thể này.

Công nghệ

Giới thiệu

Bộ mô phỏng tai RA0045 được dùng để thực hiện các phép đo âm thanh trên tai nghe được kết nối với tai người thông qua các phụ kiện như ống dẫn, khuôn tai hoặc nút tai. Trở kháng đầu vào âm thanh của RA0045 rất giống với trở kháng của tai người và do đó, tác động lên nguồn âm thanh theo cách tương tự.

RA0045 đáp ứng các yêu cầu quốc tế sau:

  • IEC 60318-4: Thiết bị mô phỏng bịt tai để đo lường tai nghe được gắn vào tai bằng nút bịt tai.
  • Khuyến nghị ITU-T P.57 (08/96) Loạt P: Chất lượng truyền dẫn điện thoại, Thiết bị đo lường khách quan: Tai nhân tạo.

Nó được đo và hiệu chuẩn theo Khuyến nghị P.57 của ITU-T.

Thiết kế

RA0045 bao gồm một số thể tích được thiết kế cẩn thận, kết nối với nhau thông qua các rãnh điện trở được xác định rõ ràng và điều chỉnh chính xác. Trong một mạch điện tương đương, tụ điện sẽ đại diện cho các thể tích, còn điện cảm và điện trở sẽ lần lượt đại diện cho khối lượng không khí và lưu lượng không khí bên trong các rãnh điện trở.

Sản phẩm được trang bị micro áp suất phân cực ngoài GRAS 40AG 1/2" tích hợp sẵn và biểu đồ hiệu chuẩn riêng cho bộ mô phỏng tai.

Ứng dụng và cách sử dụng điển hình

RA0045 dùng để đo các thiết bị tai nghe và máy trợ thính được gắn vào tai người thông qua các phụ kiện như ống dẫn âm, khuôn tai hoặc nút tai.

Theo khuyến nghị P.57 của ITU-T, thiết bị này có thể được sử dụng với các thiết bị mô phỏng vành tai GRAS sau đây để kiểm tra điện thoại:

  • GRAS RA0056 Mô phỏng vành tai rò rỉ thấp
  • GRAS RA0057 Mô phỏng vành tai rò rỉ cao

Nó cũng là một phần của tai nhân tạo GRAS 43AC , một bộ dụng cụ thử nghiệm hoàn chỉnh để kiểm tra âm thanh của tai nghe được gắn vào tai bằng các miếng đệm.

Có đầy đủ các phụ kiện để thực hiện phép đo theo tiêu chuẩn IEC 60318-4. Xem mục Thông tin đặt hàng.

Khả năng tương thích

RA0045 có thể được sử dụng với bộ tiền khuếch đại LEMO tiêu chuẩn, ví dụ như bộ tiền khuếch đại GRAS 26AK 1/2" hoặc bộ tiền khuếch đại GRAS 26AC 1/4" được trang bị bộ chuyển đổi. Đối với bộ tiền khuếch đại 1/4", hãy sử dụng bộ chuyển đổi thẳng RA0003 hoặc bộ chuyển đổi góc vuông RA0001.

Thông số kỹ thuật

Phân cực/Kết nối – 200 V / Truyền thống
Giới hạn dưới của dải động lý thuyết với bộ tiền khuếch đại GRAS dB(A) 25
Giới hạn trên của dải động lý thuyết với bộ tiền khuếch đại GRAS ở nguồn điện +28 V / ±14 V dB 153
Giới hạn trên của dải động lý thuyết với bộ tiền khuếch đại GRAS ở nguồn điện +120 V / ±60 V dB 164
Đặt độ nhạy ở mức 250 Hz (±3 dB) mV/Pa 12,5
Đặt độ nhạy ở mức 250 Hz (±3 dB) dB so với 1V/Pa -38
Tần số cộng hưởng kHz 13,5
Thể tích khớp nối mm³ 1260 @ 500 Hz
Phạm vi nhiệt độ, hoạt động °C / °F -30 đến 60 / -22 đến 140
Hệ số nhiệt độ @250 Hz dB/°C / dB/°F 0,05
Phạm vi độ ẩm không ngưng tụ % RH Từ 0 đến 90
Tiêu chuẩn ANSI – S3.7
Tiêu chuẩn IEC – 60318-4 (trước đây là 60711)
Khuyến nghị của ITU-T – Trang 57
Đạt tiêu chuẩn CE/RoHS/Đăng ký WEEE – Có/Có, Có
Cân nặng g/oz 52 / 1,8

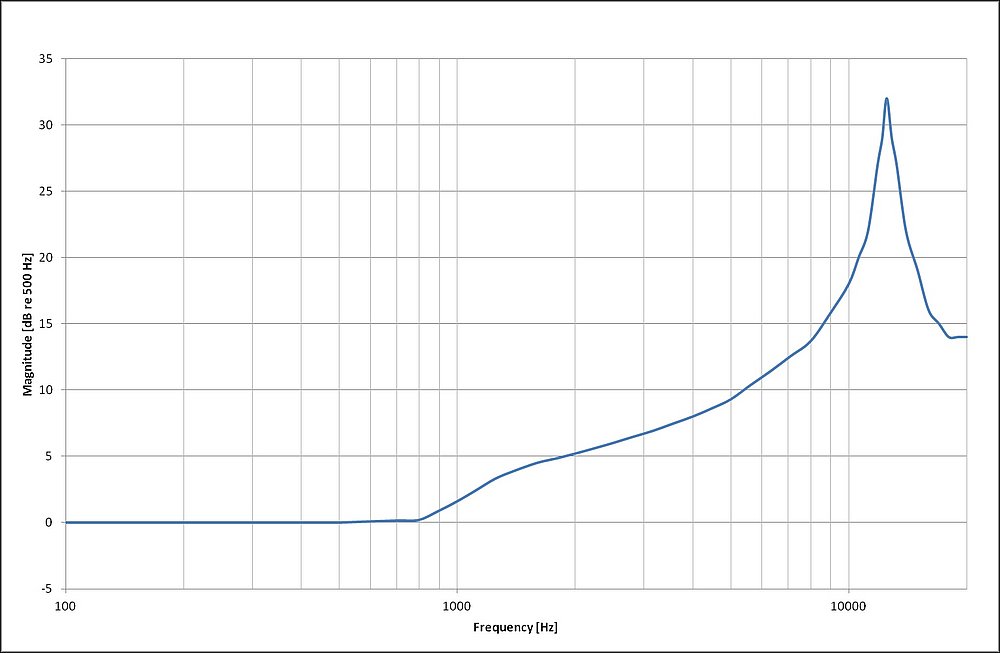

Đáp ứng tần số điển hình

GRAS Sound & Vibration có quyền thay đổi thông số kỹ thuật và phụ kiện mà không cần báo trước.

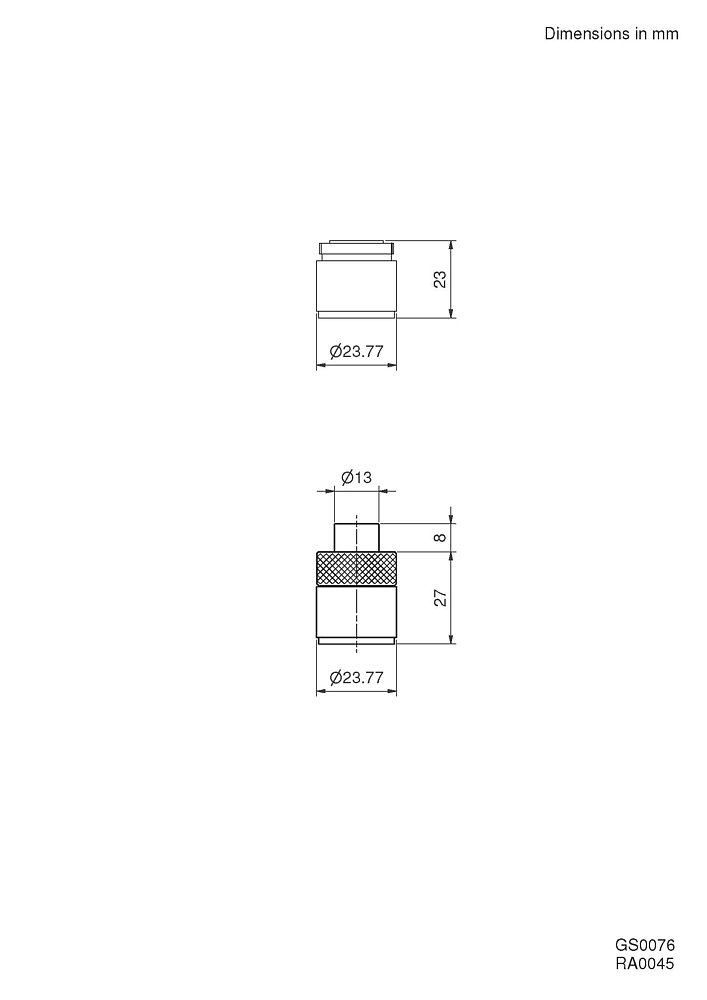

Kích thước
