GRAS 50GI CCP Intensity Probe

  •  Mã sản phẩm: GRAS 50GI
     Danh mục: GRAS Sound & Vibration
  •  Lượt xem: 14
     Tình trạng: Còn hàng

  • Dải tần số: Tham khảo IEC 61043 Loại 1.
    Dải động: 27 dB(A) đến 146.
    Độ nhạy: 12,5 mV/Pa

  • Giá bán: Liên hệ
  • 0903368648
    +84903368648
Thông tin sản phẩm

GRAS 50GI là đầu dò cường độ âm thanh dùng để kết nối trực tiếp với các máy phân tích tín hiệu hoặc thiết bị thu thập dữ liệu có đầu vào IEPE. Đầu dò bao gồm một cặp micro chính xác được phân cực trước và khớp pha, đáp ứng các yêu cầu trong tiêu chuẩn IEC 61043 dành cho đầu dò cường độ loại 1. Các bộ tiền khuếch đại CCP nhỏ gọn, chắc chắn kích thước 1/4" đảm bảo giảm thiểu nhiễu đến trường âm thanh để đo lường chính xác trong toàn bộ dải tần số.

Công nghệ

Ứng dụng và cách sử dụng điển hình

  • Đo cường độ âm thanh
  • Vị trí nguồn âm thanh
  • Đo công suất âm thanh
  • Các phép đo theo tiêu chuẩn IEC 61043
  • Xếp hạng nguồn âm thanh
  • Bản đồ cường độ âm thanh

Thiết kế

Bộ đầu dò bao gồm các miếng đệm cứng có thể thay thế được để điều chỉnh khoảng cách giữa các micro từ 12 mm đến 100 mm, giúp đầu dò có thể bao phủ dải tần từ 50 Hz đến 10 kHz.

Tất cả các thành phần đều được chế tạo đặc biệt cho các ứng dụng đo cường độ âm thanh. Mỗi bộ tiền khuếch đại micro nhỏ có đường kính 1/4 inch và chiều dài 40 mm được đặt trong vỏ thép không gỉ chắc chắn, cho phép thiết kế đầu dò mới nhằm giảm thiểu nhiễu loạn trường âm thanh do ảnh hưởng của bóng và nhiễu xạ gây ra, và tính đối xứng cho phép hiệu chuẩn đáng tin cậy như được mô tả trong tiêu chuẩn đề xuất (ISO/DIS 9614-2) về đo công suất âm thanh bằng cách sử dụng phép đo cường độ âm thanh.

Bộ đo cường độ âm thanh CCP GRAS 50GI bao gồm một cặp micro đo cường độ âm thanh 40GK, hai bộ tiền khuếch đại micro CCP 26CB, bốn miếng đệm chắc chắn với nhiều chiều dài khác nhau, màng chắn gió và tay cầm đầu dò.

Súng Type 50GI được giao kèm hộp đựng như một bộ dụng cụ hoàn chỉnh, sẵn sàng sử dụng, bao gồm tất cả các phụ kiện đã nêu ở trên.

Các micro này là loại micro phân cực trước trường tự do 1/2 với hệ thống cân bằng áp suất được thiết kế độc đáo, đảm bảo đặc tính pha được xác định cực kỳ rõ ràng.

Các micro và tiền khuếch đại được gắn trên một đầu xoay trên cần gạt dạng ống lồng của tay cầm. Để bao phủ toàn bộ dải tần từ 50 Hz đến 10 kHz, đầu dò 50GI được cung cấp kèm theo bốn miếng đệm chắc chắn để đặt các micro ở khoảng cách 12 mm, 25 mm, 50 mm và 100 mm. Các miếng đệm này có thể dễ dàng thay thế mà không cần tháo rời đầu dò.

Thông số kỹ thuật

Thông số Giá trị Đơn vị
Phân cực/Kết nối 0 V / CCP –
Dải tần số (±2 dB) Tham khảo IEC 61043 Loại 1 Hz
Giới hạn dưới của dải động (nhiễu nhiệt micro) 27 dB(A)
Giới hạn trên của dải động 146 dB
Độ nhạy tại 250 Hz (±2 dB) 12,5 mV/Pa
Vị trí lỗ thông hơi micro Ở phía sau –
Phạm vi nhiệt độ hoạt động 5 đến 40 / 41 đến 104 °C / °F
Hệ số nhiệt độ @250 Hz -0,01 dB/°C / dB/°F
Phạm vi độ ẩm không ngưng tụ 0 – 100 % RH
Hệ số độ ẩm @250 Hz -0,001 dB/% RH
Ảnh hưởng dao động dọc trục @1 m/s² 66 dB so với 20 µPa
Loại đầu nối BNC –
Tiêu chuẩn đạt được CE / RoHS / WEEE –
Cân nặng 300 / 10,582 g / oz

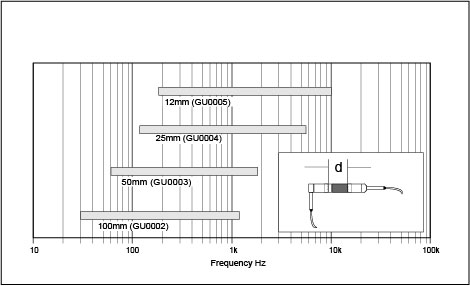

Dải tần số cho các loại miếng đệm micro khác nhau

GRAS Sound & Vibration có quyền thay đổi thông số kỹ thuật và phụ kiện mà không cần báo trước.
