Giới thiệu
Máy mô phỏng đầu và thân KEMAR được Knowles giới thiệu vào năm 1972 và nhanh chóng trở thành tiêu chuẩn ngành cho các nhà sản xuất máy trợ thính và các nhà nghiên cứu thính học (truy cập KEMAR.us để đọc toàn bộ câu chuyện). Nó dựa trên kích thước đầu và thân trung bình của nam và nữ trên toàn thế giới. Nó đáp ứng các yêu cầu của ANSI S3.36/ASA58-2012 và IEC 60318-7:2017.
Mô hình KEMAR Head and Torso hiện tại có kích thước và đặc tính âm học giống hệt mô hình KEMAR ban đầu, nhưng đã được GRAS phát triển thêm để đáp ứng nhu cầu của ngành công nghiệp về các phép đo thực tế đối với máy trợ thính, tai nghe và bộ tai nghe. Nó cung cấp hiện tượng nhiễu xạ âm học tương tự như hiện tượng gặp phải xung quanh vùng đầu và thân người trung bình, cả ở cự ly gần và xa.
Vì tất cả các thiết bị 45BC KEMAR được cấu hình sẵn đều bao gồm cùng một thiết bị 45BC KEMAR cơ bản chưa được cấu hình, cộng thêm một bộ phụ kiện dành riêng cho ứng dụng, nên thông tin đầy đủ về một cấu hình KEMAR cụ thể được thu thập bằng cách kết hợp thông tin về thiết bị 45BC KEMAR chưa được cấu hình và thông tin cho một phiên bản đã được cấu hình cụ thể như được trình bày trong văn bản này. Bạn có thể tìm hiểu thêm về KEMAR chưa được cấu hình tại đây .
Khả năng tương thích TEDS
Tất cả các cấu hình KEMAR dựa trên CCP đều tuân thủ tiêu chuẩn IEEE 1451.4 TEDS v. 1.0. Nếu nền tảng đo lường của bạn hỗ trợ Bảng dữ liệu điện tử cảm biến (TEDS), bạn sẽ có thể đọc và ghi dữ liệu như thuộc tính và dữ liệu hiệu chuẩn.
Thiết kế

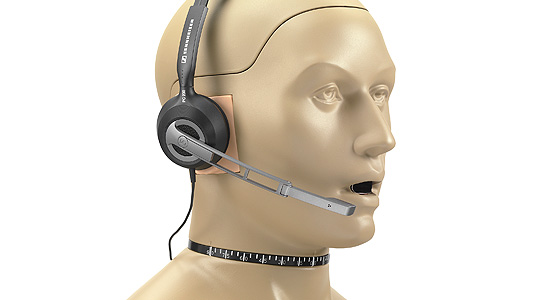

45BC-16 là một thiết bị KEMAR với bộ mô phỏng tai độ phân giải cao được phân cực trước và vành tai theo kích thước nhân trắc học, dùng để kiểm tra thính lực 2 kênh và tai nghe.
Thiết bị được giao hoàn toàn cấu hình sẵn, hiệu chuẩn riêng lẻ và sẵn sàng sử dụng. Ngoài giấy chứng nhận hiệu chuẩn hệ thống, một USB flash chứa dữ liệu mô phỏng cũng được bao gồm.
Các thành phần chính đặc trưng cho cấu hình của 45BC-16 là thiết bị mô phỏng tai độ phân giải cao GRAS RA0404 và vành tai đo nhân trắc học KB5000/KB50001.
Máy mô phỏng miệng GRAS theo tiêu chuẩn ITU-T Rec. P51 với bộ khuếch đại công suất tích hợp.
Tín hiệu liên tục tối đa mà miệng có thể tạo ra trong các dải 1/3 quãng tám là 100dB so với 20µPa trong dải tần từ 100Hz đến 16kHz. Loa của máy chấp nhận tín hiệu bên ngoài trực tiếp hoặc thông qua bộ khuếch đại công suất tích hợp (khi được cấp nguồn).
Bộ mô phỏng tai độ phân giải cao
RA0404 có trở kháng đầu vào âm thanh rất giống với tai người, và do đó, tải nguồn âm thanh theo cách tương tự. Nó bao gồm một số thể tích được thiết kế cẩn thận, được kết nối thông qua các rãnh điện trở được xác định rõ ràng và điều chỉnh chính xác. Trong một mạch điện tương đương, tụ điện sẽ đại diện cho các thể tích, và điện cảm và điện trở sẽ lần lượt đại diện cho khối lượng không khí và lưu lượng không khí bên trong các rãnh điện trở.
Bộ mô phỏng tai độ phân giải cao RA0404 khắc phục được những hạn chế của bộ mô phỏng tai tiêu chuẩn IEC60318-4 ở tần số trên 10 kHz. Cộng hưởng dốc ở 13,5 kHz đã được thay thế bằng cộng hưởng giảm chấn đáng kể và dải tần số hữu ích hiện được mở rộng đến 20 kHz trong một dải dung sai hẹp. Nó tuân thủ tiêu chuẩn IEC60318-4 và trở kháng truyền âm của nó nằm trong dải dung sai được quy định bởi IEC60318-4. Từ 10 đến 20 kHz, trở kháng truyền nằm trong khoảng ± 2,2 dB, từ 20 kHz đến 50 kHz nằm trong khoảng ±3,2 dB, dẫn đến độ lặp lại được cải thiện đáng kể. Ngoài ra, giờ đây có thể thực hiện các phép đo THD thực tế.
Thiết bị được đo và hiệu chuẩn theo tiêu chuẩn IEC60318-4 và Khuyến nghị P.57 của ITU-T, kèm theo biểu đồ hiệu chuẩn chỉ rõ độ nhạy và đáp ứng tần số của thiết bị.
Sản phẩm được trang bị micro áp suất phân cực sẵn GRAS 40BD 1/4" tích hợp.
Tìm hiểu thêm về RA0404 tại đây.
So với vành tai tiêu chuẩn, vành tai nhân trắc học
có nhiều cải tiến về phần hốc tai và ống tai, kết hợp với khả năng thu gọn tốt hơn của vành tai ngoài và cải thiện khả năng gắn kết của vành tai. Nó được làm bằng silicon mềm, độ cứng 35 Shore OO.
Hình dạng bên ngoài của vành tai giống hệt với vành tai tiêu chuẩn KEMAR, nhưng phần hõm tai và ống tai đã được điều chỉnh để mô phỏng sát nhất các đặc tính của tai người thật. Ống tai đã được kéo dài và giờ là một phần không thể tách rời của vành tai, khớp trực tiếp với bộ mô phỏng tai. Giống như tai người, ống tai có khúc uốn thứ nhất và thứ hai, và phần tiếp xúc với hõm tai có hình bầu dục. Độ vừa vặn và tính nhất quán khi lắp đặt được cải thiện đáng kể so với các phần mở rộng ống tai hình trụ hoặc hình nón được sử dụng với vành tai tiêu chuẩn.
Độ linh hoạt của tai ngoài đã được cải thiện, và khi đeo tai nghe chụp ngoài tai và tai nghe trùm kín tai, vành tai giờ đây sẽ ôm sát vào đầu giống như tai người.
Ngoài phương pháp lắp đặt truyền thống từ bên ngoài, vành tai được cố định bằng hai vít từ bên trong đầu KEMAR. Hai vít này đảm bảo vành tai được giữ chắc chắn tại chỗ. Do đó, nó kín khít hoàn hảo với bộ mô phỏng tai và đầu, và giờ đây có thể lắp đặt và tháo gỡ thiết bị cần kiểm tra (DUT) nhiều lần mà không ảnh hưởng đến độ kín.
Tìm hiểu thêm về Vành tai theo phương pháp đo nhân trắc học .
Ứng dụng điển hình
Hình dạng giải phẫu của vành tai cho phép đạt được sự vừa khít và kín khít tuyệt vời với các đầu dò trong tai có hình dạng giải phẫu. Việc kiểm soát độ sâu đưa vào dễ dàng, dẫn đến sự nhất quán tốt khi đưa vào và cải thiện đáng kể độ lặp lại và độ chính xác của các phép đo. Sự vừa khít và kín khít được cải thiện cũng đồng nghĩa với việc đáp ứng tần số thấp được cải thiện. Điều này sẽ cho phép bạn tái tạo các nốt trầm, cũng như đo lường hiệu quả sự suy giảm (chủ động & thụ động).
Với bộ mô phỏng tai độ phân giải cao, giờ đây bạn có thể thực hiện các phép đo có thể lặp lại lên đến 50 kHz. Máy 45BC-16 KEMAR lý tưởng cho việc kiểm tra chính xác và có thể lặp lại các loại tai nghe, tai nghe nhét tai và thiết bị bảo vệ thính giác trong tai. Ngoài ra, bộ mô phỏng miệng tích hợp giúp máy trở nên lý tưởng cho việc kiểm tra chính xác và có thể lặp lại các loại tai nghe chụp tai. Tìm hiểu thêm về những ưu điểm của bộ mô phỏng tai độ phân giải cao tại đây.
Hiệu năng và bảo hành
KEMAR được cấu tạo từ các linh kiện thuộc danh mục sản phẩm tiêu chuẩn của chúng tôi, tất cả đều được sản xuất từ vật liệu chất lượng cao và các bộ phận có thương hiệu được lựa chọn và gia công để đảm bảo độ ổn định và độ bền lâu dài. Điều này cho phép chúng tôi cung cấp bảo hành hai năm đối với các lỗi về vật liệu và tay nghề.
Ngoại lệ: Micro đi kèm trong KEMAR được bảo hành năm năm theo quy định thông thường của chúng tôi. Thời hạn bảo hành cho cáp là sáu tháng.
