Giới thiệu
Máy mô phỏng đầu và thân KEMAR được Knowles giới thiệu vào năm 1972 và nhanh chóng trở thành tiêu chuẩn ngành cho các nhà sản xuất máy trợ thính và các nhà nghiên cứu thính học (truy cập KEMAR.us để đọc toàn bộ câu chuyện). Nó dựa trên kích thước đầu và thân trung bình của nam và nữ trên toàn thế giới. Nó đáp ứng các yêu cầu của ANSI S3.36/ASA58-2012 và IEC 60318-7:2011.
Thiết bị KEMAR Head and Torso hiện tại có kích thước và đặc tính âm học giống hệt như KEMAR phiên bản gốc, nhưng đã được GRAS phát triển thêm để đáp ứng nhu cầu của ngành công nghiệp về các phép đo thực tế. Nó cung cấp hiện tượng nhiễu xạ âm học tương tự như hiện tượng gặp phải xung quanh vùng đầu và thân người trung bình, cả ở cự ly gần và xa.
Vì tất cả các thiết bị 45BC KEMAR được cấu hình sẵn đều bao gồm cùng một thiết bị 45BC KEMAR cơ bản chưa được cấu hình, cộng thêm một bộ phụ kiện dành riêng cho ứng dụng, nên thông tin đầy đủ về một cấu hình KEMAR cụ thể được thu thập bằng cách kết hợp thông tin về thiết bị 45BC KEMAR chưa được cấu hình và thông tin cho một phiên bản đã được cấu hình cụ thể như được trình bày trong văn bản này. Bạn có thể tìm hiểu thêm về KEMAR chưa được cấu hình tại đây .
Thiết kế

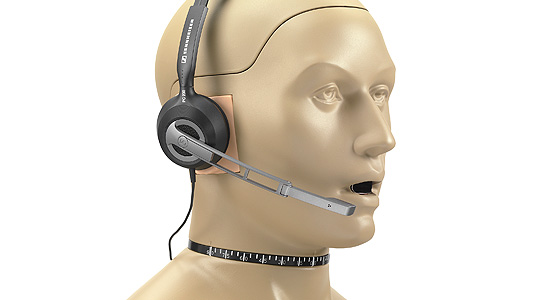

Máy 45BC-11 của KEMAR là một thiết bị mô phỏng tai với bộ mô phỏng miệng, vành tai theo kích thước nhân trắc học và bộ mô phỏng tai giảm tiếng ồn để kiểm tra tai nghe giảm tiếng ồn 1 kênh. Thiết bị được giao hàng đã được cấu hình đầy đủ, hiệu chuẩn riêng lẻ và sẵn sàng sử dụng. Ngoài giấy chứng nhận hiệu chuẩn hệ thống, một bộ nhớ flash USB chứa dữ liệu mô phỏng cũng được bao gồm.
Các phụ kiện dành riêng cho cấu hình này được liệt kê trong tab Thông tin đặt hàng.
Các thành phần cấu hình đặc thù chính của 45BC-11 bao gồm bộ mô phỏng miệng GRAS, hệ thống mô phỏng tai giảm tiếng ồn GRAS 43BB và vành tai đo nhân trắc học KB5000/KB5001.
Máy mô phỏng miệng GRAS theo khuyến nghị ITU-T P51 với bộ khuếch đại công suất tích hợp.
Mức tín hiệu liên tục tối đa mà miệng loa có thể tạo ra trong các dải tần 1/3 quãng tám là 100dB so với 20µPa trong dải tần từ 100Hz đến 16kHz. Loa của nó chấp nhận tín hiệu bên ngoài trực tiếp hoặc thông qua bộ khuếch đại công suất tích hợp sẵn (khi được cấp nguồn).
Hệ thống mô phỏng tai giảm tiếng ồn 43BB
Về cơ bản, 43BB bao gồm một thiết bị mô phỏng tai theo tiêu chuẩn IEC 60318-4 và một hệ thống micro giảm nhiễu 40HT.
Microphone tích hợp là loại 40AH Low-noise Ext. Polarized Pressure Microphone có độ nhiễu nền được giảm thiểu đặc biệt để đạt được dải động lớn.
Dưới 10 kHz, đáp tuyến tần số giống hệt với bộ mô phỏng tai tiêu chuẩn IEC 60318-4. Trên 10 kHz, sự khác biệt về trở kháng màng loa micro dẫn đến những khác biệt đáng kể. Bộ mô phỏng tai tiêu chuẩn có cộng hưởng Q cao ở khoảng 13,5 kHz liên quan đến chiều dài ống tai và trở kháng màng loa. Trong phiên bản giảm nhiễu của bộ mô phỏng tai, cộng hưởng Q cao duy nhất được thay thế bằng hai cộng hưởng. Một phần thiết kế của micro giảm nhiễu là bộ lọc điều khiển cộng hưởng cơ học của micro giảm nhiễu. Sự kết hợp giữa bộ lọc và độ giảm chấn thấp của màng loa triệt tiêu đỉnh cao của cộng hưởng trong bộ mô phỏng.
Bộ tiền khuếch đại là loại 26HG, tương tự như bộ tiền khuếch đại tiêu chuẩn GRAS 26AC ¼”, nhưng có trở kháng đầu vào 40 GΩ để cho phép đo nhiễu ở mức thấp. Nó có một dây cáp nhẹ tích hợp được gắn đầu nối LEMO 7 chân, cắm vào bộ khuếch đại và lọc 26HT.
Để hoàn thiện hệ thống, một mô-đun nguồn đặc biệt được bao gồm trong gói hàng, cụ thể là Mô-đun nguồn 1 kênh 12HF dành cho hệ thống nhiễu thấp.
Tìm hiểu thêm về Hệ thống mô phỏng tai giảm tiếng ồn 43BB .
Vành tai nhân trắc học
So với vành tai tiêu chuẩn, vành tai nhân trắc học có nhiều cải tiến về phần hốc tai và ống tai, kết hợp với khả năng thu gọn tốt hơn của vành tai ngoài và khả năng gắn kết được cải thiện. Nó được làm bằng silicon mềm, độ cứng 35 Shore OO.
Hình dạng bên ngoài của vành tai giống hệt với vành tai tiêu chuẩn KEMAR, nhưng phần hõm tai và ống tai đã được điều chỉnh để mô phỏng sát nhất các đặc tính của tai người thật. Ống tai đã được kéo dài và giờ là một phần không thể tách rời của vành tai, khớp trực tiếp với bộ mô phỏng tai. Giống như tai người, ống tai có khúc uốn thứ nhất và thứ hai, và phần tiếp xúc với hõm tai có hình bầu dục. Độ vừa vặn và tính nhất quán khi lắp đặt được cải thiện đáng kể so với các phần mở rộng ống tai hình trụ hoặc hình nón được sử dụng với vành tai tiêu chuẩn.
Độ linh hoạt của tai ngoài đã được cải thiện, và khi đeo tai nghe chụp ngoài tai và tai nghe trùm kín tai, vành tai giờ đây sẽ ôm sát vào đầu giống như tai người.
Ngoài phương pháp lắp đặt truyền thống từ bên ngoài, vành tai được cố định bằng hai vít từ bên trong đầu KEMAR. Hai vít này đảm bảo vành tai được giữ chắc chắn tại chỗ. Do đó, nó kín khít hoàn hảo với bộ mô phỏng tai và đầu, và vì vậy có thể lắp đặt và tháo gỡ thiết bị cần kiểm tra (DUT) nhiều lần mà không ảnh hưởng đến độ kín.
Tìm hiểu thêm về Vành tai theo phương pháp đo nhân trắc học .
Ứng dụng điển hình
45BC-11 được cấu hình để đáp ứng nhu cầu của ngành công nghiệp điện tử tiêu dùng trong việc thử nghiệm nghiên cứu và phát triển tai nghe, bao gồm cả các bộ tai nghe có tính năng khử tiếng ồn chủ động.
Hình dạng giải phẫu của vành tai cho phép đạt được độ vừa khít và kín khít rất tốt với các đầu dò trong tai có hình dạng giải phẫu. Việc kiểm soát độ sâu đưa vào dễ dàng, dẫn đến độ nhất quán tốt khi đưa vào và cải thiện đáng kể độ lặp lại và độ chính xác của các phép đo. Độ vừa khít và kín khít được cải thiện cũng có nghĩa là đáp ứng tần số thấp được cải thiện. Điều này sẽ cho phép bạn tái tạo các nốt trầm, cũng như đo lường hiệu quả sự suy giảm (chủ động & thụ động).
Vì có thể đo được cả những tần số thấp hơn ngưỡng nghe của con người, thiết bị này có thể đo được ảnh hưởng của các linh kiện điện tử đến đáp ứng âm thanh của tai nghe. Độ nhiễu nền thấp và khả năng sử dụng trên 10 kHz đồng nghĩa với việc kết quả đo sẽ có mối tương quan chặt chẽ với phản hồi chủ quan từ người thử nghiệm và người dùng.
Độ nhiễu vốn có thấp của hệ thống cũng có nghĩa là có thể nghiên cứu THD và Rub & Buzz ở mức rất thấp. Khả năng thu gọn được cải tiến của vành tai và bộ mô phỏng miệng tích hợp giúp nó phù hợp cho việc thử nghiệm tai nghe chụp ngoài tai và bao tai.
Hiệu năng và bảo hành
KEMAR được cấu tạo từ các linh kiện thuộc danh mục sản phẩm tiêu chuẩn của chúng tôi, tất cả đều được sản xuất từ vật liệu chất lượng cao và các linh kiện có thương hiệu, được lựa chọn và gia công kỹ lưỡng để đảm bảo độ ổn định và độ bền lâu dài. Điều này cho phép chúng tôi cung cấp bảo hành 2 năm đối với các lỗi về vật liệu và tay nghề.
Ngoại lệ: Micro đi kèm trong KEMAR, đối với các sản phẩm này, chúng tôi áp dụng bảo hành 5 năm thông thường. Thời gian bảo hành cho cáp là 6 tháng.
