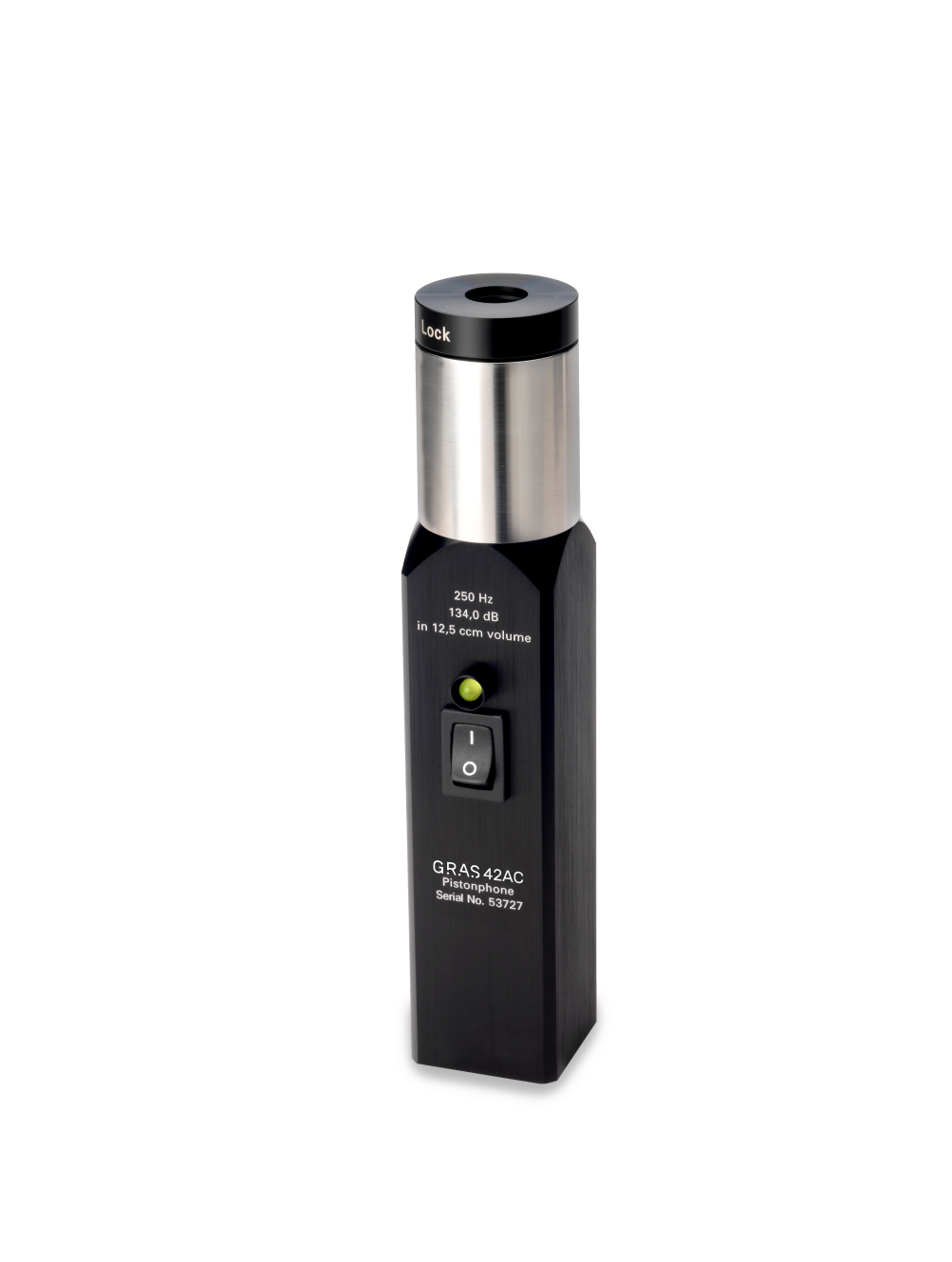

GRAS 42AC Pistonphone, áp suất cao, Loại 1

Thiết bị tạo âm thanh áp suất cao GRAS 42AC Pistonphone là nguồn âm thanh chính xác dùng để hiệu chuẩn micro. Thiết bị hoạt động bằng pin và tạo ra mức áp suất âm thanh không đổi là 134 dB so với 20µPa (tương đương 100 Pa) ở tần số 250 Hz, hoặc 125,4 dBA so với 20µPa.

Công nghệ

Ứng dụng và cách sử dụng điển hình

Nguồn âm thanh tham chiếu
Hiệu chỉnh micro chính xác
So sánh micro

Thiết kế

Với micro được đặt trong bộ phận nối của pít-tông âm, mức hiệu chuẩn là:

134 dB 1 re. 20 μPa
125,4 dBA so với 20 μPa (đã áp dụng trọng số A)

Ở áp suất môi trường tĩnh 101,3 kPa, không cần áp dụng thêm hệ số hiệu chỉnh nào nữa.

42AC là nguồn âm thanh chuẩn phòng thí nghiệm cực kỳ ổn định, cũng có thể được sử dụng để hiệu chuẩn tại hiện trường – nó duy trì độ chính xác cao ngay cả trong điều kiện môi trường khắc nghiệt. 42AC đáp ứng tất cả các yêu cầu của Tiêu chuẩn IEC 942 (1988) Máy hiệu chuẩn âm thanh Loại 1 khi được hiệu chỉnh bằng áp kế ZC0003K (được bao gồm). 42AC được cung cấp kèm theo bộ ghép nối ½" (RA0048) để hiệu chuẩn trực tiếp micro ½". 42AC-S2 là phiên bản của 42AC được cung cấp kèm theo bộ ghép nối 1" (RA0023) để hiệu chuẩn trực tiếp micro 1".

Đàn piston hoạt động dựa trên nguyên lý bốn piston chuyển động tịnh tiến được điều khiển bởi một cam được gia công chính xác với biên dạng hình sin. Tốc độ quay của cam được kiểm soát trong phạm vi 0,5% thông qua tín hiệu từ máy đo tốc độ trong một vòng phản hồi.

Máy 42AC có đèn LED hai màu phía trên công tắc BẬT/TẮT để hiển thị cả tình trạng pin và hoạt động ổn định. Khi pistonphone hoạt động bình thường, đèn LED sẽ hiển thị màu xanh lá cây, cho biết tốc độ của cam đã được khóa chính xác để tạo ra tần số 250 Hz. Nếu đèn hiển thị màu đỏ khi pistonphone đang bật, tốc độ không chính xác; rất có thể là do pin yếu.

Cách vận hành rất đơn giản, chỉ cần lắp micro vào khớp nối của đàn piston và bật công tắc. Đàn piston sẽ tạo ra mức áp suất âm thanh ổn định trên màng loa của micro.

Pistonphone 42AC tương thích với các micro GRAS ½", ¼" và ⅛" và tất cả các micro khác có cùng đường kính tiêu chuẩn. Bộ chuyển đổi được bao gồm để hiệu chuẩn micro ¼" và ⅛". Nếu cần, bộ ghép nối RA0023 cũng có sẵn để hiệu chuẩn micro 1".

Mỗi chiếc pistonphone đều được hiệu chuẩn tại nhà máy với độ chính xác ±0,14 dB so với 20 μPa và được cung cấp kèm theo giấy chứng nhận hiệu chuẩn riêng, ghi rõ giá trị chính xác và điều kiện thử nghiệm. Giá trị chính xác được điều chỉnh ở mức 134 dB trong phạm vi ±0,05 dB trong điều kiện tham chiếu. Vì mức âm lượng đầu ra của pistonphone phụ thuộc vào áp suất môi trường tĩnh, nên mẫu 42AC được trang bị một khí áp kế hiển thị trực tiếp trên thang đo in sẵn giá trị cần cộng hoặc trừ vào mức âm lượng đầu ra của pistonphone. Việc hiệu chỉnh khí áp ở một độ cao nhất định rất hiếm khi thay đổi quá ± 0,2 dB.

Các bộ chuyển đổi cho hệ thống micro môi trường GRAS 41AL và hệ thống micro ngoài trời 41AM và 41CN có sẵn để sử dụng với Pistonphone 42AC được trang bị bộ ghép nối micro 1" RA0023. Một bộ ghép nối hiệu chuẩn áp suất cao hai cổng dành cho micro ½" (RA0042) có sẵn để thực hiện hiệu chuẩn so sánh với micro tham chiếu. Bộ ghép nối này cũng có thể được sử dụng để đo chỉ số PI (Áp suất-Cường độ) của các hệ thống cường độ ở tần số 250 Hz.

Bộ ghép nối Octopus cũng có sẵn để hiệu chỉnh đồng thời tối đa 8 micro.

Thông số kỹ thuật

Tần số	Hz	250
Mức áp suất âm thanh	dB	134 re. 20 µPa
Tiêu chuẩn ANSI	–	S1.40
Tiêu chuẩn IEC	–	60942
Phạm vi nhiệt độ hoạt động	°C / °F	-10 đến 55 / 14 đến 131
Loại pin	–	4 pin kiềm AA (IEC LR6)
Cân nặng	g / oz	325 / 11,464
