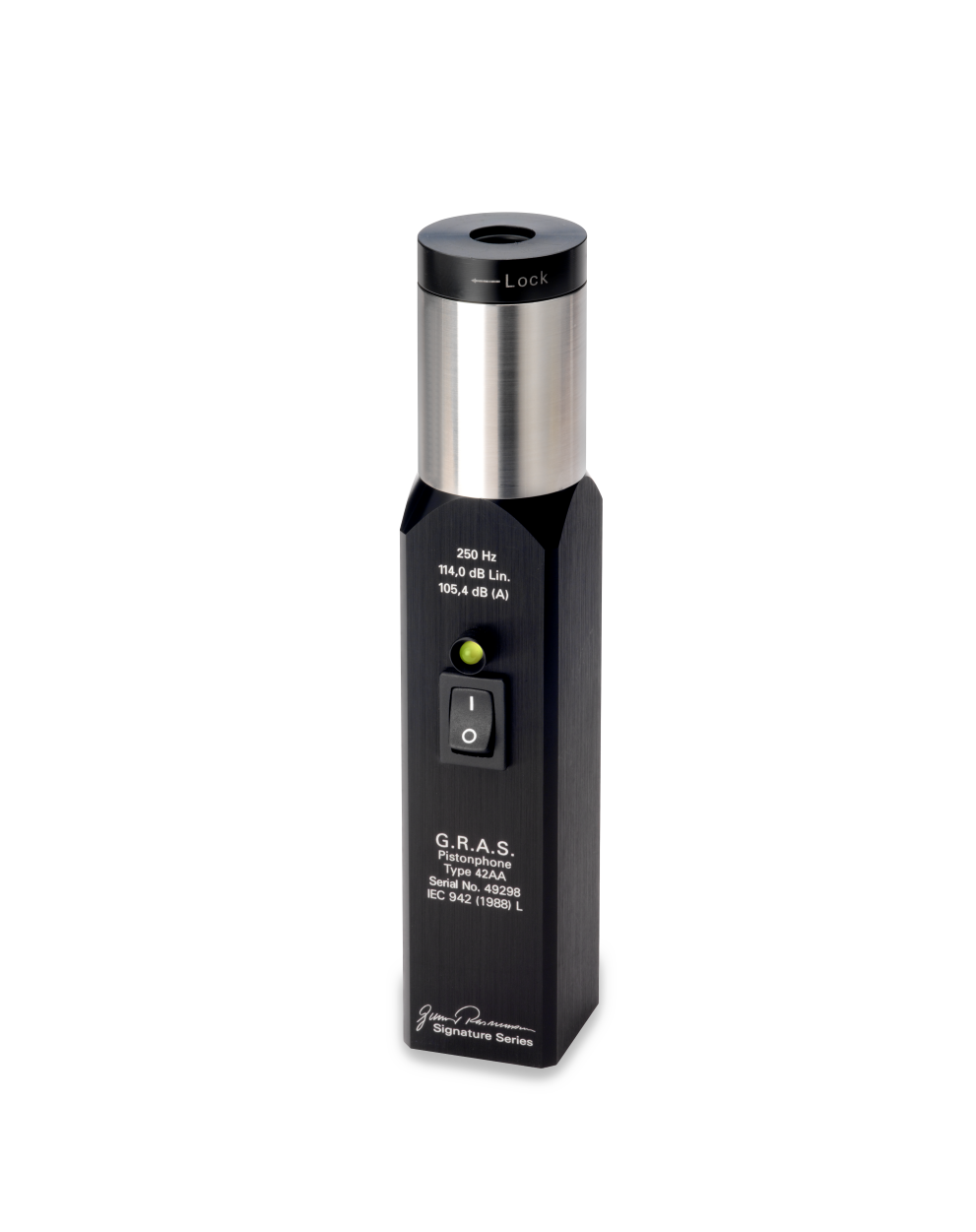

GRAS 42AA Pistonphone, Loại 1

GRAS Pistonphone 42AA là một nguồn âm thanh chính xác hoạt động bằng pin, dùng để hiệu chuẩn chính xác và đáng tin cậy các micro đo lường, máy đo mức âm thanh và các thiết bị đo âm thanh khác.

Công nghệ

Ứng dụng và cách sử dụng điển hình

Nguồn hiệu chuẩn tham chiếu
Hiệu chỉnh micro chính xác
So sánh micro
Đo chỉ số PI ở tần số 250 Hz

Thiết kế

Với micro được đặt trong bộ phận nối của pít-tông âm, mức hiệu chuẩn là:

114 dB 1 re. 20 μPa
105,4 dBA so với 20 μPa (đã áp dụng trọng số A)

Ở áp suất môi trường tĩnh 101,3 kPa, không cần áp dụng thêm hệ số hiệu chỉnh nào nữa.

42AA là một nguồn âm thanh tiêu chuẩn phòng thí nghiệm cực kỳ ổn định, cũng có thể được sử dụng để hiệu chuẩn tại hiện trường – nó duy trì độ chính xác cao ngay cả trong điều kiện môi trường khắc nghiệt.

Bộ hiệu chuẩn âm thanh 42AA đáp ứng tất cả các yêu cầu của Tiêu chuẩn IEC 942 (1988) Loại 1, khi được hiệu chuẩn bằng áp kế ZC0002K, cũng như Loại 0, khi được hiệu chuẩn bằng áp kế GRAS RA0168 . Bộ 42AA bao gồm ZC0002K.

Đàn piston hoạt động dựa trên nguyên lý hai piston chuyển động tịnh tiến được điều khiển bởi một cam được gia công chính xác với biên dạng hình sin. Tốc độ quay của cam được kiểm soát trong phạm vi 0,5% thông qua tín hiệu đo tốc độ trong một vòng phản hồi. Mẫu 42AA có đèn LED hai màu phía trên công tắc BẬT/TẮT để hiển thị cả tình trạng pin và hoạt động ổn định.

Khi đàn piston hoạt động bình thường, đèn LED sẽ màu xanh lá cây, cho thấy tốc độ của cam đã được khóa chính xác để tạo ra tần số 250 Hz. Nếu đèn LED màu đỏ khi đàn piston đang bật, tốc độ không chính xác và rất có thể là do pin yếu.

Cách vận hành rất đơn giản: chỉ cần lắp micro vào khớp nối của đàn piston và bật công tắc. Đàn piston sẽ tạo ra mức áp suất âm thanh ổn định trên màng loa của micro.

Pistonphone 42AA tương thích với các micro GRAS ½", ¼" và ⅛" và tất cả các micro khác có cùng đường kính tiêu chuẩn. Bộ chuyển đổi được bao gồm để hiệu chuẩn micro ¼" và ⅛". Nếu cần, bộ ghép nối RA0023 cũng có sẵn để hiệu chuẩn micro 1".

Mỗi chiếc pistonphone đều được hiệu chuẩn tại nhà máy với độ chính xác ±0,09 dB so với 20 μPa và được cung cấp kèm theo giấy chứng nhận hiệu chuẩn riêng, ghi rõ giá trị chính xác và điều kiện thử nghiệm. Giá trị chính xác được điều chỉnh ở mức 114 dB trong phạm vi ±0,05 dB trong điều kiện tham chiếu. Vì mức âm lượng đầu ra của pistonphone phụ thuộc vào áp suất môi trường tĩnh, nên mẫu 42AA được trang bị một áp kế hiển thị trực tiếp trên thang đo in sẵn giá trị cần cộng hoặc trừ vào mức âm lượng đầu ra của pistonphone.

Để sử dụng làm thiết bị hiệu chuẩn loại 0, cần sử dụng một áp kế chính xác (không kèm theo) với độ chính xác ± 1 hPa hoặc tốt hơn. Sai số hiệu chỉnh áp suất khí quyển ở một độ cao nhất định rất hiếm khi vượt quá ± 0,2 dB.

Các bộ chuyển đổi dành cho hệ thống micro môi trường GRAS 41AL và hệ thống micro ngoài trời 41AM và 41CN có sẵn để sử dụng với Pistonphone 42AA được trang bị bộ ghép nối micro 1" RA0023.

Bộ ghép hiệu chuẩn hai cổng dành cho micro 1/2" (RA0024) có sẵn để thực hiện hiệu chuẩn so sánh với micro tham chiếu. Thiết bị này cũng có thể được sử dụng để đo chỉ số PI (Áp suất-Cường độ) của hệ thống cường độ ở tần số 250 Hz.

Thông số kỹ thuật

Tần số	Hz	250
Mức áp suất âm thanh	dB	114 re. 20 µPa
Độ khuếch đại	dB	1,5
Tiêu chuẩn ANSI	–	S1.10
Tiêu chuẩn IEC	–	60942
Phạm vi nhiệt độ hoạt động	°C / °F	-10 đến 55 / 14 đến 131
Loại pin	–	4 × AA kiềm (IEC LR6)
Cân nặng	g / oz	325 / 11,464
