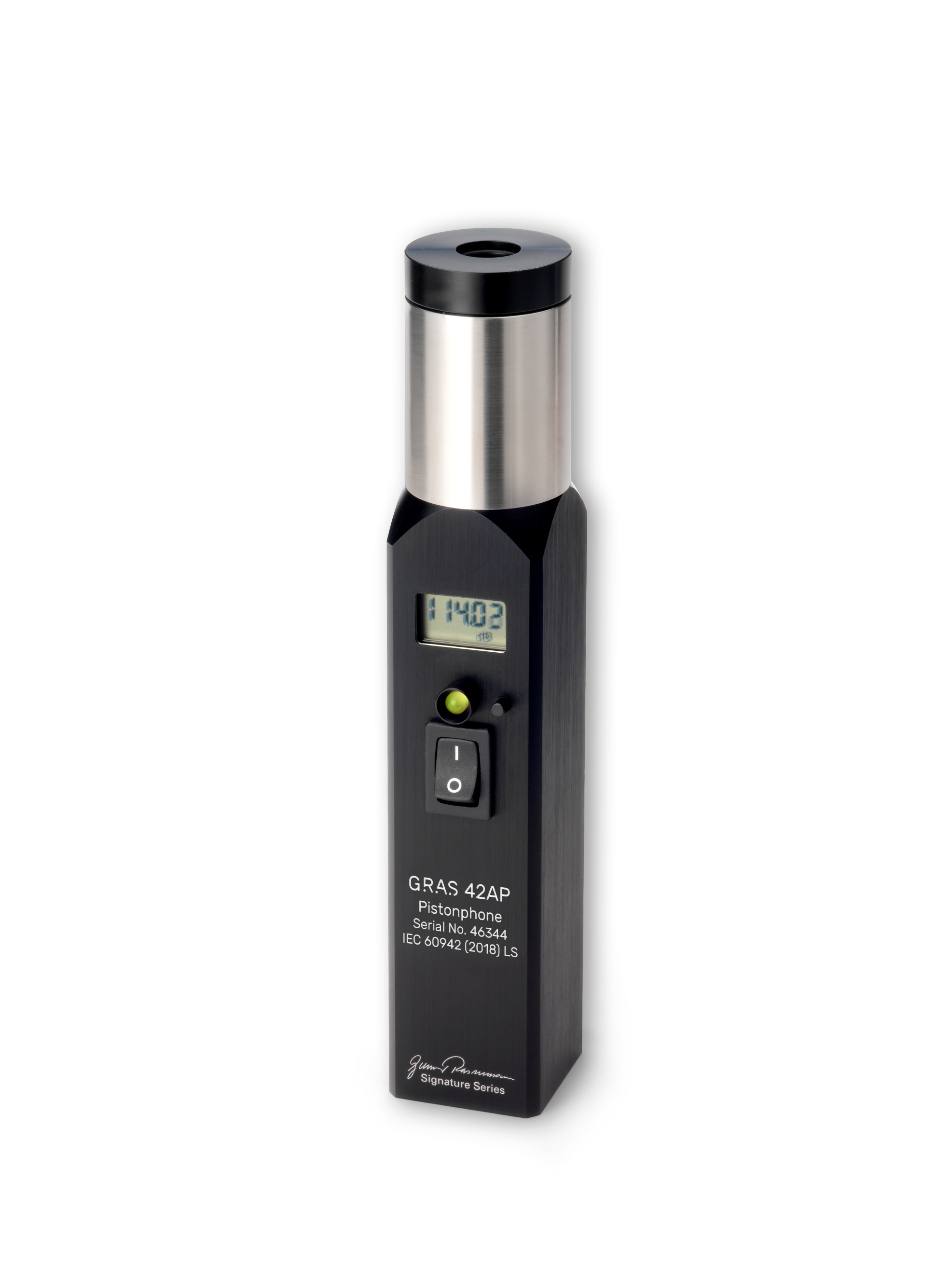

Điện thoại piston thông minh GRAS 42AP Loại 0

GRAS 42AP Pistonphone là một nguồn âm thanh chính xác hoạt động bằng pin, dùng để hiệu chuẩn chính xác và đáng tin cậy các micro đo lường, máy đo mức âm thanh và các thiết bị đo âm thanh khác.

Công nghệ

Ứng dụng và cách sử dụng điển hình

Nguồn hiệu chuẩn tham chiếu
Hiệu chỉnh micro chính xác
So sánh micro
Đo chỉ số PI ở tần số 250 Hz hoặc 251,2 Hz
Hiệu chuẩn không phụ thuộc vào áp suất khí quyển và độ cao.

Thiết kế

42AP tích hợp sẵn áp kế và nhiệt kế chính xác. Thông qua màn hình và giao diện RS-232, người dùng có thể đọc mức áp suất âm thanh thực tế đã được hiệu chỉnh, cũng như nhiệt độ của pít tông và áp suất tĩnh môi trường xung quanh.

Đàn piston hoạt động dựa trên nguyên lý hai piston chuyển động tịnh tiến được điều khiển bởi một cam được gia công chính xác với biên dạng hình sin. Tốc độ quay của cam được kiểm soát trong phạm vi 0,1% thông qua tín hiệu từ máy đo tốc độ trong một vòng phản hồi.

Với micro được đặt trong bộ phận ghép nối của pistonphone, mức hiệu chuẩn và tần số được đặt ở mức danh nghĩa là 114 dB* so với 20 μPa ở tần số 250 Hz hoặc 251,2 Hz. Mức áp suất âm thanh thực tế, đã được hiệu chỉnh theo áp suất môi trường tĩnh, được hiển thị trên màn hình của Pistonphone.

Màn hình cũng có thể hiển thị mức áp suất âm thanh trọng số A sau khi đã hiệu chỉnh bằng bộ lọc trọng số A.

Mỗi chiếc Pistonphone đều được kèm theo một biểu đồ hiệu chuẩn riêng.

Màn hình có thể được chuyển đổi để hiển thị bất kỳ nội dung nào sau đây:

Mức áp suất âm thanh thực tế đã hiệu chỉnh tính bằng decibel.
Mức áp suất âm thanh thực tế đã được hiệu chỉnh tính bằng decibel nếu đo được bằng bộ lọc trọng số A.
Áp suất tĩnh của không khí tính bằng h Pa
Nhiệt độ hiệu chuẩn (ºC)
Nhiệt độ hiệu chuẩn (ºF)

Tần số của đàn piston có thể được lập trình thông qua giao diện RS-232 để trở thành 250 Hz hoặc 251,2 Hz.

Điều khiển từ xa thông qua giao diện RS-232

Các lệnh và phản hồi, bao gồm các ký tự ASCII, có thể được gửi đến và từ Pistonphone thông qua giao diện RS-232 của nó, bằng cách sử dụng một chương trình tiện ích phù hợp.

Giao diện bao gồm:

Đầu nối: RS-232 9 chân D-sub sử dụng cáp chuyển đổi AA0050
RS-232: 9600,8,n,1 (tức là 9600 bit mỗi giây, 8 bit dữ liệu, không có bit chẵn lẻ, 1 bit dừng)

Không có cơ chế điều khiển luồng/bắt tay; do đó, các lệnh phải được gửi từng lệnh một, chờ phản hồi từ mỗi lệnh. Bộ đệm đầu vào có dung lượng 32 byte; trong trường hợp tràn bộ đệm, phản hồi “Buffer overflow” sẽ được gửi đi. Điều này sẽ không xảy ra trong điều kiện bình thường.

Mệnh lệnh và phản hồi

Có hai loại lệnh được sử dụng. Chúng được phân loại như sau:

Lệnh thẩm vấn

Trả về thông tin về Pistonphone, các thông số thiết lập và điều kiện môi trường đo được.
Lệnh thiết lập

Dùng để thay đổi các thông số cài đặt và điều khiển Pistonphone.

Cú pháp

Các lệnh không phân biệt chữ hoa chữ thường.
Tất cả các lệnh được thực thi bằng cách nhập lệnh trước rồi nhấn phím.

Bộ nối

Bộ 42AP được cung cấp để hiệu chuẩn trực tiếp micro 1/2 inch vì đây là loại micro được sử dụng phổ biến nhất. Một bộ ghép nối 1 inch (RA0023) để hiệu chuẩn micro 1 inch cũng được bao gồm.

Hoạt động

Quy trình vận hành rất đơn giản, chỉ cần lắp micro vào khớp nối của đàn piston và bật công tắc. Đàn piston sẽ tạo ra mức áp suất âm thanh ổn định trên màng loa của micro.

Thiết bị 42AP có đèn LED hai màu phía trên công tắc BẬT/TẮT để hiển thị cả tình trạng pin và hoạt động ổn định.

Khi đàn piston hoạt động bình thường, đèn LED sẽ sáng màu xanh lá cây, cho biết tốc độ của cam đã được khóa chính xác để tạo ra tần số 250 Hz hoặc, tùy chọn, 251,2 Hz. Nếu đèn LED sáng màu đỏ khi đàn piston đang bật, tốc độ không chính xác; rất có thể là do pin yếu.

Khả năng tương thích

Pistonphone 42AP tương thích với các micro GRAS 1/2", 1/4" và 1/8" cũng như tất cả các micro khác có cùng đường kính tiêu chuẩn.

Bộ sản phẩm bao gồm các bộ chuyển đổi để hiệu chuẩn micro 1/4" và 1/8". Sử dụng khớp nối 1" RA0023 để hiệu chuẩn micro 1".

Các bộ chuyển đổi dành cho micro môi trường GRAS 41AL và hệ thống micro ngoài trời 41AM và 41CN có sẵn để sử dụng với Pistonphone 42AP được trang bị bộ ghép nối micro 1" RA0023.

Độ chính xác

GRAS 42AP là nguồn âm thanh tiêu chuẩn phòng thí nghiệm cực kỳ ổn định, cũng có thể được sử dụng để hiệu chuẩn tại hiện trường – nó duy trì độ chính xác cao ngay cả trong điều kiện môi trường khắc nghiệt. Nó tuân thủ tất cả các yêu cầu của Tiêu chuẩn IEC 60942 (2018) LS.

Mỗi thiết bị đo biên độ âm thanh (pistonphone) được hiệu chuẩn tại nhà máy với độ chính xác ±0,09dB so với 20μPa và được cung cấp kèm theo giấy chứng nhận hiệu chuẩn riêng, ghi rõ giá trị chính xác và điều kiện thử nghiệm. Giá trị chính xác được điều chỉnh ở mức 114 dB trong phạm vi ±0,05dB dưới điều kiện tham chiếu.

Vì mức âm lượng đầu ra của một loại nhạc cụ hơi piston phụ thuộc vào áp suất tĩnh môi trường xung quanh, nên 42AP có tích hợp một áp kế hiển thị trực tiếp trên màn hình LCD mức áp suất âm thanh thực tế đã được hiệu chỉnh.

Khi hiệu chỉnh theo áp suất môi trường, độ chính xác hiệu chuẩn nằm trong khoảng ±0,1dB.

Thông số kỹ thuật

Tần số	Hz	250 / 251,2 (±0,1%)
Mức áp suất âm thanh	dB	114 re. 20 µPa
Nguồn điện ngoài	Vdc	6 (125 mA)
Tiêu chuẩn ANSI	–	S1.40
Tiêu chuẩn IEC	–	60942
Phạm vi nhiệt độ hoạt động	°C / °F	-10 đến 55 / 14 đến 131
Loại pin	–	4 × AA kiềm (IEC LR6)
Cân nặng	g / oz	437 / 15,415
