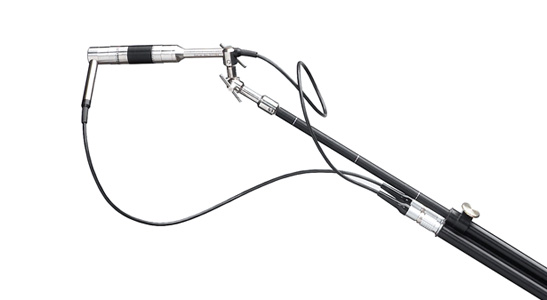

Đầu dò cường độ LEMO GRAS 50AI-D 1/2"

  •  Mã sản phẩm: GRAS 50AI-D
     Danh mục: GRAS Sound & Vibration
  •  Lượt xem: 10
     Tình trạng: Còn hàng

  • Dải tần số: Tham khảo IEC 61043 Loại 1.
    Dải động: 25 dB(A) đến 152 dB.
    Độ nhạy: 25 mV/Pa

  • Giá bán: Liên hệ
  • 0903368648
    +84903368648
Thông tin sản phẩm

Đầu dò cường độ âm thanh GRAS 50AI-D được xây dựng dựa trên hơn 20 năm lý thuyết và kinh nghiệm thực tiễn trong đo cường độ âm thanh. Nó có thể điều chỉnh, bền bỉ và hoàn toàn tuân thủ các yêu cầu trong tiêu chuẩn IEC 61043, Điện âm học - Dụng cụ đo cường độ âm thanh - Đo bằng cặp micro cảm biến áp suất, năm 1993 dành cho đầu dò cường độ âm thanh loại 1.

Công nghệ

Ứng dụng điển hình

  • Đo cường độ âm thanh
  • Vị trí nguồn âm thanh
  • Đo công suất âm thanh
  • Các phép đo theo tiêu chuẩn IEC 61043
  • Xếp hạng nguồn âm thanh
  • Bản đồ cường độ âm thanh

Thiết kế

Tất cả các thành phần đều được chế tạo đặc biệt cho các ứng dụng đo cường độ âm thanh. Mỗi bộ tiền khuếch đại micro nhỏ có đường kính 1/4 inch và chiều dài 40 mm được đặt trong vỏ thép không gỉ chắc chắn, cho phép thiết kế đầu dò mới nhằm giảm thiểu nhiễu loạn trường âm thanh do ảnh hưởng của bóng và nhiễu xạ gây ra, và tính đối xứng giúp hiệu chuẩn đáng tin cậy như được mô tả trong tiêu chuẩn đề xuất (ISO/DIS 9614-2) về đo công suất âm thanh bằng cách sử dụng phép đo cường độ âm thanh.

Bộ dò cường độ âm thanh loại 50AI bao gồm bộ micro đo cường độ GRAS 40AK , hai bộ tiền khuếch đại micro GRAS 26AA , bốn miếng đệm chắc chắn với nhiều chiều dài khác nhau và tay cầm điều khiển từ xa.

Các micro là loại micro tụ điện 1/2 inch có độ nhạy cao, hoạt động ở chế độ tự do, với hệ thống cân bằng áp suất được thiết kế độc đáo, đảm bảo đặc tính pha cực kỳ rõ nét. Micro và tiền khuếch đại được gắn trên một đầu xoay trên cần gạt của tay cầm điều khiển từ xa. Để bao phủ toàn bộ dải tần từ 50 Hz đến 10 kHz, các đầu dò 50AI được cung cấp kèm theo bốn miếng đệm chắc chắn để đặt micro ở khoảng cách 12 mm, 25 mm, 50 mm và 100 mm. Các miếng đệm này có thể dễ dàng thay thế mà không cần tháo rời đầu dò.

Ngoài ra, 50AI cũng có thể được cung cấp kèm theo một cặp micro GRAS 40BI 1/4" được phối hợp pha để đo các mức cường độ rất cao nằm ngoài dải động của 40AK hoặc trong các trường hợp cần kích thước nhỏ gọn hơn của 40BI.

Có nhiều phiên bản khác nhau của Type 50AI để kết nối trực tiếp với nhiều loại máy phân tích tần số đa năng cũng như máy phân tích cường độ âm thanh chuyên dụng.

Phiên bản B
tích hợp chức năng điều khiển từ xa để kết nối trực tiếp và điều khiển các hệ thống đo cường độ âm thanh từ nhiều nhà cung cấp khác nhau như 01 dB, Müller-BBM và Neutrix-Cortex.

Phiên bản C
có thể được kết nối với bất kỳ máy phân tích nào có đầu vào micro LEMO 7 chân tiêu chuẩn.

Tất cả các phiên bản đều được giao kèm hộp đựng, đầy đủ micro, tiền khuếch đại, các bộ phận cơ khí, màng chắn gió và tay cầm điều khiển từ xa. Các cấu hình đặc biệt cũng có thể được đặt hàng theo yêu cầu.

Thông số kỹ thuật

Parameter Unit Value
Dải tần số (±2 dB) Hz Tham khảo IEC 61043 Loại 1
Giới hạn dưới của dải động (nhiễu nhiệt của micro) dB(A) 25
Giới hạn trên của dải động dB 152
Đặt độ nhạy ở mức 250 Hz (±2 dB) mV/Pa 25
Điện áp phân cực V 200 V
Lỗ thông hơi micro – Ở phía sau
Phạm vi nhiệt độ, hoạt động °C / °F 5 đến 40 / 41 đến 104
Hệ số nhiệt độ @250 Hz dB/°C / dB/°F -0,01
Phạm vi độ ẩm không ngưng tụ % RH 0 – 100
Hệ số độ ẩm @250 Hz dB/% RH -0,001
Ảnh hưởng của dao động dọc trục @1 m/s² dB so với 20 µPa 66
Loại đầu nối – 3 m LEMO 7 chân
Đạt tiêu chuẩn CE/RoHS/Đăng ký WEEE – Có / Có / Có
Cân nặng g / oz 400 / 14.110

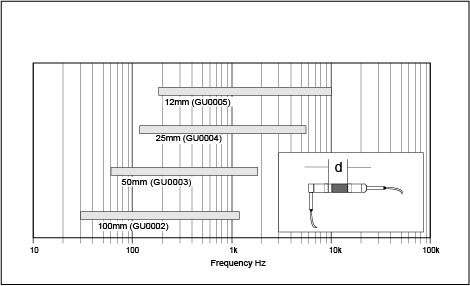

Dải tần số cho các loại miếng đệm micro khác nhau

GRAS Sound & Vibration có quyền thay đổi thông số kỹ thuật và phụ kiện mà không cần báo trước.
