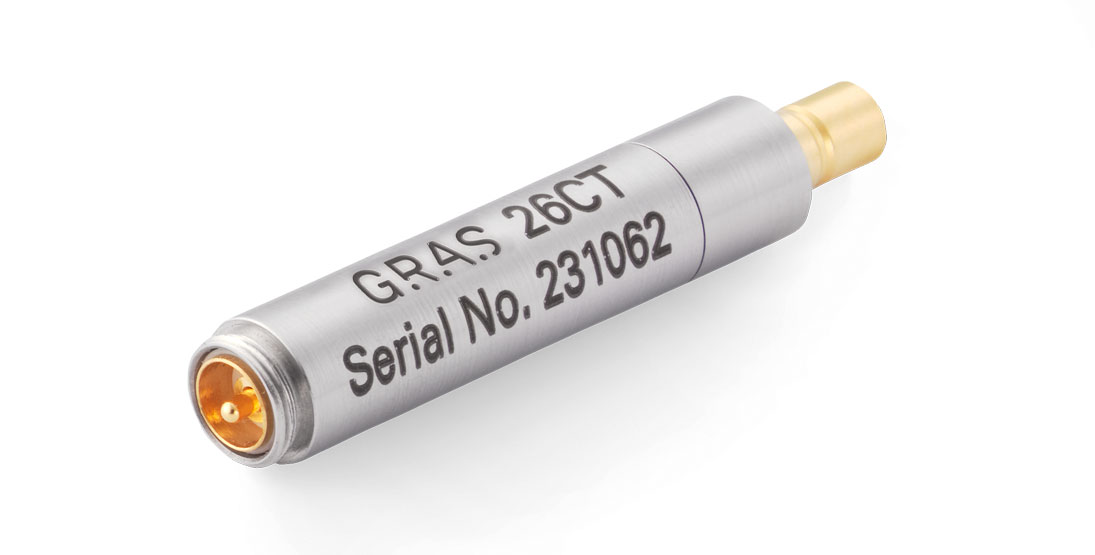

Bộ tiền khuếch đại GRAS 26CT 1/4" là một bộ tiền khuếch đại rất nhỏ gọn, được tối ưu hóa để sử dụng với micro tụ điện phân cực trước. Đây là một thiết bị mạnh mẽ và sử dụng nguồn điện CCP. Nó có mức nhiễu nội tại rất thấp, dải động lớn và đáp ứng tần số từ dưới 2 Hz đến trên 200 kHz.
Công nghệ
Ứng dụng và cách sử dụng điển hình
- Không gian hạn chế
- Đo lường tần số cao
- Đo áp suất cao
- đo cường độ âm thanh
- Các phép đo trường gần
- hộp cách âm
- Đo lường máy trợ thính
Thiết kế
Lớp nền gốm dày nhỏ của nó có trở kháng đầu vào rất cao và được bảo vệ bởi một vòng chắn để giảm thiểu ảnh hưởng của điện dung ký sinh và nhiễu vi âm.
Cảm biến 26CT được cung cấp kèm theo TEDS thế hệ II. Dữ liệu hiệu chuẩn được lập trình vào TEDS tích hợp theo tiêu chuẩn IEEE 1451.4 bằng UDID I27-0-0-0U. Nếu nền tảng đo lường của bạn hỗ trợ Bảng dữ liệu điện tử cảm biến (Transducer Electronic Data Sheets), bạn sẽ có thể đọc và ghi dữ liệu như thuộc tính và dữ liệu hiệu chuẩn.
Chip TEDS thế hệ II (DS2431) có thể yêu cầu cập nhật phần mềm hệ thống.
Thiết bị này có thể sử dụng với các micro phân cực trước GRAS 40BE và 40BD 1/4" và 40AE, 40AD và 40AQ 1/2" bằng cách sử dụng bộ chuyển đổi GRAS GR0010 đi kèm dành cho bộ tiền khuếch đại 1/4" và micro 1/2".
Bộ chuyển đổi 26CT có đầu nối SMB tích hợp. Có sẵn cáp chuyển đổi SMB sang BNC, bao gồm cả cáp SMB góc cạnh. Vỏ được làm bằng thép không gỉ để đảm bảo độ bền và chắc chắn tối đa.
Thông số kỹ thuật
| Thông số |
Đơn vị |
Giá trị |
| Dải tần số (±0,2 dB) |
Hz |
2,5 – 200 kHz |
| Tốc độ thay đổi |
V/µs |
20 |
| Trở kháng đầu vào |
GΩ // pF |
20 // 0,4 |
| Trở kháng đầu ra |
Ω |
< 50 |
| Biên độ điện áp đầu ra tối thiểu @ CCP 24–28 V |
µV |
8 |
| Độ nhiễu (trọng số A) tối đa |
µV |
2,5 |
| Độ nhiễu (trọng số A) điển hình |
µV |
1,8 |
| Độ nhiễu tuyến tính 20 Hz–20 kHz tối đa |
µV |
6 |
| Độ nhiễu tuyến tính 20 Hz–20 kHz điển hình |
µV |
3,5 |
| Nhận được |
dB |
-0,45 |
| Nguồn điện (CCP) |
mA |
2 – 20 (thường 4) |
| Điện áp phân cực DC điển hình |
V |
12 |
| Phạm vi nhiệt độ hoạt động |
°C / °F |
-30 đến 70 / -22 đến 158 |
| Phạm vi nhiệt độ lưu trữ |
°C / °F |
-40 đến 85 / -40 đến 185 |
| Phạm vi độ ẩm không ngưng tụ |
% RH |
0 – 95 |
| TEDS UDID (IEEE 1451.4) |
|
I27-0-0-0U |
| Loại đầu nối |
|
Doanh nghiệp vừa và nhỏ |
| Tiêu chuẩn CE / RoHS / WEEE |
|
Có / Có / Có |
| Cân nặng |
g / oz |
4,0 / 0,14 |
Điều kiện: Nhiệt độ môi trường 23 °C, điện áp CCP vòng hở 4 mA / 24 V, micro giả 18 pF, cáp đồng trục đầu ra 3 m.

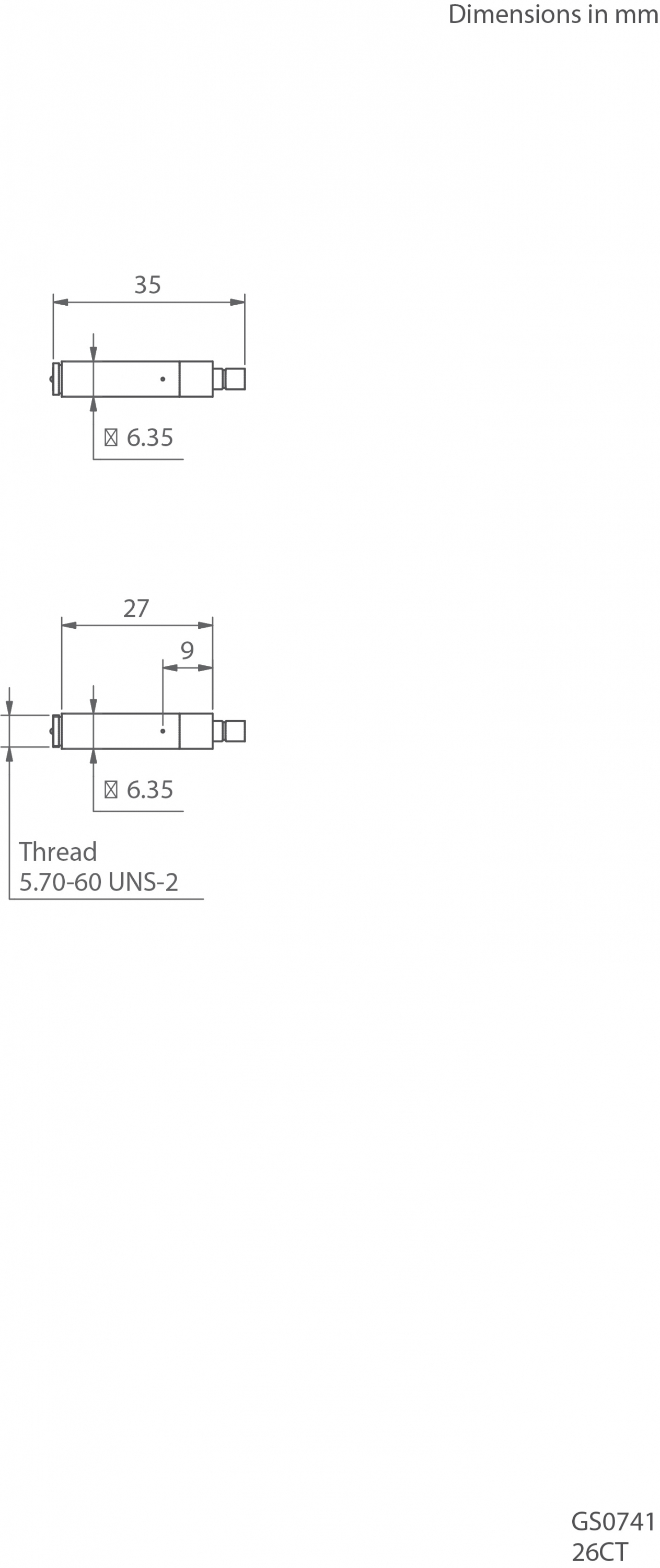

Kích thước
