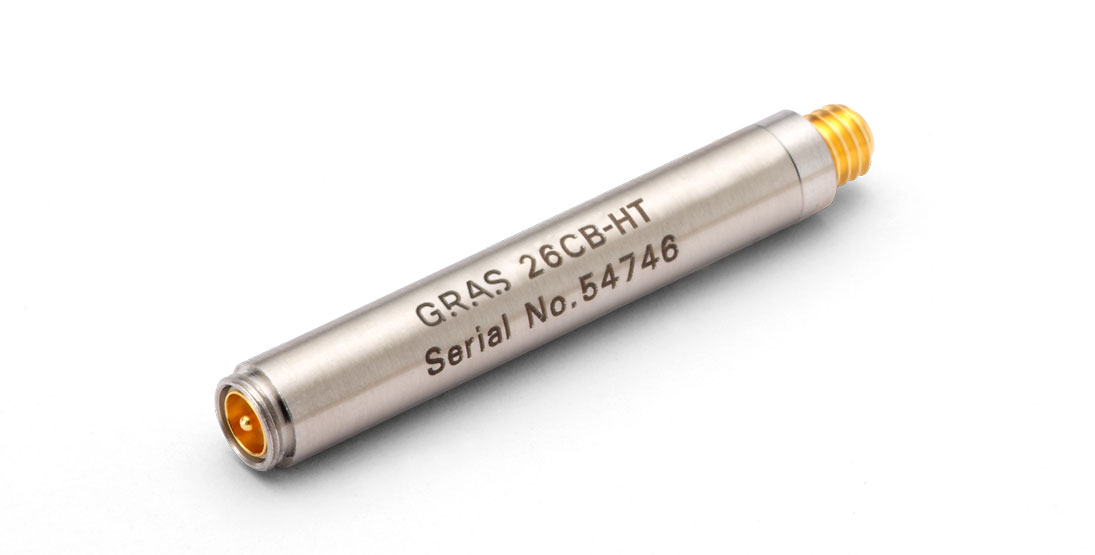

Bộ tiền khuếch đại tiêu chuẩn GRAS 26CB-HT 1/4″ CCP với đầu nối Microdot

  •  Mã sản phẩm: GRAS 26CB-HT
     Danh mục: GRAS Sound & Vibration
  •  Lượt xem: 5
     Tình trạng: Còn hàng

  • Dải tần số: 2,5 Hz - 200 kHz
    Độ nhiễu: 1,8 µV Độ khuếch đại: -0,35 dB
    Tính năng đặc biệt: Chịu được nhiệt độ cao

  • Giá bán: Liên hệ
  • 0903368648
    +84903368648
Thông tin sản phẩm

Bộ tiền khuếch đại GRAS 1/4″ là bộ tiền khuếch đại đa năng được tối ưu hóa để sử dụng với micro tụ điện phân cực trước. Đây là một thiết bị nhỏ gọn, bền chắc và sử dụng nguồn điện GRAS CCP, ví dụ như GRAS 12AL. Nó có mức nhiễu nội tại rất thấp, dải động lớn và đáp ứng tần số từ dưới 2 Hz đến trên 200 kHz.

Công nghệ

Ứng dụng và cách sử dụng điển hình

  • Đầu vào của CCP
  • Microphone phân cực trước
  • Microphone chính xác 1/2 inch
  • Mức độ cao và tần số cao

Thiết kế

Lớp nền gốm dày nhỏ gọn của nó có trở kháng đầu vào rất cao và được bảo vệ bởi một vòng chắn để giảm thiểu ảnh hưởng của điện dung ký sinh và nhiễu micro. GRAS 26CB-HT được cung cấp kèm chip TEDS tích hợp và có thể được lập trình như một thiết bị độc lập với micro được lắp đặt.

Đường kính là 6,35 mm (1/4"), chiều dài 44 mm và trọng lượng 8g (0,3oz).

Thiết bị này có thể sử dụng với tất cả các micro phân cực sẵn, chẳng hạn như micro GRAS 40BE và 40BD 1/4" và micro GRAS 40AE, 40AD và 40AQ 1/2" bằng cách sử dụng bộ chuyển đổi GRAS GR0010 đi kèm dành cho bộ tiền khuếch đại 1/4" và micro 1/2". Nó có đầu nối đầu ra Microdot tích hợp. Vỏ được làm bằng thép không gỉ để đảm bảo độ bền tối đa.

Thông số kỹ thuật

Thông số Đơn vị Giá trị
Dải tần số (±0,2 dB) Hz 2,5 đến 200 kHz
Tốc độ thay đổi V/µs 20
Trở kháng đầu vào GΩ // pF 20 // 0,4
Trở kháng đầu ra Ω < 50
Biên độ điện áp đầu ra tối thiểu @ CCP 24–28 V µV 8
Độ nhiễu (trọng số A) tối đa µV 2,5
Độ nhiễu (trọng số A) điển hình µV 1,8
Độ nhiễu tuyến tính 20 Hz–20 kHz tối đa µV 6
Độ nhiễu tuyến tính 20 Hz–20 kHz điển hình µV 3,5
Nhận được dB -0,35
Nguồn điện (CCP) mA 2–20 (thông thường 4)
Điện áp phân cực DC điển hình V 12
Phạm vi nhiệt độ hoạt động °C / °F -30 đến 120 / -22 đến 248
Phạm vi nhiệt độ lưu trữ °C / °F -40 đến 85 / -40 đến 185
Phạm vi độ ẩm không ngưng tụ % RH 0 – 95
TEDS (IEEE 1451.4)   769 v. 0.9
Loại đầu nối   Microdot 10/32
Tiêu chuẩn CE / RoHS / WEEE   Có / Có / Có
Cân nặng g / oz 8,0 / 0,28

Điều kiện: Nhiệt độ môi trường 23 °C, điện áp CCP vòng hở 4 mA / 24 V, micro giả 18 pF, cáp đồng trục đầu ra 3 m.
