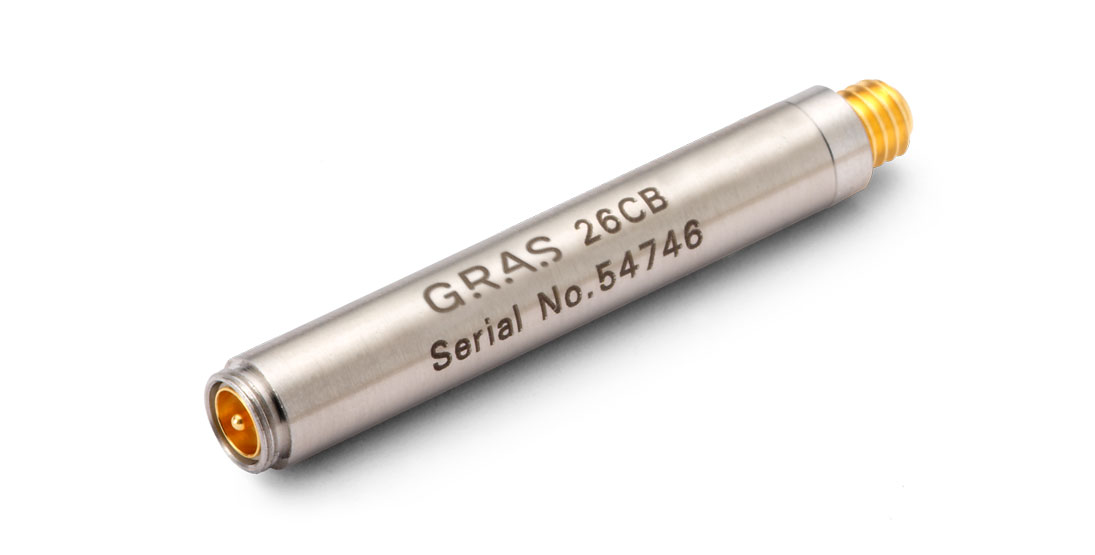

Bộ tiền khuếch đại GRAS 26CB 1/4" CCP tiêu chuẩn với đầu nối Microdot là một bộ tiền khuếch đại đa năng được tối ưu hóa để sử dụng với micro tụ điện phân cực trước. Đây là một thiết bị nhỏ gọn, chắc chắn và sử dụng nguồn điện GRAS CCP, ví dụ như GRAS 12AL. Nó có mức nhiễu nội tại rất thấp, dải động lớn và đáp ứng tần số từ dưới 2 Hz đến trên 200 kHz.
Công nghệ
Ứng dụng và cách sử dụng điển hình
- Đầu vào của CCP
- Microphone phân cực trước
- Micro chính xác 1/2"
- Mức độ cao và tần số cao
Thiết kế
Lớp nền gốm dày nhỏ gọn của nó có trở kháng đầu vào rất cao và được bảo vệ bởi một vòng chắn để giảm thiểu ảnh hưởng của điện dung ký sinh và nhiễu micro. GRAS 26CB được cung cấp kèm chip TEDS tích hợp và có thể được lập trình như một thiết bị duy nhất với micro được lắp đặt.
Đường kính là 6,35 mm (1/4"), chiều dài 44 mm và trọng lượng 19 g (0,67 oz).
Thiết bị này có thể sử dụng với tất cả các đầu micro phân cực sẵn, chẳng hạn như micro GRAS 40BE và 40BD 1/4" và micro GRAS 40AE, 40AD, và 40AQ 1/2" bằng cách sử dụng bộ chuyển đổi GRAS GR0010 đi kèm dành cho bộ tiền khuếch đại 1/4" và micro 1/2". Nó có đầu nối đầu ra Microdot tích hợp. Vỏ được làm bằng thép không gỉ để đảm bảo độ bền tối đa.
Thông số kỹ thuật
| Thông số |
Đơn vị |
Giá trị |
| Dải tần số (±0,2 dB) |
Hz |
2,5 đến 200 kHz |
| Tốc độ thay đổi |
V/µs |
20 |
| Trở kháng đầu vào |
GΩ // pF |
20 // 0,4 |
| Trở kháng đầu ra |
Ω |
< 50 |
| Biên độ điện áp đầu ra tối thiểu @ CCP 24–28 V |
µV |
8 |
| Độ nhiễu (trọng số A) tối đa |
µV |
2,5 |
| Độ nhiễu (trọng số A) điển hình |
µV |
1,8 |
| Độ nhiễu tuyến tính 20 Hz–20 kHz tối đa |
µV |
6 |
| Độ nhiễu tuyến tính 20 Hz–20 kHz điển hình |
µV |
3,5 |
| Nhận được |
dB |
-0,35 |
| Nguồn điện (CCP) |
mA |
2–20 (thông thường 4) |
| Điện áp phân cực DC điển hình |
V |
12 |
| Phạm vi nhiệt độ hoạt động |
°C / °F |
-30 đến 70 / -22 đến 158 |
| Phạm vi nhiệt độ lưu trữ |
°C / °F |
-40 đến 85 / -40 đến 185 |
| Phạm vi độ ẩm không ngưng tụ |
% RH |
0 – 95 |
| TEDS (IEEE 1451.4) |
|
769 v. 0.9 |
| Loại đầu nối |
|
Microdot 10/32 |
| Tiêu chuẩn CE / RoHS / WEEE |
|
Có / Có / Có |
| Cân nặng |
g / oz |
7 / 0,25 |

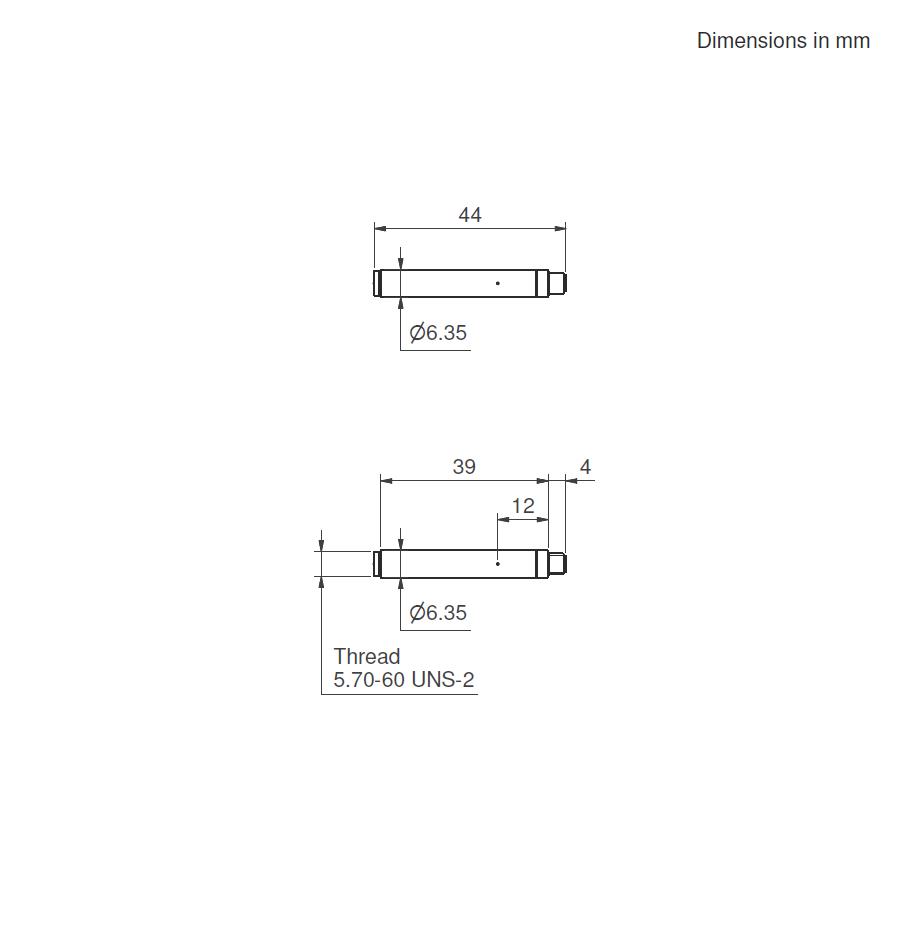

Kích thước
