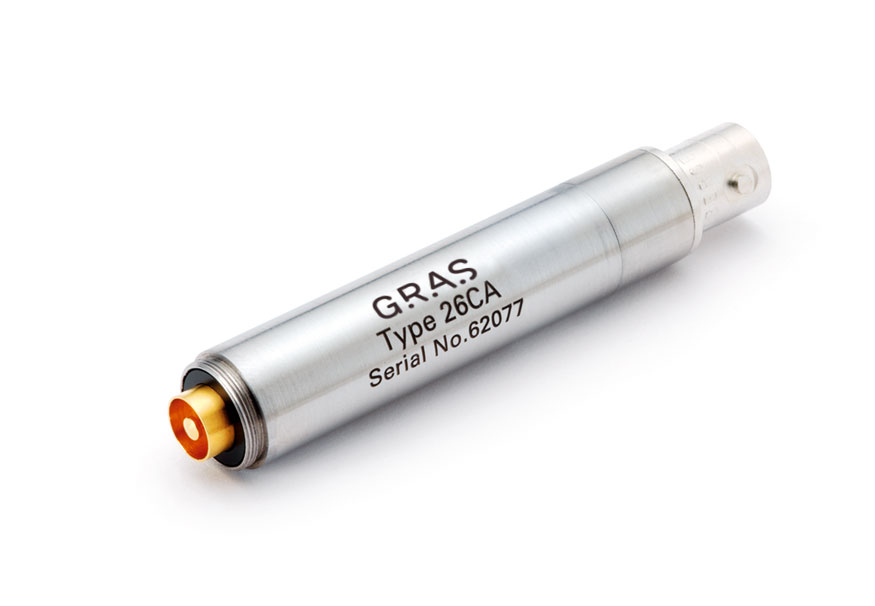

Bộ tiền khuếch đại micro tiêu chuẩn GRAS 26CA 1/2" CCP với đầu nối BNC

  •  Mã sản phẩm: GRAS 26CA
     Danh mục: GRAS Sound & Vibration
  •  Lượt xem: 6
     Tình trạng: Còn hàng

  • Dải tần số: 2,5 Hz - 200 kHz
    Độ nhiễu: 1,8 µV Độ khuếch đại: -0,30 dB
    Tính năng đặc biệt: Đa năng

  • Giá bán: Liên hệ
  • 0903368648
    +84903368648
Thông tin sản phẩm

Bộ tiền khuếch đại GRAS 1/2" GRAS 26CA là bộ tiền khuếch đại đa năng được tối ưu hóa để sử dụng với micro tụ điện phân cực trước. Đây là một thiết bị nhỏ gọn, bền chắc và sử dụng nguồn điện GRAS CCP (ICP®), ví dụ như GRAS 12AL. Nó có mức nhiễu nội tại rất thấp, dải động lớn và đáp ứng tần số từ dưới 2 Hz đến trên 200 kHz.

Công nghệ

Ứng dụng và cách sử dụng điển hình

Đầu vào CCP (ICP ®)

Microphone phân cực trước

Micro chính xác 1/2"

Mức độ cao và tần số cao

Thiết kế

Bộ tiền khuếch đại tiêu chuẩn CCP 1/2" GRAS 26CA là một thiết bị nhỏ gọn, bền chắc và sử dụng nguồn điện CCP (ICP ®), ví dụ như GRAS 12AL. Nó có mức nhiễu nội tại rất thấp, dải động lớn và đáp ứng tần số từ dưới 2 Hz đến trên 200 kHz.

Lớp nền gốm dày nhỏ của nó có trở kháng đầu vào rất cao và được bảo vệ bởi một vòng chắn để giảm thiểu ảnh hưởng của điện dung ký sinh và nhiễu vi âm.

Cảm biến 26CA được cung cấp kèm theo TEDS thế hệ II. Dữ liệu hiệu chuẩn được lập trình vào TEDS tích hợp theo tiêu chuẩn IEEE 1451.4 bằng UDID I27-0-0-0U. Nếu nền tảng đo lường của bạn hỗ trợ Bảng dữ liệu điện tử cảm biến (Transducer Electronic Data Sheets), bạn sẽ có thể đọc và ghi dữ liệu như thuộc tính và dữ liệu hiệu chuẩn.

Chip TEDS thế hệ II (DS2431) có thể yêu cầu cập nhật phần mềm hệ thống.

Sản phẩm này có thể sử dụng với tất cả các micro phân cực trước GRAS, cụ thể là: Micro 1/2": GRAS 40AE, 40AD và 40AQ; Micro 1/4": GRAS 40BE và 40BD, bằng cách sử dụng bộ chuyển đổi tùy chọn từ 1/2" sang 1/4" RA0019.

Sản phẩm có đầu nối đầu ra BNC tích hợp. Vỏ được làm bằng thép không gỉ để đảm bảo độ bền và chắc chắn tối đa.

® ICP là nhãn hiệu đã được đăng ký của PCB Piezotronics Inc.

* Bảng dữ liệu điện tử của bộ chuyển đổi - IEEE-P1451.4



Thông số kỹ thuật

Thông số Đơn vị Giá trị
Dải tần số (±0,2 dB) Hz 2,5 đến 200 kHz
Tốc độ thay đổi V/µs 20
Trở kháng đầu vào GΩ // pF 20 // 0,4
Trở kháng đầu ra Ω < 50
Biên độ điện áp đầu ra tối thiểu @ CCP 24–28 V µV 8
Độ nhiễu (trọng số A) tối đa µV 2,5
Độ nhiễu (trọng số A) điển hình µV 1,8
Độ nhiễu tuyến tính 20 Hz–20 kHz tối đa µV 6
Độ nhiễu tuyến tính 20 Hz–20 kHz điển hình µV 3,5
Nhận được dB -0,30
Nguồn điện (CCP) mA 2–20 (thường 4)
Điện áp phân cực DC điển hình V 12
Phạm vi nhiệt độ hoạt động °C / °F -30 đến 70 / -22 đến 158
Phạm vi nhiệt độ lưu trữ °C / °F -40 đến 85 / -40 đến 185
Phạm vi độ ẩm không ngưng tụ % RH 0 – 95
TEDS UDID (IEEE 1451.4)   I27-0-0-0U
Loại đầu nối   BNC
Tiêu chuẩn CE / RoHS / WEEE   Có / Có / Có
Cân nặng g / oz 26,0 / 0,92

Điều kiện: Nhiệt độ môi trường 23 °C, điện áp CCP vòng hở 4 mA / 24 V, micro giả 18 pF, cáp đồng trục đầu ra 3 m.

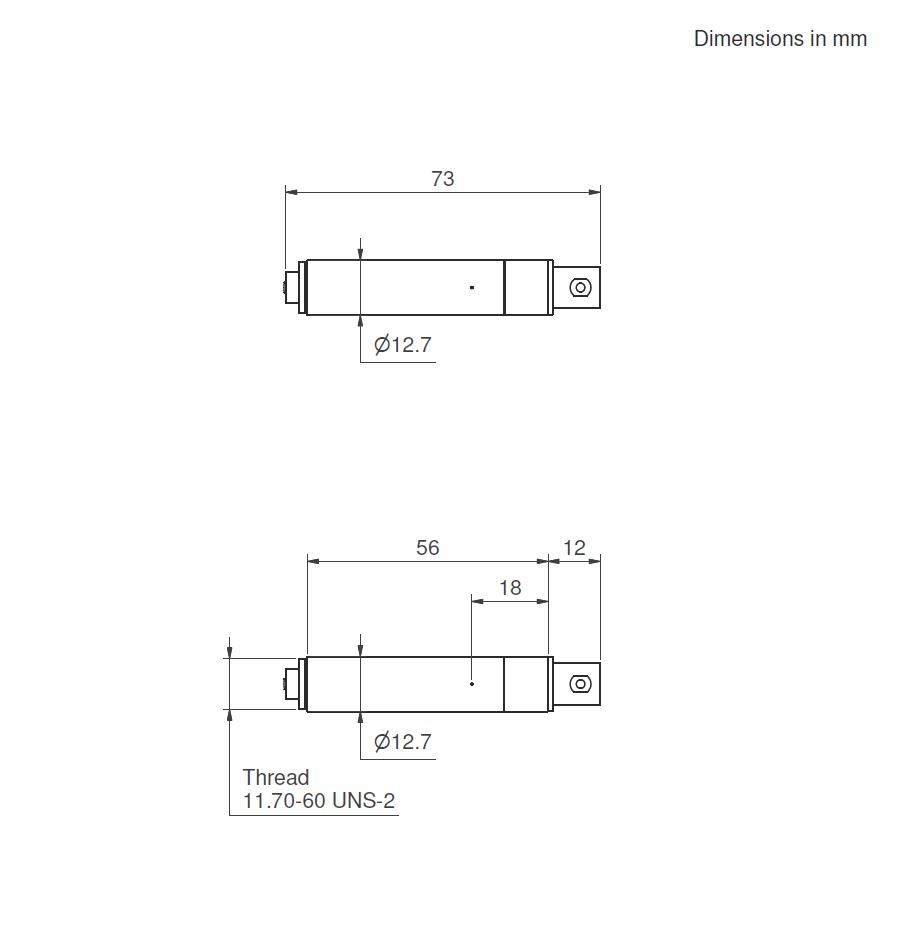

Kích thước
