Ứng dụng điển hình
- Đo lường hạ âm
- Các phép đo ở mức thấp
- Bộ tiền khuếch đại đa năng
- Sử dụng với micro không dây 40AZ ½″, tần số thấp.
Đặc tính đặc biệt
- Dải tần số rộng
- Tần số cắt thấp
- Mức độ tiếng ồn thấp
GRAS 26CG có thể dễ dàng kết nối với bất kỳ đầu vào IEPE nào hoặc với bộ nguồn GRAS 12AQ hoặc 12AL.
Thiết bị 26CG được tích hợp chip TEDS và có thể được lập trình như một thiết bị kết hợp với micro đã được lắp đặt. Nó có thể được sử dụng với tất cả các micro phân cực trước GRAS.
Thiết kế
Tất cả các bộ tiền khuếch đại micro GRAS đều dựa trên một chất nền gốm màng dày nhỏ với trở kháng đầu vào rất cao. Chất nền gốm được bảo vệ bởi một vòng chắn để giảm thiểu ảnh hưởng của điện dung ký sinh và nhiễu micro.
Vỏ máy được làm bằng thép không gỉ để đảm bảo độ bền và chắc chắn tối đa. Kích thước nhỏ gọn của bộ tiền khuếch đại này đảm bảo hoạt động đáng tin cậy trong điều kiện ẩm ướt nhờ nhiệt lượng sinh ra từ quá trình tản nhiệt bên trong.
Dải động
Giới hạn dưới của dải động được xác định bởi mức nhiễu nền. Giới hạn trên của dải động được xác định bởi mô-đun nguồn: Loại 12AQ, được cấp nguồn 28 V DC, cung cấp dòng điện không đổi 4 mA. Điều này dẫn đến điện áp đầu ra tối đa là 8 V đỉnh , do đó dải động vượt quá 126 dB.
Tiếng ồn
Mạch điện trong bộ tiền khuếch đại GRAS 26CG được xây dựng trên chất nền gốm sử dụng các linh kiện có độ nhiễu thấp được lựa chọn kỹ lưỡng để đạt được độ nhiễu nội tại rất thấp. Độ nhiễu nội tại của điện cực thấp đến mức nhiễu hệ thống chủ yếu được quyết định bởi nhiễu nhiệt của đầu micro (GRAS 40AZ).
Đáp ứng tần số

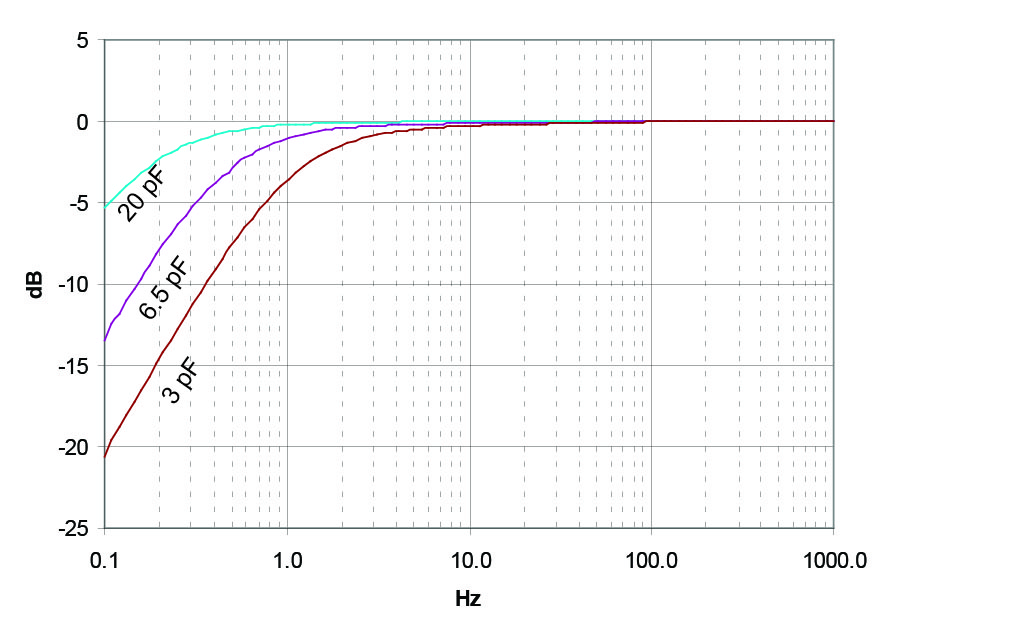

Tần số cắt thấp của tiền khuếch đại 26CG chủ yếu được xác định bởi trở kháng đầu vào của tiền khuếch đại và điện dung của đầu micro. Các điện dung 20 pF, 6,5 pF và 3 pF tương ứng với điện dung điển hình của các đầu micro có kích thước ½″, ¼″ và ⅛″.
Tần số cắt cao được xác định bởi khả năng của tiền khuếch đại trong việc điều khiển tải điện dung (tốc độ biến đổi tín hiệu) do cáp gây ra. Đối với các tín hiệu lớn, cần phải tính đến ảnh hưởng của các thông số này khi thực hiện phép đo.
GRAS 26CG thường được sử dụng với đầu micro tần số thấp GRAS 40AZ để đạt tần số cắt -3 dB khoảng 0,25 Hz.
Đầu nối và bộ chuyển đổi

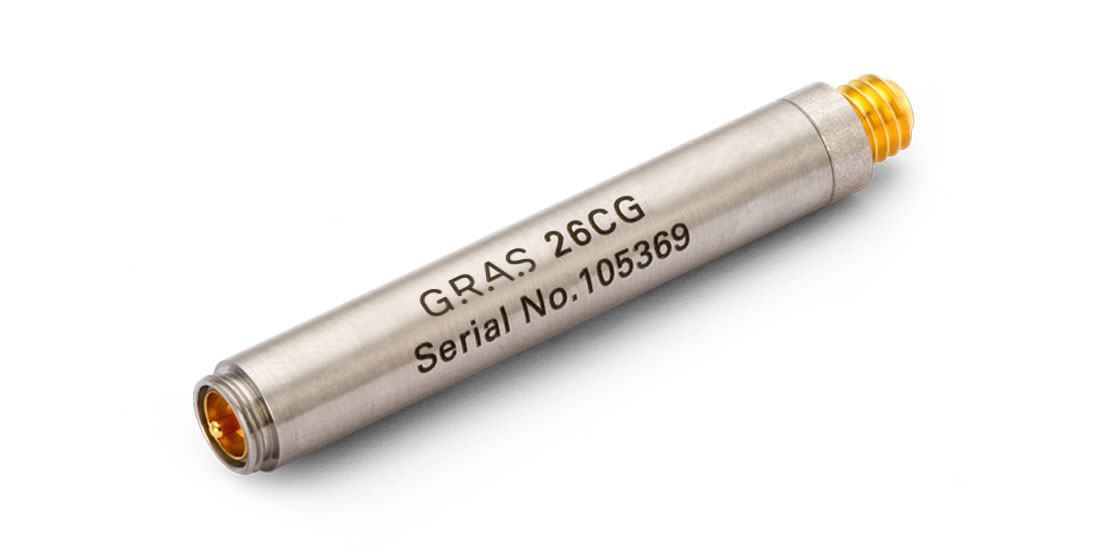

Bộ tiền khuếch đại 26CG được trang bị đầu nối Microdot. Một bộ chuyển đổi (GR0010) dành cho micro GRAS 1/2" được bao gồm.
