Bộ tiền khuếch đại GRAS 1/2 inch GRAS 26CF là bộ tiền khuếch đại đa năng được tối ưu hóa để sử dụng với micro tụ điện phân cực trước. Đây là một thiết bị nhỏ gọn, chắc chắn và sử dụng nguồn điện GRAS CCP, ví dụ như GRAS 12AL. Nó có mức nhiễu nền thấp, dải động lớn và đáp ứng tần số từ 2,5 Hz đến 100 kHz.
Công nghệ
Cài đặt công tắc tăng âm và lọc
Có hai công tắc gắn chìm để chọn các tổ hợp khuếch đại và lọc khác nhau, ví dụ:
Cài đặt công tắc khuếch đại:
- 0 dB - dành cho tín hiệu micro thông thường.
- +20 dB - để tăng cường tín hiệu micro yếu.
Cài đặt công tắc bộ lọc:
- Chế độ A-Weighting - theo yêu cầu của các phép đo tiêu chuẩn. Chế độ tuyến tính - cho phép tín hiệu micro truyền qua mà không bị lọc.
- Bộ lọc thông cao - để loại bỏ các tần số thấp không mong muốn.
Lớp nền gốm dày nhỏ của nó có trở kháng đầu vào rất cao và được bảo vệ bởi một vòng chắn để giảm thiểu ảnh hưởng của điện dung ký sinh và nhiễu vi âm.
GRAS 26CF có thể được sử dụng với tất cả các micro phân cực trước của GRAS, cụ thể là:
- Microphone 1/2 inch: GRAS 40AE, 40AD và 40AQ
- Microphone 1/4 inch: GRAS 40BE và 40BD, sử dụng bộ chuyển đổi tùy chọn từ 1/2 inch sang 1/4 inch RA0019
Nó có đầu nối đầu ra BNC tích hợp.
Vỏ máy được làm bằng thép không gỉ để đảm bảo độ bền và chắc chắn tối đa.
CCP là viết tắt của “Constant Current Power” (Nguồn điện dòng không đổi) và mô tả các bộ nguồn GRAS duy trì mức dòng điện không đổi để cấp nguồn cho các bộ chuyển đổi IEPE như bộ tiền khuếch đại này, có thể được sử dụng với các đầu micro phân cực sẵn như GRAS 40AD, 40AE, 40AO và 40AQ.
Thông số kỹ thuật
| Thông số |
Đơn vị |
Giá trị |
| Dải tần số (±0,2 dB) |
Hz |
2,5 đến 80 kHz (điện áp đầu vào 1 V) |
| Tốc độ thay đổi |
V/µs |
1 |
| Trở kháng đầu vào |
GΩ // pF |
20 // 0,4 |
| Trở kháng đầu ra |
Ω |
< 50 |
| Biên độ điện áp đầu ra tối thiểu @ CCP 24–28 V |
µV |
3,5 (20 Hz–20 kHz) |
| Độ nhiễu (trọng số A) tối đa |
µV |
6 |
| Độ nhiễu (trọng số A) điển hình |
µV |
5 |
| Độ nhiễu tuyến tính 20 Hz–20 kHz tối đa |
µV |
8,5 |
| Độ nhiễu tuyến tính 20 Hz–20 kHz điển hình |
µV |
8 |
| Bộ lọc thông cao với độ cắt 3 dB |
Hz |
20 |
| Nhận được |
dB |
-0,35 |
| Nguồn điện (CCP) |
mA |
4–20 (thường 4) |
| Điện áp phân cực DC điển hình |
V |
15 |
| Phạm vi nhiệt độ hoạt động |
°C / °F |
-30 đến 70 / -22 đến 158 |
| Phạm vi nhiệt độ lưu trữ |
°C / °F |
-40 đến 85 / -40 đến 185 |
| Phạm vi độ ẩm không ngưng tụ |
% RH |
0 – 95 |
| Loại đầu nối |
|
BNC |
| Tiêu chuẩn CE / RoHS / WEEE |
|
Có / Có / Có |
| Cân nặng |
g / oz |
30,0 / 1,06 |
Điều kiện: Nhiệt độ môi trường 23 °C, điện áp CCP vòng hở 4 mA / 24 V, micro giả 18 pF và cáp đồng trục 3 m.

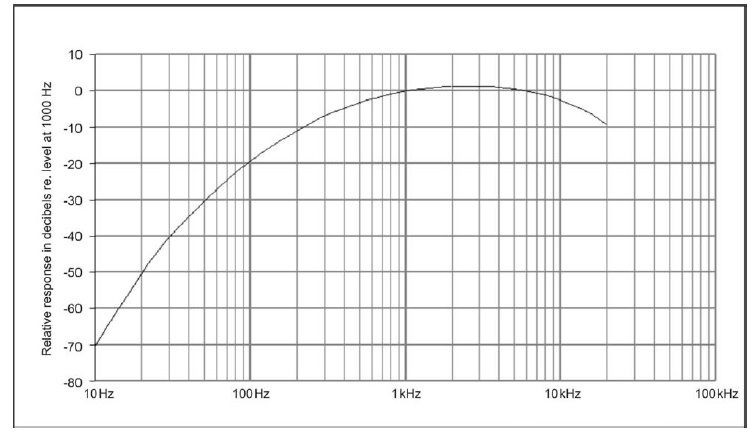

Đáp ứng tần số của bộ lọc trọng số A (tuân thủ tiêu chuẩn IEC 61672-1 Loại 1)
