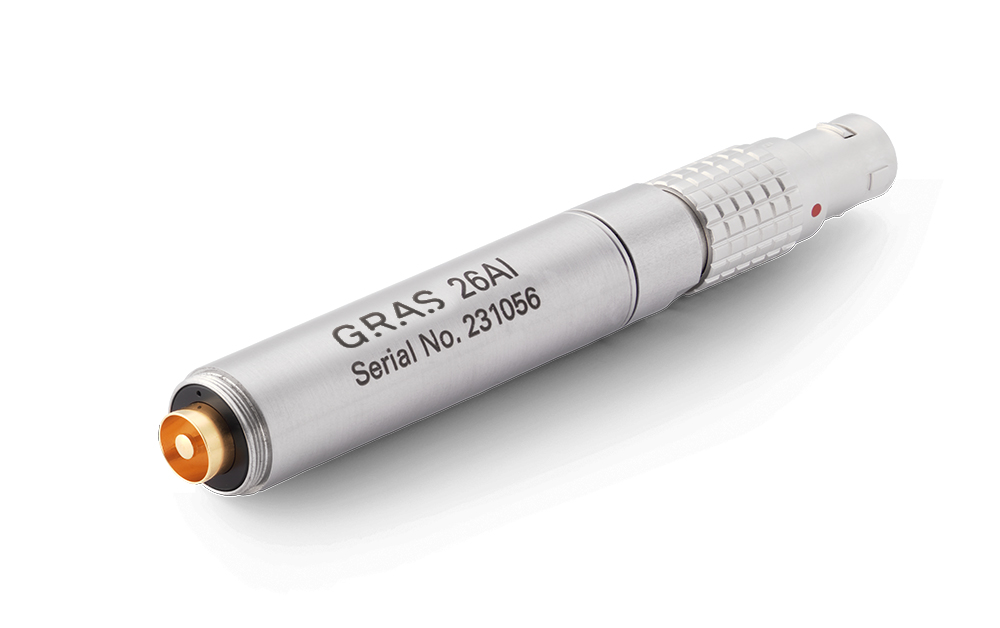

Bộ tiền khuếch đại GRAS 26AI 1/2" với đầu nối tích hợp, tần số thấp

  •  Mã sản phẩm: GRAS 26AI
     Danh mục: GRAS Sound & Vibration
  •  Lượt xem: 5
     Tình trạng: Còn hàng

  • Dải tần số: 1 Hz đến 200 kHz
    Độ nhiễu: 1,8 µV
    Độ khuếch đại: -0,29 dB
    Tính năng đặc biệt: Ứng dụng tần số thấp

  • Giá bán: Liên hệ
  • 0903368648
    +84903368648
Thông tin sản phẩm

26AI là bộ tiền khuếch đại micro 1/2" với đầu nối LEMO 7 chân tích hợp và trở kháng đầu vào 40 GΩ.

Công nghệ

Giới thiệu

GRAS26AI là bộ tiền khuếch đại được thiết kế cho các ứng dụng tần số thấp trong phòng thí nghiệm và ngoài hiện trường, tương thích trực tiếp với tất cả các micro đo lường phân cực ngoài 1/2" tiêu chuẩn IEC 61094.

Thiết bị này bền chắc và đáng tin cậy, có thể xử lý tín hiệu micro lên đến 50 Vpeak trong dải tần từ 1 Hz đến 200 kHz. Bo mạch in được chế tạo bằng công nghệ chất nền màng dày và được tối ưu hóa để triệt tiêu tối đa hiện tượng nhiễu âm và khả năng chống ẩm.

Đầu nối LEMO 7 chân tiêu chuẩn chất lượng cao được tích hợp vào bộ tiền khuếch đại, đảm bảo chỉ cần một loại đầu nối và cáp duy nhất cho cả kết nối và mở rộng.

26AI được hiệu chuẩn riêng lẻ tại nhà máy và được cung cấp kèm theo biểu đồ hiệu chuẩn ghi rõ độ nhiễu tự thân tuyến tính và trọng số A.

Khả năng tương thích

Các bộ tiền khuếch đại này tương thích với micro 1/2 inch theo định nghĩa trong tiêu chuẩn quốc tế IEC1094 Micro đo lường, Phần 4: Thông số kỹ thuật cho micro tiêu chuẩn hoạt động. Ren lắp đặt (11,7 mm - 60 UNS-2) tương thích với các nhãn hiệu bộ tiền khuếch đại micro tương tự khác hiện có trên thị trường.

GRAS 26AI được trang bị phích cắm LEMO series 1B 7 chân tích hợp.

Thông số kỹ thuật

Thông số Đơn vị Giá trị
Dải tần số (±0,2 dB) Hz 1 – 200 kHz
Tốc độ thay đổi V/µs 20
Trở kháng đầu vào GΩ // pF 40 // 0,4
Trở kháng đầu ra Ω 75
Biên độ điện áp đầu ra tối đa @ ±14 V / +28 V µV 12
Biên độ điện áp đầu ra tối đa @ ±60 V / +120 V µV 50
Độ nhiễu (trọng số A) tối đa µV 2,5
Độ nhiễu (trọng số A) điển hình µV 1,8
Độ nhiễu tuyến tính 20 Hz – 20 kHz tối đa µV 6
Độ nhiễu tuyến tính 20 Hz – 20 kHz điển hình µV 3,5
Nhận được dB -0,29
Nguồn điện (đơn) V 28 – 120
Nguồn điện (cân bằng) V ±14 – ±60
Độ lệch DC tối thiểu, nguồn đơn V 0,5 × Vs – 1
Độ lệch DC tối đa, nguồn đơn V 0,5 × Vs + 4
Nguồn điện cân bằng, bù DC V -1 – 4
Phạm vi nhiệt độ hoạt động °C / °F -30 – 70 / -22 – 158
Phạm vi nhiệt độ lưu trữ °C / °F -40 – 85 / -40 – 185
Phạm vi độ ẩm không ngưng tụ % RH 0 – 95
TEDS (IEEE 1451.4)   769 v. 0.9
Loại đầu nối   LEMO 7 chân (FGG.1B.307)
Tiêu chuẩn CE / RoHS / WEEE   Có / Có / Có
Cân nặng g / oz 22 / 0,78

Điều kiện: Nhiệt độ môi trường 23 °C, nguồn điện ±60V/+120V, micro giả 18 pF, cáp đầu ra 3 m.

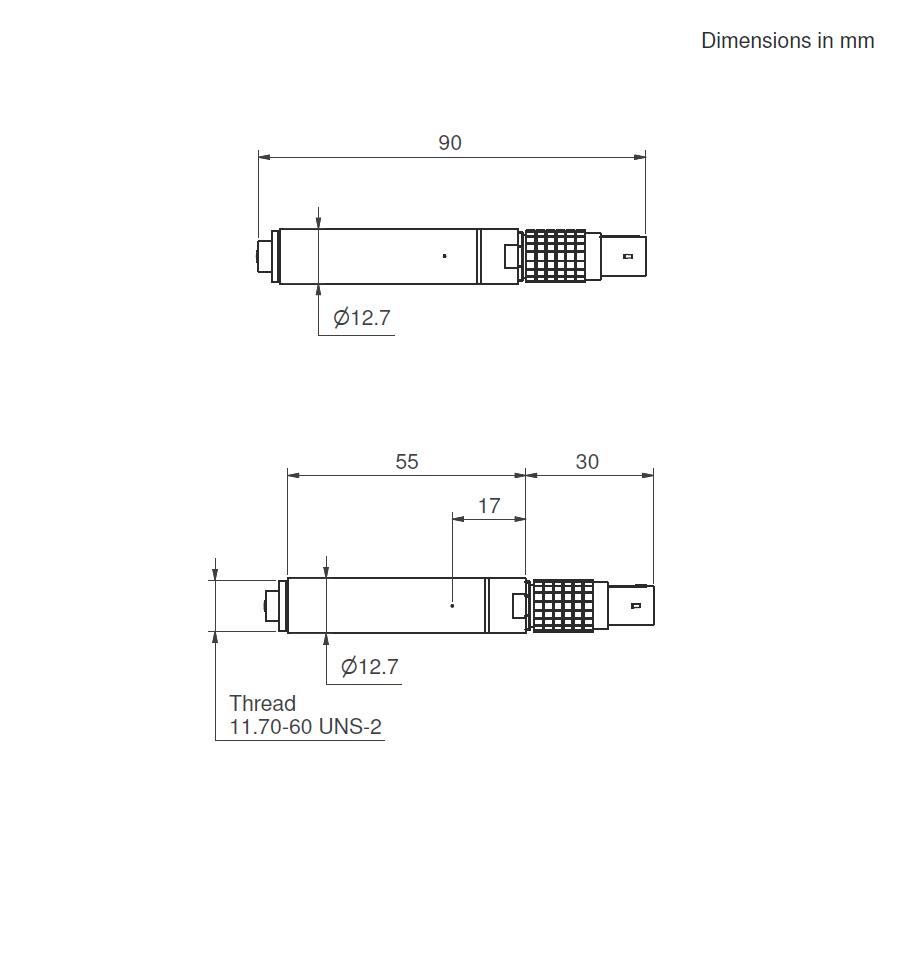

Kích thước
