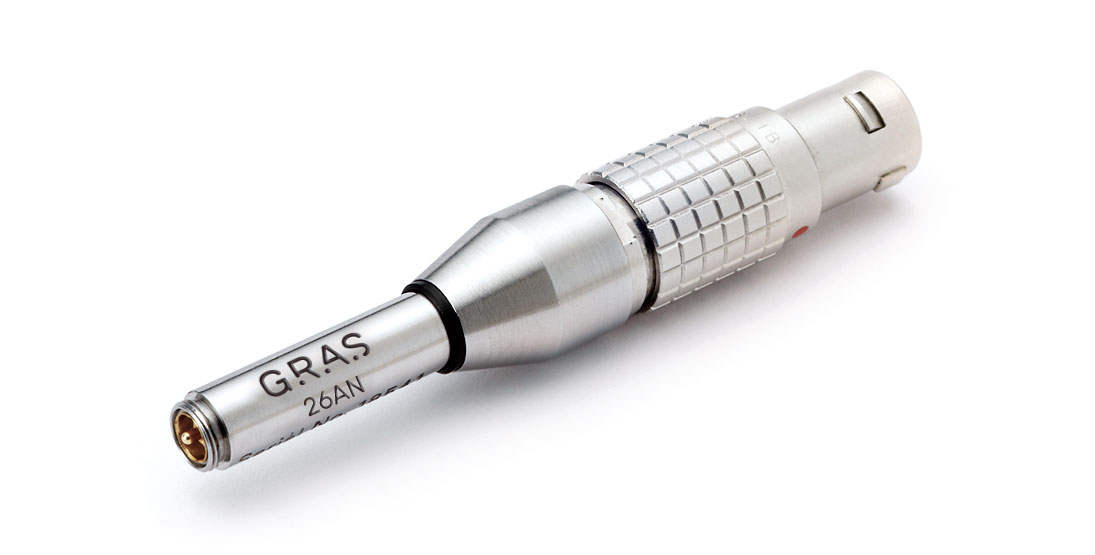

Bộ tiền khuếch đại điện áp chèn GRAS 26AN 1/4''

Bộ tiền khuếch đại GRAS 26AN 1/4" là một thiết bị nhỏ gọn, chắc chắn, được tối ưu hóa cho các phép đo âm thanh sử dụng micro tụ điện. Nó có mức nhiễu nội tại rất thấp, dải động rộng và đáp ứng tần số từ dưới 2 Hz đến trên 200 kHz. GRAS 26AN được cấu hình để cho phép sử dụng kỹ thuật điện áp chèn để xác định độ nhạy mạch hở của micro.

Công nghệ

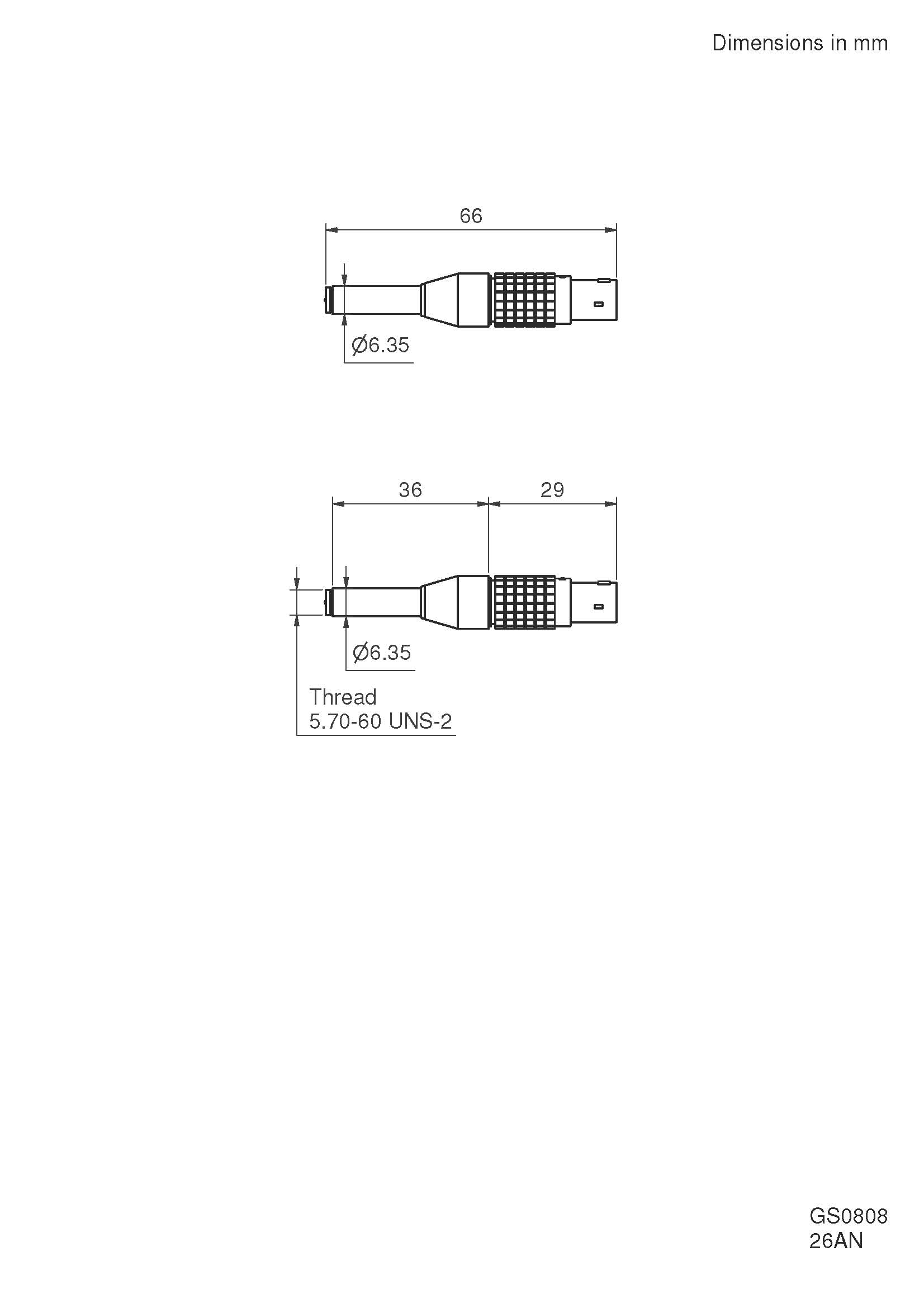

Thiết kế

Tất cả các bộ tiền khuếch đại micro GRAS đều dựa trên một chất nền gốm màng dày nhỏ với trở kháng đầu vào rất cao. Chất nền gốm được bảo vệ bởi một vòng chắn để giảm thiểu ảnh hưởng của điện dung ký sinh và nhiễu micro. Vỏ được làm bằng thép không gỉ để đảm bảo độ bền tối đa. Kích thước nhỏ gọn của các bộ tiền khuếch đại này đảm bảo hoạt động đáng tin cậy trong điều kiện ẩm ướt nhờ nhiệt lượng sinh ra từ sự tản nhiệt bên trong.

Các bộ tiền khuếch đại này tương thích với micro 1/2" theo định nghĩa trong tiêu chuẩn quốc tế IEC 1094 Micro đo lường, Phần 4: Thông số kỹ thuật cho micro tiêu chuẩn hoạt động. Ren lắp đặt (11,7 mm - 60 UNS-2) tương thích với các nhãn hiệu bộ tiền khuếch đại micro tương tự khác hiện có trên thị trường.

Dải động

GRAS 26AN có thể xử lý cả nguồn điện một phía và hai phía. Điện áp nguồn có thể thay đổi từ 28 VDC đến 120 VDC cho nguồn một phía hoặc từ ±14VDC đến ±60 VDC cho nguồn hai phía. Khi sử dụng điện áp nguồn cao (120VDC hoặc ±60VDC), dải động vượt quá 140 dB.

Tiếng ồn

Mạch điện trong GRAS 26AN được xây dựng trên chất nền gốm sử dụng các linh kiện có độ nhiễu thấp được lựa chọn kỹ lưỡng để đạt được độ nhiễu nội tại rất thấp. Độ nhiễu nội tại của điện thấp đến mức nhiễu hệ thống chủ yếu được quyết định bởi nhiễu nhiệt của màng micro.

Đáp ứng tần số

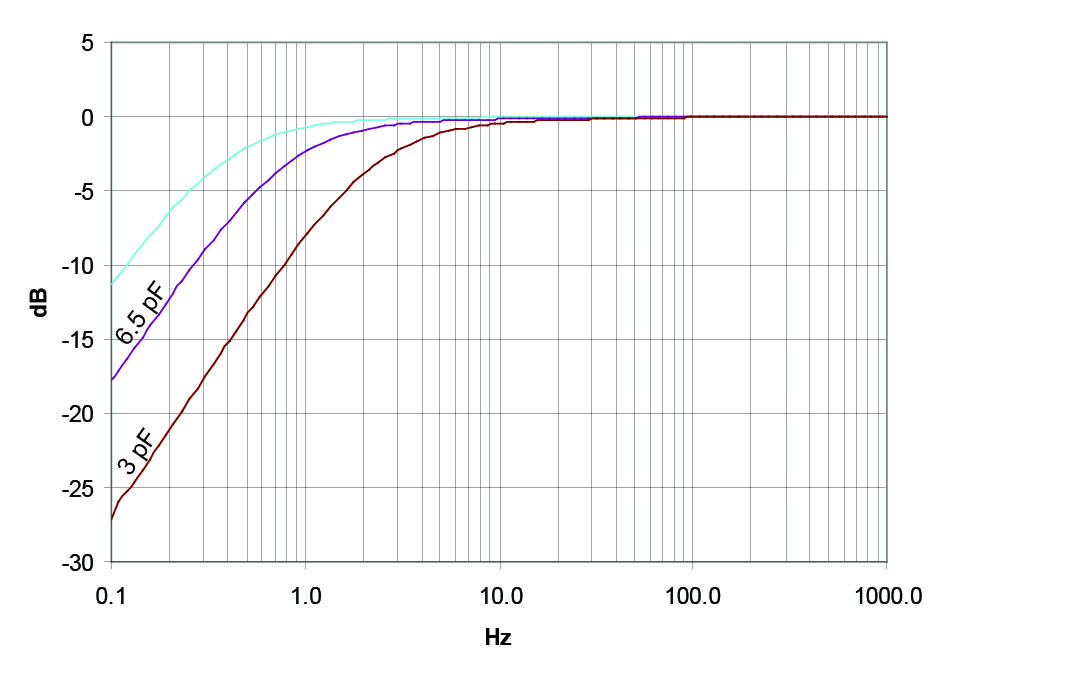

Tần số cắt thấp của bộ tiền khuếch đại GRAS 26AN chủ yếu được xác định bởi trở kháng đầu vào của bộ tiền khuếch đại và điện dung của màng micro. Các điện dung 20 pF, 6,5 pF và 3 pF tương ứng với điện dung điển hình của các màng micro 1/2", 1/4" và 1/8".

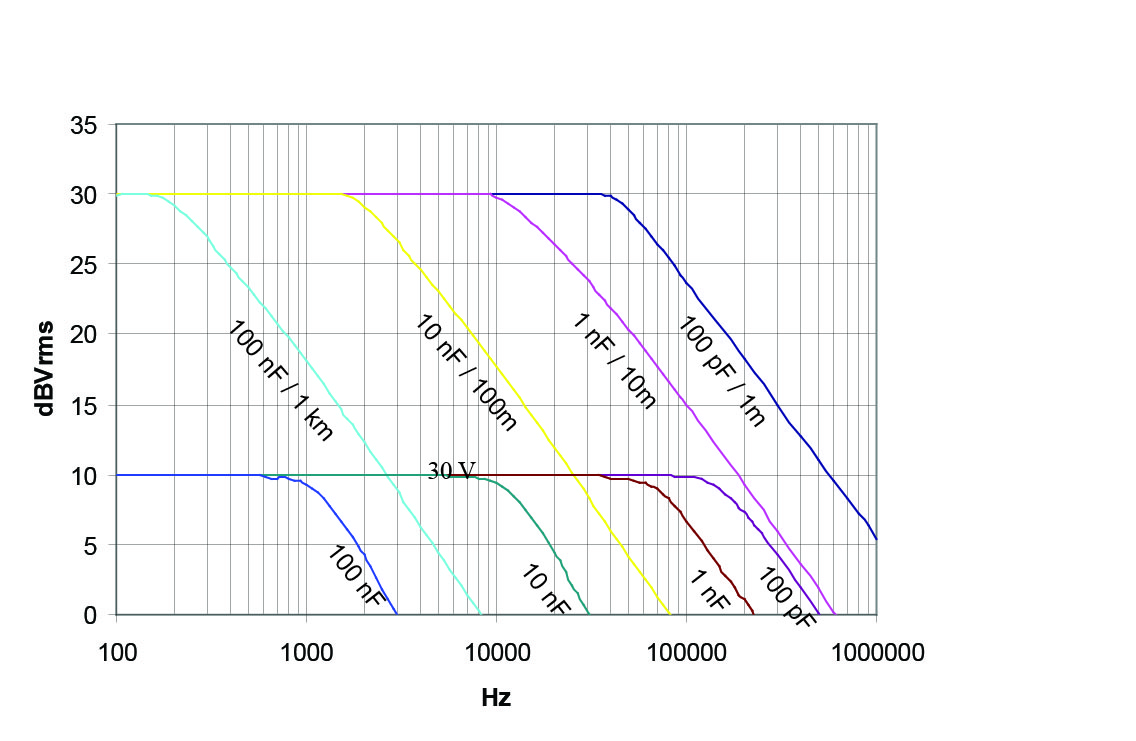

Tần số cắt cao được xác định bởi khả năng của tiền khuếch đại trong việc điều khiển tải điện dung (tốc độ biến đổi tín hiệu), gây ra bởi cáp. Đối với tín hiệu lớn, cần phải tính đến ảnh hưởng của các thông số này khi thực hiện phép đo. Đáp ứng tín hiệu lớn của GRAS 26AN đối với các tải điện dung khác nhau tương ứng với các chiều dài cáp khác nhau được thể hiện trong bảng dữ liệu. Mức đầu ra được tính bằng decibel so với 1 Volt. Điện dung điển hình của cáp là 100pF/m (30pF/foot).

Đầu nối

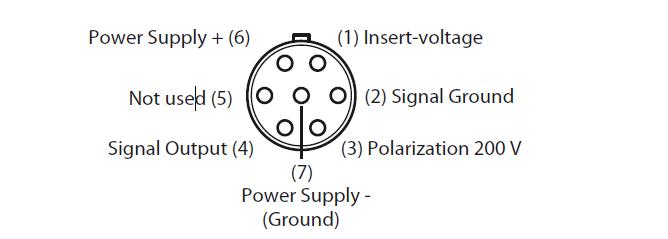

Đầu cắm LEMO 7 chân 1B đực (hình chiếu ngoài)

Thông số kỹ thuật

Dải tần số (±0,2 dB) với micro giả 18 pF	Hz	2,5 đến 200 kHz
Tốc độ thay đổi (Slew rate)	V/µs	20
Trở kháng đầu vào	GΩ // pF	20 // 0,4
Trở kháng đầu ra	Ω	75
Biên độ điện áp đầu ra tối đa (nguồn ±14 V / +28 V)	Vp	12
Biên độ điện áp đầu ra tối đa (nguồn ±60 V / +120 V)	Vp	50
Độ nhiễu (trọng số A) tối đa	µV	2,5
Độ nhiễu (trọng số A) điển hình	µV	1,8
Độ nhiễu (tuyến tính 20 Hz – 20 kHz) tối đa	µV	6
Độ nhiễu (tuyến tính 20 Hz – 20 kHz) điển hình	µV	3,5
Bộ lọc thông cao với độ cắt 3 dB	Hz	Sẽ được xác định sau
Độ khuếch đại	dB	-0,29
Nguồn điện đơn	V	28 đến 120
Nguồn điện cân bằng	V	±14 đến ±60
Độ lệch DC tối thiểu (nguồn đơn)	V	0,5 × Vs − 1
Độ lệch DC tối đa (nguồn đơn)	V	0,5 × Vs + 4
Nguồn điện cân bằng, bù DC	V	-1 đến 4
Phạm vi nhiệt độ hoạt động	°C / °F	-30 đến 70 / -22 đến 158
Phạm vi nhiệt độ lưu trữ	°C / °F	-40 đến 85 / -40 đến 185
Phạm vi độ ẩm (không ngưng tụ)	% RH	0 đến 95
Loại đầu nối	–	LEMO 7 chân (FGG.1B.307)
Tuân thủ CE / RoHS / Đăng ký WEEE	–	Có / Có / Có
Cân nặng	g / oz	22,0 / 0,78
