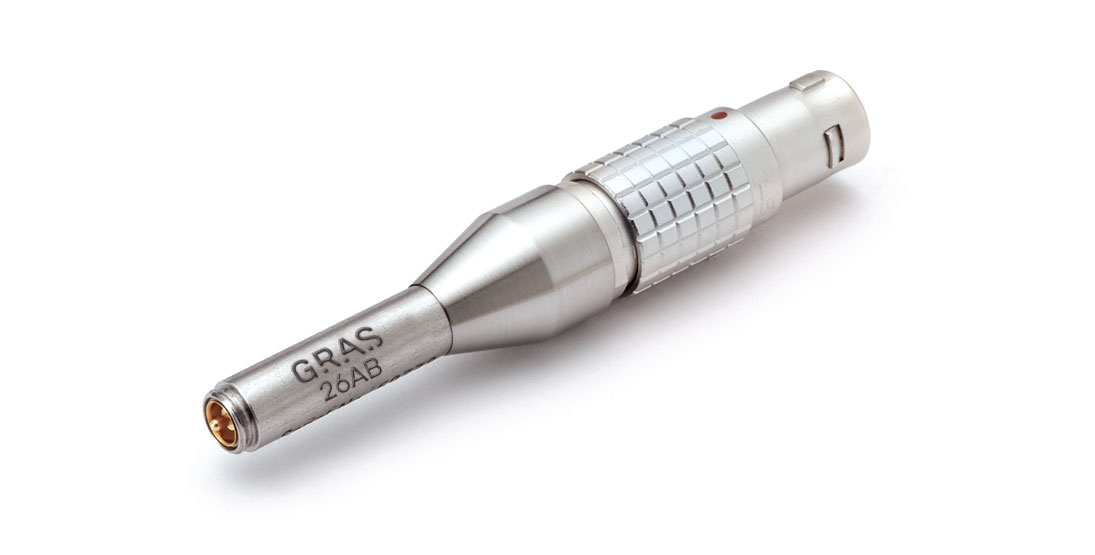

Bộ tiền khuếch đại đa năng GRAS 26AB 1/4''-1/2'' với đầu nối tích hợp.

Bộ tiền khuếch đại GRAS 26AB 1/4" là một thiết bị nhỏ gọn, chắc chắn, được tối ưu hóa cho các phép đo âm thanh sử dụng micro tụ điện. Nó có mức nhiễu nội tại rất thấp, dải động rộng và đáp ứng tần số từ dưới 2 Hz đến trên 200 kHz.

Công nghệ

Thiết kế

Tất cả các bộ tiền khuếch đại micro GRAS đều dựa trên một chất nền gốm màng dày nhỏ với trở kháng đầu vào rất cao. Chất nền gốm được bảo vệ bởi một vòng chắn để giảm thiểu ảnh hưởng của điện dung ký sinh và nhiễu micro. Vỏ được làm bằng thép không gỉ để đảm bảo độ bền tối đa. Kích thước nhỏ gọn của các bộ tiền khuếch đại này đảm bảo hoạt động đáng tin cậy trong điều kiện ẩm ướt nhờ nhiệt lượng sinh ra từ sự tản nhiệt bên trong.

Các bộ tiền khuếch đại này tương thích với micro ½″ theo định nghĩa trong tiêu chuẩn quốc tế IEC1094 Micro đo lường, Phần 4: Thông số kỹ thuật cho micro tiêu chuẩn hoạt động. Ren lắp đặt (11,7 mm - 60 UNS-2) tương thích với các loại bộ tiền khuếch đại micro tương tự khác hiện có trên thị trường.

Dải động

GRAS 26AB có thể xử lý cả nguồn điện một phía và hai phía. Điện áp nguồn có thể thay đổi từ 28 VDC đến 120 VDC cho nguồn một phía hoặc từ ±14VDC đến ±60 VDC cho nguồn hai phía. Khi sử dụng điện áp nguồn cao (120VDC hoặc ±60VDC), dải động vượt quá 140 dB.

Tiếng ồn

Mạch điện trong GRAS 26AB được xây dựng trên chất nền gốm sử dụng các linh kiện có độ nhiễu thấp được lựa chọn kỹ lưỡng để đạt được độ nhiễu nội tại rất thấp. Độ nhiễu nội tại của điện thấp đến mức nhiễu hệ thống chủ yếu được quyết định bởi nhiễu nhiệt của màng micro.

Đáp ứng tần số

Tần số cắt thấp của bộ tiền khuếch đại GRAS 26AB chủ yếu được xác định bởi trở kháng đầu vào của bộ tiền khuếch đại và điện dung của đầu micro. Các điện dung 20 pF, 6,5 pF và 3 pF tương ứng với điện dung điển hình của các đầu micro có kích thước 1/2", 1/4" và 1/8".

Tần số cắt cao được xác định bởi khả năng của tiền khuếch đại trong việc điều khiển tải điện dung (tốc độ biến đổi tín hiệu), gây ra bởi cáp. Đối với tín hiệu lớn, cần phải tính đến ảnh hưởng của các thông số này khi thực hiện phép đo. Hình 4 thể hiện đáp ứng tín hiệu lớn của GRAS 26AB với các tải điện dung khác nhau tương ứng với các chiều dài cáp khác nhau. Mức đầu ra được tính bằng decibel so với 1 Volt. Điện dung điển hình của cáp là 100pF/m (30pF/foot).

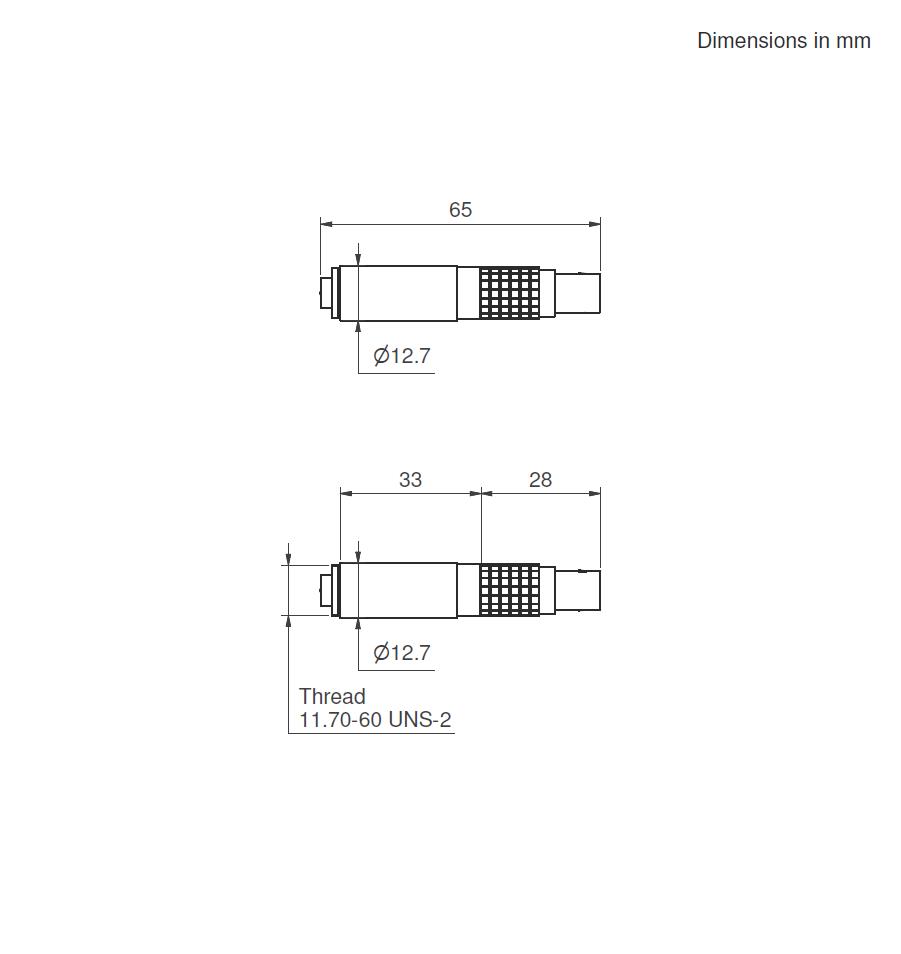

Đầu nối

Bộ tiền khuếch đại GRAS 26AB được trang bị đầu nối LEMO 7 chân tích hợp. Để sử dụng với micro GRAS 1/2", bộ chuyển đổi 1/4" sang 1/2" AF0008 được cung cấp kèm theo. AF0008 là bộ chuyển đổi dạng ống nằm trên đường tín hiệu, đảm bảo ảnh hưởng tối thiểu đến trường âm thanh.

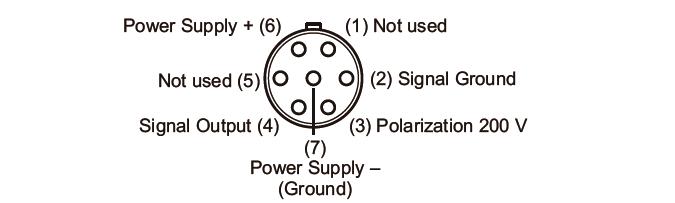

Đầu cắm LEMO 7 chân 1B đực (hình chiếu ngoài)

Thông số kỹ thuật

Thông số	Đơn vị	Giá trị
Dải tần số (±0,2 dB)	Hz	2,5 – 200 kHz
Tốc độ thay đổi	V/µs	20
Trở kháng đầu vào	GΩ // pF	20 // 0,4
Trở kháng đầu ra	Ω	75
Biên độ điện áp đầu ra tối đa @ ±14 V / +28 V	µV	12
Biên độ điện áp đầu ra tối đa @ ±60 V / +120 V	µV	50
Độ nhiễu (trọng số A) tối đa	µV	2,5
Độ nhiễu (trọng số A) điển hình	µV	1,8
Độ nhiễu tuyến tính 20 Hz – 20 kHz tối đa	µV	6
Độ nhiễu tuyến tính 20 Hz – 20 kHz điển hình	µV	3,5
Bộ lọc thông cao, độ cắt 3 dB	Hz	Sẽ xác định sau
Nhận được	dB	-0,29
Nguồn điện (đơn)	V	28 – 120
Nguồn điện (cân bằng)	V	±14 – ±60
Độ lệch DC tối thiểu, nguồn đơn	V	0,5 × Vs – 1
Độ lệch DC tối đa, nguồn đơn	V	0,5 × Vs + 4
Phạm vi nhiệt độ hoạt động	°C / °F	-30 đến 70 / -22 đến 158
Phạm vi nhiệt độ lưu trữ	°C / °F	-40 đến 85 / -40 đến 185
Phạm vi độ ẩm không ngưng tụ	% RH	0 – 95
Loại đầu nối		LEMO 7 chân (FGG.1B.307)
Tiêu chuẩn CE / RoHS / WEEE		Có / Có / Có
Cân nặng	g / oz	22 / 0,78
