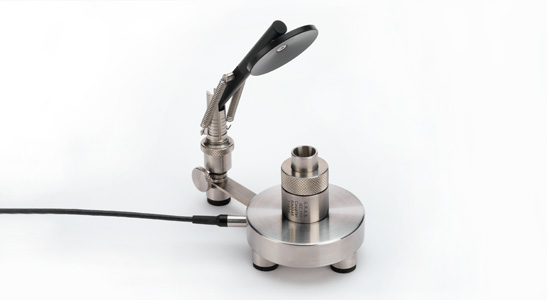

Bộ mô phỏng tai GRAS 43AC-S5 với TEDS là một bộ dụng cụ kiểm tra hoàn chỉnh để đo tần số cao lên đến 20 kHz trên tai nghe được gắn vào tai bằng các phụ kiện như ống và khuôn tai.
Công nghệ
Bộ dụng cụ mô phỏng tai GRAS 43AC-S5 là một bộ thử nghiệm hoàn chỉnh để kiểm tra âm học tai nghe được gắn vào tai thông qua các phụ kiện như ống và khuôn tai, và tuân thủ các yêu cầu quốc tế sau:
Tai nghe 43AC-S5 sử dụng bộ mô phỏng tai độ phân giải cao RA0402, mở rộng dải tần số hữu ích lên đến 20 kHz. Tìm hiểu thêm về RA0402 tại đây .
Bộ 43AC-S5 bao gồm:
-
Máy mô phỏng tai độ phân giải cao GRAS RA0402 tiền phân cực
-
Microphone áp suất GRAS 40AO 1/2" (bao gồm trong RA0402)
-
Bộ tiền khuếch đại GRAS 26CB 1/4"
-
Bộ chuyển đổi góc vuông GRAS RA0001
-
GRAS RA0052 Bộ gá thử nghiệm
Thiết bị thử nghiệm này có một tay đòn lò xo điều chỉnh được để tạo ra lực thay đổi tác động lên vật cần thử.
Có phiên bản phân cực ngoài, GRAS 43AC-S4.
Khả năng tương thích TEDS
43AC-S5 tuân thủ tiêu chuẩn IEEE 1451.4 TEDS phiên bản 1.0. Nếu nền tảng đo lường của bạn hỗ trợ Bảng dữ liệu điện tử cảm biến (TEDS), bạn sẽ có thể đọc và ghi dữ liệu như thuộc tính và dữ liệu hiệu chuẩn.
Thông số kỹ thuật
| Thông số |
Đơn vị |
Giá trị |
| Giới hạn dưới của dải động lý thuyết |
dB(A) |
25 |
| Giới hạn trên của dải động lý thuyết ở nguồn điện +28 V / ±14 V |
dB |
153 |
| Độ nhạy @ 250 Hz (±2 dB) |
mV/Pa |
12 |
| Độ nhạy @ 250 Hz (±2 dB) |
dB so với 1 V/Pa |
-38,5 |
| Thể tích khớp nối |
mm³ |
1260 @ 500 Hz |
| Tần số cộng hưởng |
kHz |
13,5 |
| Phạm vi nhiệt độ hoạt động |
°C / °F |
-30 – 60 / -22 – 140 |
| Hệ số nhiệt độ @250 Hz |
dB/°C / dB/°F |
-0,01 / -0,006 |
| Phạm vi độ ẩm không ngưng tụ |
% RH |
0 – 75 |
| Tiêu chuẩn ANSI |
|
S3.7 |
| Tiêu chuẩn IEC |
|
60318-4 (trước đây là 60711) |
| CE / RoHS / WEEE |
|
Có / Có / Có |
| Loại đầu nối |
|
Microdot 10/32 |
| Trọng lượng |
g / oz |
1550 / 54.675 |

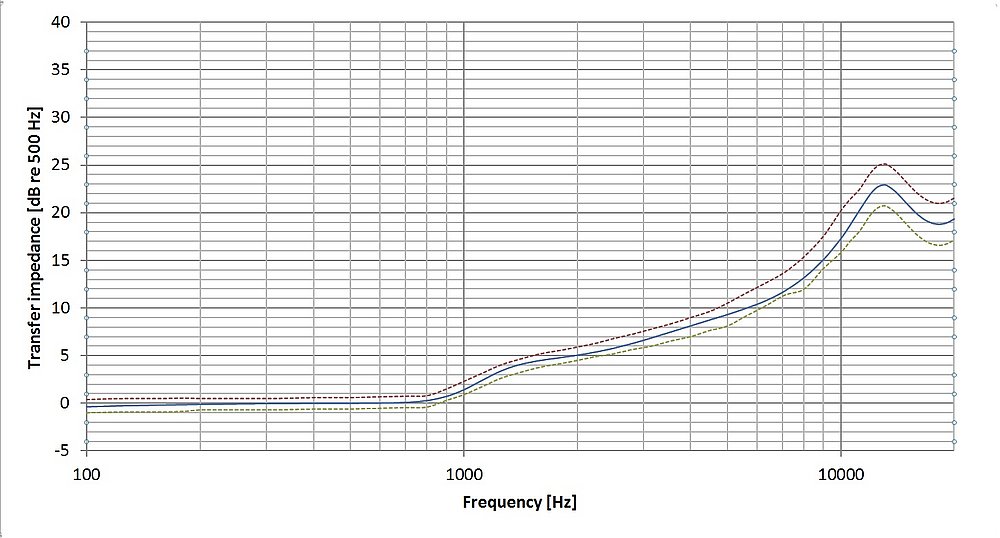

Đáp tuyến tần số điển hình của RA0402
