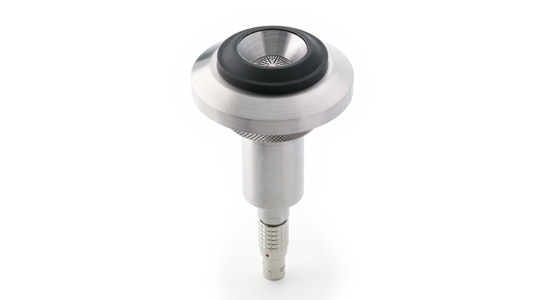

Tai giả GRAS 43AD-S1 với TEDS là một bộ phận hoàn chỉnh dùng để đo âm học trên các thiết bị phát âm và loa. Nó có thể được tích hợp với đầu kiểm tra điện thoại hoặc lắp đặt cố định trên dây chuyền kiểm tra sản xuất.
Công nghệ
GRAS 43AD-S1 là một bộ thiết bị hoàn chỉnh dùng để đo âm học trên các thiết bị phát âm và loa theo tiêu chuẩn:
- Tiêu chuẩn IEC 60318-1 & -2 Âm học điện tử – Mô phỏng đầu và tai người – Phần 1: Mô phỏng tai để hiệu chuẩn tai nghe chụp tai, 1998-07
- Khuyến nghị P.57 (08/96) của ITU-T: Chuỗi P: Chất lượng truyền dẫn điện thoại, Thiết bị đo khách quan: Tai nhân tạo.
Nó có thể được tích hợp với đầu kiểm tra điện thoại hoặc được lắp đặt cố định trên dây chuyền kiểm tra sản xuất.
Bộ 43AD-S1 bao gồm:
- IEC 60318 GRAS RA0039 Máy mô phỏng tai
- Microphone áp suất GRAS 40AO ½"
- Bộ tiền khuếch đại GRAS 26CA ¼"
- Khớp nối nhanh GR0332 và RA0523
- Tấm gắn cho tai nghe chụp tai và tai nghe trùm tai.
Có phiên bản phân cực ngoài, GRAS 43AD.
Khả năng tương thích TEDS
43AD-S1 tuân thủ tiêu chuẩn IEEE 1451.4 TEDS phiên bản 1.0. Nếu nền tảng đo lường của bạn hỗ trợ Bảng dữ liệu điện tử cảm biến (TEDS), bạn sẽ có thể đọc và ghi dữ liệu như thuộc tính và dữ liệu hiệu chuẩn.
Thông số kỹ thuật
| Thông số |
Đơn vị |
Giá trị |
| Giới hạn dưới dải động lý thuyết với tiền khuếch đại GRAS |
dB(A) |
25 |
| Giới hạn trên dải động lý thuyết với tiền khuếch đại GRAS @ +28 V / ±14 V |
dB |
150 |
| Giới hạn trên dải động lý thuyết với tiền khuếch đại GRAS @ +120 V / ±60 V |
dB |
164 |
| Độ nhạy danh định @ 250 Hz (±2 dB) |
mV/Pa |
12 |
| Độ nhạy danh định @ 250 Hz (±2 dB) |
dB re 1V/Pa |
-38.5 |
| Dải nhiệt độ hoạt động |
°C / °F |
-30 đến 60 / -22 đến 140 |
| Hệ số nhiệt @250 Hz |
dB/°C / dB/°F |
-0,01 / -0,006 |
| Dải độ ẩm (không ngưng tụ) |
% RH |
0 đến 80 |
| Chuẩn ANSI |
– |
S3.7 |
| Chuẩn IEC |
– |
60318-1 (trước đây 60318) |
| Khuyến nghị ITU-T |
– |
P.57 Loại 1 |
| Tuân thủ CE / RoHS / đăng ký WEEE |
– |
Có / Có / Có |
| Loại đầu nối |
– |
Cáp 3 m, chuẩn 7-pin LEMO |
| Khối lượng |
g / oz |
1,65 / 58,202 |
