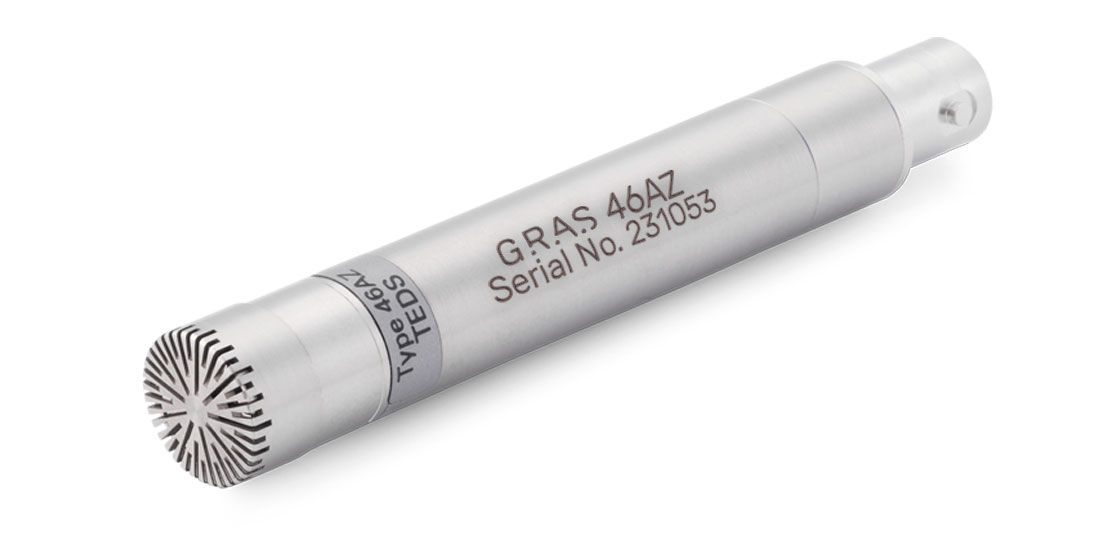

Bộ micro tiêu chuẩn GRAS 46AZ 1/2'' CCP trường tự do, tần số thấp

GRAS 46AZ là bộ micro trường tự do 1/2" sử dụng nguồn điện không đổi (CCP) để đo mức áp suất âm thanh trung bình ở tần số thấp. Nó được trang bị đầu nối BNC và tương thích với TEDS. Loại truyền thống tương đương 200 V (LEMO) là GRAS 46AN .

Công nghệ

Giới thiệu

Thông qua sự hợp tác chặt chẽ với khách hàng, chúng tôi hiểu rằng bảo mật dữ liệu là vô cùng quan trọng bởi vì chi phí phát sinh từ các cảm biến không phù hợp và không đáng tin cậy có thể quyết định sự thành công hay thất bại của dự án.

Đối với người dùng của chúng tôi, an toàn dữ liệu thể hiện trực tiếp qua các yêu cầu về việc lựa chọn micro dễ dàng hơn, cấu hình hệ thống đơn giản và giảm thiểu sai số đo lường.

Để đáp ứng những yêu cầu này, chúng tôi đã phát minh ra khái niệm bộ micro. Nó đơn giản, đáng tin cậy và bền bỉ, bao gồm sự kết hợp giữa đầu micro và bộ tiền khuếch đại, được hiệu chuẩn như một khối thống nhất. Điều này loại bỏ sai sót vì chỉ cần tính đến một giá trị độ nhạy duy nhất và loại bỏ nguy cơ làm nhiễu giao diện. Kết hợp điều này với thiết kế độc đáo và đã được chứng minh của chúng tôi, bạn sẽ có được bộ micro đo lường đáng tin cậy nhất hiện có trong ngành hiện nay.

Ứng dụng và cách sử dụng điển hình

Bộ micro 46AZ là bộ micro trường tự do, được tối ưu hóa cho mọi ứng dụng âm thanh, trong đó vị trí của nguồn âm chính đã được biết và micro có thể được hướng thẳng vào đó để đảm bảo góc tới 0°.

Dải tần số thấp khiến nó trở nên lý tưởng để đo âm thanh tần số thấp từ các thiết bị như cối xay gió.

Về phạm vi nhiệt độ, vui lòng xem phần Thông số kỹ thuật. Nếu cần giới hạn nhiệt độ cao hơn, chúng tôi khuyên bạn nên xem xét các micro thăm dò GRAS, trong đó micro và tiền khuếch đại có thể được cách ly khỏi nguồn nhiệt.

Thiết kế

Bộ micro tiêu chuẩn GRAS 46AZ hiệu suất cao, kích thước 1/2 inch, dùng để đo mức áp suất âm thanh trung bình ở tần số trung bình. Trong môi trường phòng sạch của chúng tôi, bộ micro được lắp ráp và niêm phong bằng nhãn. Tuy nhiên, bộ micro có thể được tháo rời nếu bạn muốn sử dụng các thành phần riêng lẻ.

Microphone:
Đầu micro là loại micro trường tự do phân cực trước GRAS 40AZ 1/2" tiêu chuẩn IEC 61094 WS2F chất lượng cao, được thiết kế để hoạt động bền bỉ trong nhiều môi trường khác nhau.

Quá trình phân cực trước được thực hiện thông qua một điện cực tĩnh được gắn vào tấm nền phía sau của micro trong điều kiện được kiểm soát chặt chẽ. Sau đó, điện cực tĩnh này được tích điện để phù hợp với độ nhạy micro đã được chỉ định.

Bộ tiền khuếch đại:
Bộ tiền khuếch đại là loại GRAS 26CI 1/2" CCP Standard với đầu nối BNC, được chế tạo trên các chất nền mạch in nổi tiếng của chúng tôi. Trong ngành công nghiệp, chúng nổi tiếng với độ nhiễu nền thấp, dải tần rộng và hiệu suất tốc độ biến đổi tín hiệu tuyệt vời.

Khả năng tương thích

Để hoạt động đúng như thông số kỹ thuật, bộ micro GRAS 46AZ yêu cầu một mô-đun đầu vào dòng điện không đổi có khả năng cung cấp dòng điện 4 mA và điện áp nguồn CCP không tải 24 V. Nếu dòng điện cung cấp thấp hơn, khả năng điều khiển cáp dài sẽ bị giảm và do đó tần số trên sẽ bị giảm. Nếu điện áp cung cấp thấp hơn, nó sẽ ảnh hưởng đến dải động trên.

Bộ micro được trang bị đầu nối BNC. Các bộ cáp đồng trục готовые sử dụng với nhiều loại và độ dài khác nhau đều có sẵn, cả chiều dài tiêu chuẩn và chiều dài tùy chỉnh.

Cảm biến 46AZ tuân thủ tiêu chuẩn IEEE 1451.4 TEDS phiên bản 1.0. Nếu nền tảng đo lường của bạn hỗ trợ Bảng dữ liệu điện tử cảm biến (Transducer Electronic Data Sheets), bạn sẽ có thể đọc và ghi dữ liệu như thuộc tính và dữ liệu hiệu chuẩn.

Xác minh hệ thống

Chức năng của TEDS rất hữu ích để xác định micro nào được kết nối với kênh đầu vào nào. Tuy nhiên, nó không phải là công cụ kiểm tra xem micro có đáp ứng các thông số kỹ thuật hay không. Vì vậy, để kiểm tra và xác minh hàng ngày thiết lập đo lường của bạn, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh như GRAS 42AG Sound Calibrator.

Để hiệu chỉnh độ nhạy chính xác, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh tham chiếu như GRAS 42AP Intelligent Pistonphone.

Dịch vụ

Nếu chẳng may làm hỏng màng loa của micro GRAS, trong hầu hết các trường hợp, chúng tôi sẽ đổi cho bạn một chiếc khác với chi phí rất hợp lý và thời gian xử lý nhanh chóng. Điều này không chỉ bảo vệ khoản đầu tư của bạn mà còn đáp ứng yêu cầu của bộ phận đảm bảo chất lượng vì bạn không cần phải lo lắng về số seri mới, v.v.

Sự định cỡ

Khi xuất xưởng, tất cả micro GRAS đều được hiệu chuẩn trong môi trường phòng thí nghiệm được kiểm soát bằng thiết bị hiệu chuẩn có thể truy xuất nguồn gốc. Tùy thuộc vào mục đích sử dụng, môi trường đo lường và chương trình kiểm soát chất lượng nội bộ, chúng tôi khuyến nghị nên hiệu chuẩn lại micro ít nhất một lần mỗi năm.

Chất lượng và bảo hành

Bộ micro GRAS được cấu tạo từ các linh kiện thuộc danh mục sản phẩm tiêu chuẩn đã được kiểm chứng của chúng tôi, tất cả đều được sản xuất từ vật liệu chất lượng cao và các linh kiện có thương hiệu, được lựa chọn và gia công để đảm bảo độ ổn định và độ bền lâu dài.

Tất cả các bộ phận đều được sản xuất và lắp ráp tại nhà máy ở Đan Mạch bởi các kỹ thuật viên lành nghề và tận tâm trong môi trường phòng sạch được kiểm định. Màng loa, thân micro và lưới bảo vệ độc đáo được làm bằng thép không gỉ cao cấp, giúp bộ micro có khả năng chống lại các hư hại vật lý cũng như ăn mòn do không khí hoặc khí gây ra.

Điều này, cùng với đầu nối micro mạ vàng chắc chắn, đảm bảo kết nối cực kỳ đáng tin cậy. Nhờ chất lượng cao, chúng tôi bảo hành 5 năm đối với các lỗi về vật liệu và tay nghề.

Thông số kỹ thuật

Thông số	Đơn vị	Giá trị
Phân cực / Kết nối	–	0 V / CCP
Dải tần số (±1 dB)	Hz	1 Hz đến 10 kHz
Dải tần số (±3 dB)	Hz	0,5 Hz đến 20 kHz
Giới hạn dưới của dải động với bộ tiền khuếch đại GRAS	dB(A)	17
Giới hạn trên của dải động với bộ tiền khuếch đại GRAS CCP	dB	138
Độ nhạy tại 250 Hz (±2 dB)	mV/Pa	50
Độ nhạy tại 250 Hz (±2 dB)	dB so với 1 V/Pa	-26
Trở kháng đầu ra	Ω	< 50
Biên độ điện áp đầu ra tối thiểu @ nguồn CCP 24–28 V	Vp	8
Dòng cấp tối thiểu đến tối đa	mA	2 đến 20
Dòng cấp tối thiểu đến tối đa (đơn / cân bằng)	V	Không áp dụng
Điện áp phân cực DC, điển hình	V	12
Lỗ thông hơi micro	–	Phía sau
Ký hiệu theo IEC 61094-4	–	WS2F
Phạm vi nhiệt độ làm việc	°C / °F	-30 đến 70 / -22 đến 158
Phạm vi nhiệt độ lưu trữ	°C / °F	-40 đến 85 / -40 đến 185
Hệ số nhiệt độ @ 250 Hz	dB/°C / dB/°F	-0,01 / -0,006
Hệ số áp suất tĩnh @ 250 Hz	dB/kPa	-0,007
Phạm vi độ ẩm không ngưng tụ	% RH	0 đến 95
Hệ số độ ẩm @ 250 Hz	dB/% RH	-0,001
Ảnh hưởng dao động dọc trục @ 1 m/s²	dB so với 20 µPa	66
TEDS (IEEE 1451.4)	–	27 v.1.0
Loại đầu nối	–	BNC
Tuân thủ CE / RoHS / Đăng ký WEEE	–	Có / Có / Có
Khối lượng	g / oz	33 / 1.164

Điều kiện thử nghiệm

Nhiệt độ: 20°C

Áp suất: 760mm

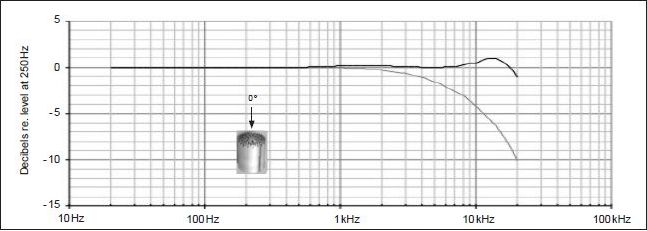

Đáp tuyến tần số điển hình. Đường cong phía trên thể hiện đáp tuyến trong điều kiện trường tự do ở góc 0°, đường cong phía dưới thể hiện đáp tuyến theo áp suất.
