Giới thiệu
Bộ micro 46AE là bộ micro trường tự do, được tối ưu hóa cho mọi ứng dụng âm thanh, trong đó vị trí của nguồn âm chính đã được biết và micro có thể được hướng thẳng vào đó để đảm bảo góc tới 0°.
Dải tần số rộng giúp nó trở nên lý tưởng cho việc chẩn đoán âm thanh tổng quát. 46AE tuân thủ tiêu chuẩn IEC 61094 WS2F và IEC 61672 Loại 1.
Về phạm vi nhiệt độ, vui lòng xem phần Thông số kỹ thuật. Nếu cần giới hạn nhiệt độ cao hơn, chúng tôi khuyên dùng bộ micro GRAS 146AE 1/2" CCP Free-field Rugged, có thể sử dụng ở nhiệt độ lên đến 125 °C.
Phiên bản có lỗ thoát hơi phía trước cũng có sẵn, 46AE-FV 1/2" CCP Free-field Front Vented Microphone Set.
Thiết kế

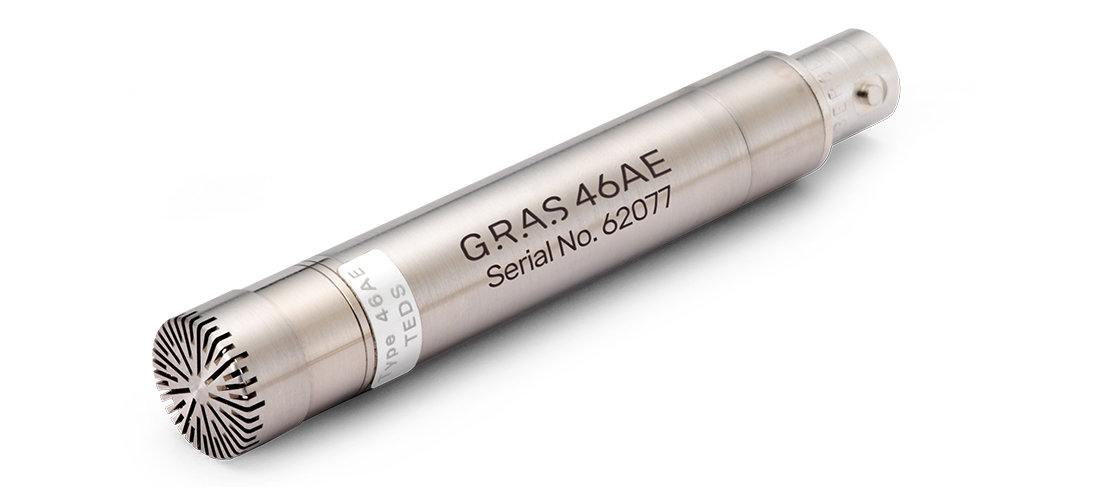

Bộ micro tiêu chuẩn GRAS 46AE là bộ micro hiệu suất cao, kích thước 1/2 inch, dùng để đo mức áp suất âm thanh trung bình. Trong môi trường phòng sạch của chúng tôi, bộ micro được lắp ráp và niêm phong bằng nhãn. Tuy nhiên, bộ micro có thể được tháo rời nếu bạn muốn sử dụng các thành phần riêng lẻ.
Microphone:
Đầu micro là loại micro trường tự do phân cực trước GRAS 40AE 1/2" tiêu chuẩn IEC 61094 WS2F chất lượng cao, được thiết kế để hoạt động bền bỉ trong nhiều môi trường khác nhau. Độ nhạy cao và độ tin cậy đã giúp 40AE trở thành micro đo lường được ưa chuộng cho các máy đo/phân tích mức âm thanh có tùy chọn CCP và do đó, cho phép thực hiện các phép đo theo tiêu chuẩn IEC 61672 Loại 1.
Quá trình phân cực trước được thực hiện thông qua một điện cực tĩnh được gắn vào tấm nền phía sau của micro trong điều kiện được kiểm soát chặt chẽ. Sau đó, điện cực tĩnh này được tích điện để phù hợp với độ nhạy micro đã được chỉ định.
Bộ tiền khuếch đại:
Bộ tiền khuếch đại là loại GRAS 26CA 1/2" CCP Standard với đầu nối BNC, được chế tạo trên nền mạch in nổi tiếng của chúng tôi. Trong ngành công nghiệp, loại này nổi tiếng với độ nhiễu nền thấp, dải tần rộng và hiệu suất tốc độ biến đổi tín hiệu tuyệt vời.
Khả năng tương thích
Để hoạt động đúng như thông số kỹ thuật, bộ micro GRAS 46AE yêu cầu một mô-đun đầu vào dòng điện không đổi có khả năng cung cấp dòng điện 4 mA và điện áp nguồn CCP không tải 24 V. Nếu dòng điện cung cấp thấp hơn, khả năng điều khiển cáp dài sẽ bị giảm và do đó tần số trên sẽ bị giảm. Nếu điện áp cung cấp thấp hơn, nó sẽ ảnh hưởng đến dải động trên.
Bộ micro được trang bị đầu nối BNC. Các bộ cáp đồng trục готовые sử dụng với nhiều loại và độ dài khác nhau đều có sẵn, cả chiều dài tiêu chuẩn và chiều dài tùy chỉnh.
Cảm biến 46AE được cung cấp kèm theo TEDS thế hệ II. Dữ liệu hiệu chuẩn được lập trình vào TEDS tích hợp theo tiêu chuẩn IEEE 1451.4 bằng UDID I27-0-0-0U. Nếu nền tảng đo lường của bạn hỗ trợ Bảng dữ liệu điện tử cảm biến (Transducer Electronic Data Sheets), bạn sẽ có thể đọc và ghi dữ liệu như thuộc tính và dữ liệu hiệu chuẩn.
Chip TEDS thế hệ II (DS2431) có thể yêu cầu cập nhật phần mềm hệ thống.
Xác minh hệ thống
Chức năng của TEDS rất hữu ích để xác định micro nào được kết nối với kênh đầu vào nào. Tuy nhiên, nó không phải là công cụ kiểm tra xem micro có đáp ứng các thông số kỹ thuật hay không. Vì vậy, để kiểm tra và xác minh hàng ngày thiết lập đo lường của bạn, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh như GRAS 42AG Sound Calibrator.
Để hiệu chỉnh độ nhạy chính xác, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh tham chiếu như GRAS 42AP Intelligent Pistonphone.
Sự định cỡ
Khi xuất xưởng, tất cả micro GRAS đều được hiệu chuẩn trong môi trường phòng thí nghiệm được kiểm soát bằng thiết bị hiệu chuẩn có thể truy xuất nguồn gốc. Tùy thuộc vào mục đích sử dụng, môi trường đo lường và chương trình kiểm soát chất lượng nội bộ, chúng tôi khuyến nghị nên hiệu chuẩn lại micro ít nhất một lần mỗi năm.
Chúng tôi cung cấp hai loại hiệu chuẩn như một dịch vụ hậu mãi tùy chọn: Hiệu chuẩn theo tiêu chuẩn GRAS và Hiệu chuẩn được chứng nhận GRAS.
Hiệu chuẩn truy xuất nguồn gốc GRAS là quy trình hiệu chuẩn có thể truy xuất nguồn gốc được thực hiện bởi nhân viên được đào tạo trong điều kiện kiểm soát theo các quy trình và tiêu chuẩn đã được thiết lập. Điều này hoàn toàn giống với quy trình hiệu chuẩn nghiêm ngặt mà tất cả các micro GRAS đều phải trải qua như một phần không thể thiếu trong đảm bảo chất lượng của chúng tôi.
Việc hiệu chuẩn đạt chuẩn GRAS được thực hiện bởi Phòng thí nghiệm hiệu chuẩn đạt chuẩn GRAS, được chứng nhận theo tiêu chuẩn ISO 17025 bởi DANAK, Quỹ Chứng nhận Đan Mạch.
Nếu bạn muốn bộ micro mới được giao kèm theo chứng nhận hiệu chuẩn thay vì hiệu chuẩn mặc định của nhà máy, hãy ghi rõ điều này khi đặt hàng.
Tìm hiểu thêm tại phần hiệu chuẩn .
GRAS HALT
Khi đội ngũ nghiên cứu và phát triển của chúng tôi phát triển một micro đo lường, nó phải trải qua những bài kiểm tra khắt khe nhất để chứng minh rằng nó có thể chịu được các điều kiện thử nghiệm hàng ngày của khách hàng. Bằng cách sử dụng một loạt các bài kiểm tra tuổi thọ tăng tốc cao (HALT), chúng tôi đảm bảo rằng micro của chúng tôi đáp ứng được chất lượng cao và độ chính xác mà khách hàng mong đợi và tin tưởng. Các bài kiểm tra HALT của chúng tôi chủ động đẩy nhanh tuổi thọ của micro bằng cách mô phỏng việc cầm nắm và sử dụng mà nó phải chịu trong các tình huống thực tế.
Để tìm hiểu thêm về HALT, hãy xem phần Kiểm tra độ bền HALT.
Chất lượng và bảo hành
Bộ micro GRAS được cấu tạo từ các linh kiện thuộc danh mục sản phẩm tiêu chuẩn đã được kiểm chứng của chúng tôi, tất cả đều được sản xuất từ vật liệu chất lượng cao và các linh kiện có thương hiệu, được lựa chọn và gia công để đảm bảo độ ổn định và độ bền lâu dài.
Tất cả các bộ phận đều được sản xuất và lắp ráp tại nhà máy ở Đan Mạch bởi các kỹ thuật viên lành nghề và tận tâm trong môi trường phòng sạch được kiểm định. Màng loa, thân micro và lưới bảo vệ độc đáo được làm bằng thép không gỉ cao cấp, giúp bộ micro có khả năng chống lại các hư hại vật lý cũng như ăn mòn do không khí hoặc khí gây ra.
Điều này, cùng với đầu nối micro mạ vàng chắc chắn, đảm bảo kết nối cực kỳ đáng tin cậy. Nhờ chất lượng cao, chúng tôi bảo hành 5 năm đối với các lỗi về vật liệu và tay nghề.
Dịch vụ
Nếu chẳng may làm hỏng màng loa của micro GRAS, trong hầu hết các trường hợp, chúng tôi sẽ đổi cho bạn một chiếc khác với chi phí rất hợp lý và thời gian xử lý nhanh chóng. Điều này không chỉ bảo vệ khoản đầu tư của bạn mà còn đáp ứng yêu cầu của bộ phận đảm bảo chất lượng vì bạn không cần phải lo lắng về số seri mới, v.v.
