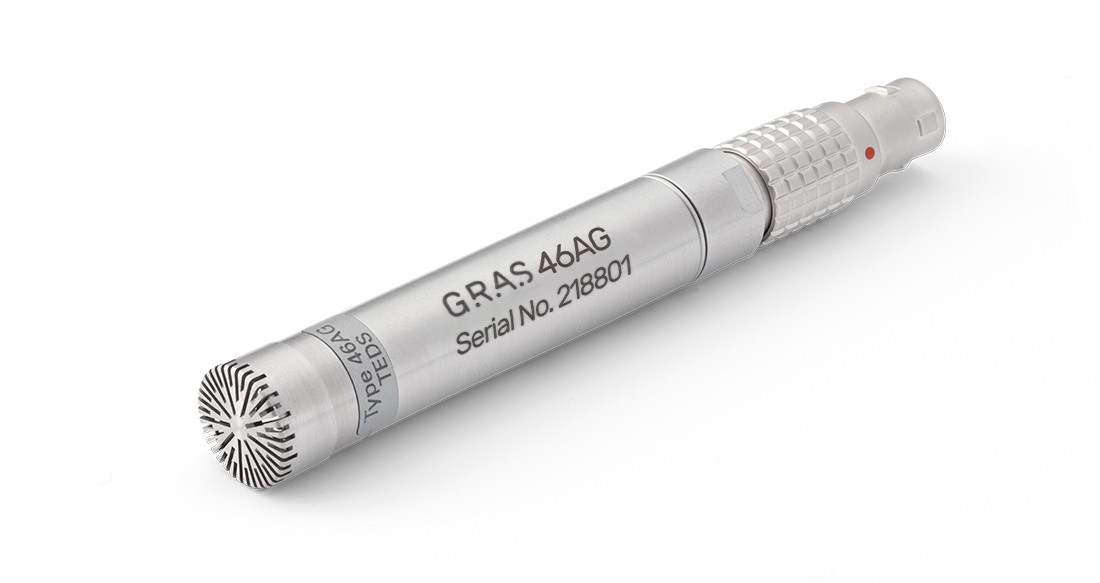

Bộ micro tiêu chuẩn áp suất LEMO GRAS 46AG 1/2''

Bộ micro 46AG là bộ micro LEMO 1/2" dùng để đo áp suất.

Công nghệ

Giới thiệu

Microphone trong 46AG có dải tần hoạt động rộng và độ tin cậy cao, rất phù hợp cho các thiết lập ghép nối và mô phỏng tai. 46AG đặc biệt thích hợp cho việc hiệu chuẩn thính lực kế khi sử dụng máy phân tích có tính năng phân cực 200 V.

Phiên bản có lỗ thoát hơi phía trước cũng có sẵn, 46AG-FV 1/2" Front Vented Pressure Standard Microphone Set.

Về phạm vi nhiệt độ, vui lòng xem phần Thông số kỹ thuật. Nếu cần giới hạn nhiệt độ cao hơn, chúng tôi khuyên bạn nên xem xét các micro thăm dò GRAS, trong đó micro và tiền khuếch đại có thể được cách ly khỏi nguồn nhiệt.

Thiết kế

Bộ micro GRAS 46AG là một bộ micro tiêu chuẩn hiệu suất cao. Trong môi trường phòng sạch của chúng tôi, bộ micro được lắp ráp và niêm phong bằng nhãn. Tuy nhiên, bộ micro có thể được tháo rời nếu bạn muốn sử dụng các thành phần riêng lẻ.

Microphone:
Đầu micro là loại micro không dây phân cực ngoài GRAS 40AG 1/2" chất lượng cao, đạt tiêu chuẩn IEC 61094 WS2P, được thiết kế để hoạt động bền bỉ trong nhiều môi trường khác nhau.

Bộ tiền khuếch đại:
Bộ tiền khuếch đại là GRAS 26TK, tích hợp công nghệ TEDS và được sản xuất trên nền mạch in nổi tiếng của chúng tôi. Trong ngành, chúng nổi tiếng với độ nhiễu nền thấp, dải tần rộng và hiệu năng tốc độ biến đổi tín hiệu tuyệt vời.

Khả năng tương thích

Để hoạt động đúng như thông số kỹ thuật, bộ micro GRAS 46AG cần một mô-đun nguồn hoặc đầu vào phân tích có thể cung cấp nguồn điện cho tiền khuếch đại cũng như điện áp phân cực 200 V. Nếu nguồn điện thấp hơn, khả năng truyền tín hiệu qua cáp dài sẽ bị giảm và do đó tần số cao cũng bị giảm. Nếu điện áp cung cấp thấp hơn, nó sẽ ảnh hưởng đến dải động trên.

Bộ micro được trang bị đầu nối LEMO 7 chân. Các bộ dây cáp hoàn chỉnh với đầu nối LEMO thuộc nhiều loại và độ dài khác nhau đều có sẵn, cả chiều dài tiêu chuẩn và chiều dài tùy chỉnh.

Cảm biến 46AG tuân thủ tiêu chuẩn IEEE 1451.4 TEDS 27v. 1.0. Nếu nền tảng đo lường của bạn hỗ trợ Bảng dữ liệu điện tử cảm biến (Transducer Electronic Data Sheets), bạn sẽ có thể đọc và ghi dữ liệu như thuộc tính và dữ liệu hiệu chuẩn.

Xác minh hệ thống

Chức năng của TEDS rất hữu ích để xác định micro nào được kết nối với kênh đầu vào nào. Tuy nhiên, nó không phải là công cụ kiểm tra xem micro có đáp ứng các thông số kỹ thuật hay không. Vì vậy, để kiểm tra và xác minh hàng ngày thiết lập đo lường của bạn, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh như GRAS 42AG Sound Calibrator.

Để hiệu chỉnh độ nhạy chính xác, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh tham chiếu như GRAS 42AP Intelligent Pistonphone.

Sự định cỡ

Khi xuất xưởng, tất cả micro GRAS đều được hiệu chuẩn trong môi trường phòng thí nghiệm được kiểm soát bằng thiết bị hiệu chuẩn có thể truy xuất nguồn gốc. Tùy thuộc vào mục đích sử dụng, môi trường đo lường và chương trình kiểm soát chất lượng nội bộ, chúng tôi khuyến nghị nên hiệu chuẩn lại micro ít nhất một lần mỗi năm.

Chúng tôi cung cấp hai loại hiệu chuẩn như một dịch vụ hậu mãi tùy chọn: Hiệu chuẩn theo tiêu chuẩn GRAS và Hiệu chuẩn được chứng nhận GRAS.

Hiệu chuẩn truy xuất nguồn gốc GRAS là quy trình hiệu chuẩn có thể truy xuất nguồn gốc được thực hiện bởi nhân viên được đào tạo trong điều kiện kiểm soát theo các quy trình và tiêu chuẩn đã được thiết lập. Điều này hoàn toàn giống với quy trình hiệu chuẩn nghiêm ngặt mà tất cả các micro GRAS đều phải trải qua như một phần không thể thiếu trong đảm bảo chất lượng của chúng tôi.

Việc hiệu chuẩn đạt chuẩn GRAS được thực hiện bởi Phòng thí nghiệm hiệu chuẩn đạt chuẩn GRAS, được chứng nhận theo tiêu chuẩn ISO 17025 bởi DANAK, Quỹ Chứng nhận Đan Mạch.

Nếu bạn muốn bộ micro mới được giao kèm theo chứng nhận hiệu chuẩn chuyên nghiệp thay vì hiệu chuẩn mặc định của nhà máy, hãy ghi rõ điều này khi đặt hàng.

Tìm hiểu thêm tại gras/calib .

Chất lượng và bảo hành

Bộ micro GRAS được cấu tạo từ các linh kiện thuộc danh mục sản phẩm tiêu chuẩn đã được kiểm chứng của chúng tôi, tất cả đều được sản xuất từ vật liệu chất lượng cao và các linh kiện có thương hiệu, được lựa chọn và gia công để đảm bảo độ ổn định và độ bền lâu dài.

Tất cả các bộ phận đều được sản xuất và lắp ráp tại nhà máy ở Đan Mạch bởi các kỹ thuật viên lành nghề và tận tâm trong môi trường phòng sạch được kiểm định. Màng loa, thân micro và lưới bảo vệ độc đáo được làm bằng thép không gỉ cao cấp, giúp bộ micro có khả năng chống lại các hư hại vật lý cũng như ăn mòn do không khí hoặc khí gây ra.

Điều này, cùng với đầu nối micro mạ vàng chắc chắn, đảm bảo kết nối cực kỳ đáng tin cậy. Nhờ chất lượng cao, chúng tôi bảo hành 5 năm đối với các lỗi về vật liệu và tay nghề.

Dịch vụ

Nếu chẳng may làm hỏng màng loa của micro GRAS, trong hầu hết các trường hợp, chúng tôi sẽ đổi cho bạn một chiếc khác với chi phí rất hợp lý và thời gian xử lý nhanh chóng. Điều này không chỉ bảo vệ khoản đầu tư của bạn mà còn đáp ứng yêu cầu của bộ phận đảm bảo chất lượng vì bạn không cần phải lo lắng về số seri mới, v.v.

Thông số kỹ thuật

Thông số	Đơn vị	Giá trị
Phân cực / Kết nối	–	200 V / Truyền thống

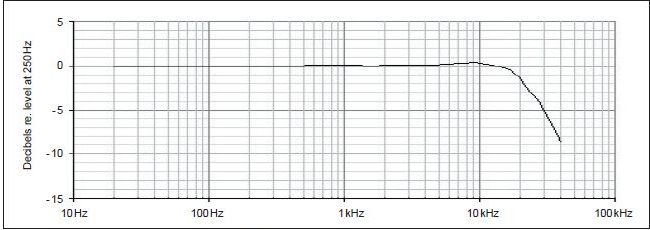

Dải tần số (±1 dB)	Hz	5 – 12.500
Dải tần số (±2 dB)	Hz	3,15 – 20.000
Giới hạn dưới của dải động (với bộ tiền khuếch đại GRAS)	dB(A)	25
Giới hạn trên của dải động (nguồn +28 V / ±14 V)	dB	153
Giới hạn trên của dải động (nguồn +120 V / ±60 V)	dB	160
Độ nhạy tại 250 Hz (±2 dB)	mV/Pa	12
Độ nhạy tại 250 Hz (±2 dB)	dB so với 1 V/Pa	-38,5
Trở kháng đầu ra	Ω	75
Nguồn điện tối thiểu đến tối đa (đơn / cân bằng)	V	28 – 120 / ±14 – ±60
Độ lệch DC tối thiểu (nguồn đơn)	V	0,5 × Vs − 1
Độ lệch DC tối đa (nguồn đơn)	V	0,5 × Vs + 4
Nguồn điện cân bằng, bù DC	V	-1 đến 4
Lỗ thông hơi micro	–	Phía sau (phía trước theo yêu cầu)
Mã hiệu IEC 61094-4	–	WS2P
Phạm vi nhiệt độ hoạt động	°C / °F	-30 đến 70 / -22 đến 158
Phạm vi nhiệt độ lưu trữ	°C / °F	-40 đến 85 / -40 đến 185
Hệ số nhiệt độ @ 250 Hz	dB/°C / dB/°F	0,01 / 0,006
Hệ số áp suất tĩnh @ 250 Hz	dB/kPa	-0,011
Phạm vi độ ẩm không ngưng tụ	% RH	0 – 90
Hệ số độ ẩm @ 250 Hz	dB/% RH	-0,001
Ảnh hưởng của dao động dọc trục @ 1 m/s²	dB so với 20 µPa	66
TEDS (IEEE 1451.4)	–	27 v.1.0
Loại đầu nối	–	LEMO 7 chân (FGG.1B.307)
Tuân thủ CE / RoHS / Đăng ký WEEE	–	Có / Có / Có
Khối lượng	g / oz	33 / 1.164
