Giới thiệu

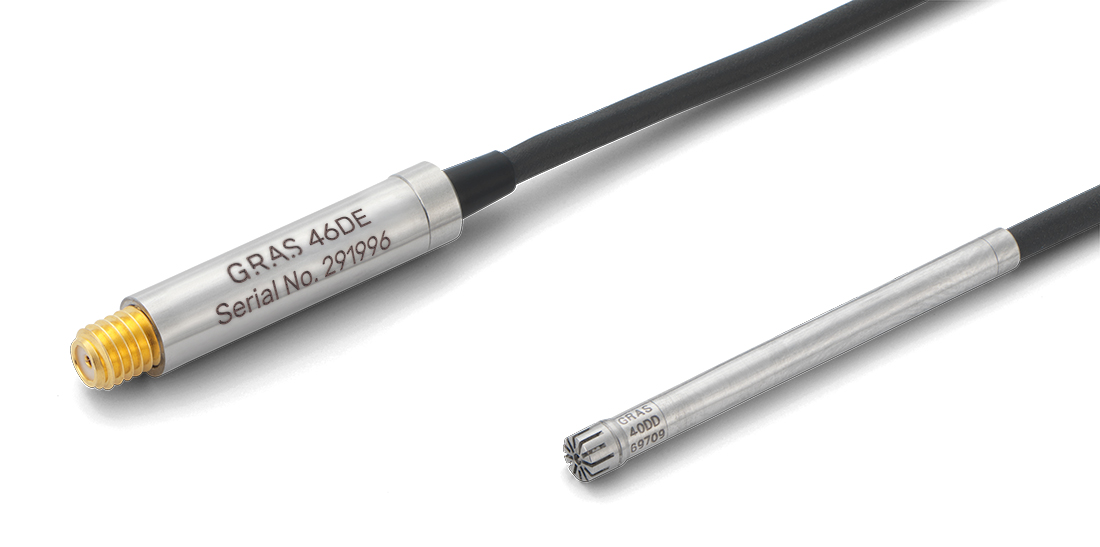

Bộ micro áp suất 46DE là bộ micro có độ nhạy thấp dùng để đo âm thanh ở mức độ và tần số cao. Bộ này bao gồm một micro áp suất 40DD 1/8" và một bộ tiền khuếch đại 26CE 1/8".
Thông thường, người ta sử dụng micro 1/8" với tiền khuếch đại 1/4", nhưng đối với dòng 46DE, GRAS đã phát triển một tiền khuếch đại 1/8", khiến bộ micro 46DE trở thành bộ micro nhỏ nhất thế giới.
Phiên bản có lỗ thoát hơi phía trước cũng có sẵn, 46DE-FV 1/8" CCP Pressure Standard Microphone Set, Front Vented.
Ứng dụng và cách sử dụng điển hình
Vì 46DE nhỏ hơn bất kỳ micro đo lường nào khác, nó có thể được sử dụng trong bất kỳ ứng dụng nào mà trước đây các hạn chế về kích thước khiến việc đo lường trở nên bất khả thi, cho dù đó là các micro riêng lẻ được gắn trong không gian rất chật hẹp hay một số micro 46DE được gắn sát nhau để cải thiện độ phân giải. Thực tế này mở ra nhiều ứng dụng hơn những gì chúng tôi có thể đề cập ở đây.
Độ nhạy thấp và kích thước nhỏ gọn của 46DE khiến nó trở nên lý tưởng cho việc đo mức độ và tần số cao, cũng như đo nhiễu xung.
Độ nhạy thấp và kích thước rất nhỏ gọn khiến 46DE trở nên cực kỳ linh hoạt về mức tín hiệu, dải tần số và ứng dụng.
Nó có thể được sử dụng để đo độ nhiễu loạn và dòng chảy trong đường hầm gió và để thử nghiệm động cơ. Nó cũng lý tưởng để đo tiếng ồn xung động từ, ví dụ, việc bơm phồng túi khí và tiếng ồn từ súng và chất nổ.
Kích thước cực nhỏ cho phép đo đạc ngay cả bên trong các mô hình tỷ lệ rất nhỏ - nó có thể được lắp đặt bên trong các mô hình tỷ lệ nhỏ mà không gây nhiễu đáng kể đến trường âm thanh. Ngoài ra, nó có thể đo các tần số cao hơn được sử dụng trong thử nghiệm mô hình tỷ lệ.
Bộ micro 46DE là bộ micro áp suất và được tối ưu hóa cho việc đo âm học áp suất âm thanh tại ranh giới hoặc tường; trong trường hợp này, micro trở thành một phần của tường và đo áp suất âm thanh trên chính tường đó. Tuy nhiên, nếu được sử dụng như một micro trường tự do, nó có thể được sử dụng đến ít nhất 20 kHz trước khi cần áp dụng hiệu chỉnh trường tự do.
46DE cũng là lựa chọn lý tưởng khi cần bố trí nhiều micro trong một khu vực nhỏ.
Thiết kế
Bộ micro GRAS 46DE là một bộ micro tiêu chuẩn hiệu suất cao. Trong môi trường phòng sạch của chúng tôi, bộ micro được lắp ráp và niêm phong với nhãn dán.
Microphone:
Đầu micro là loại micro áp suất phân cực trước GRAS 40DD 1/8" chất lượng cao, được thiết kế để hoạt động bền bỉ trong nhiều môi trường khác nhau.
Bộ tiền khuếch đại:
Bộ tiền khuếch đại là GRAS 26CE 1/8" Preamplifier.

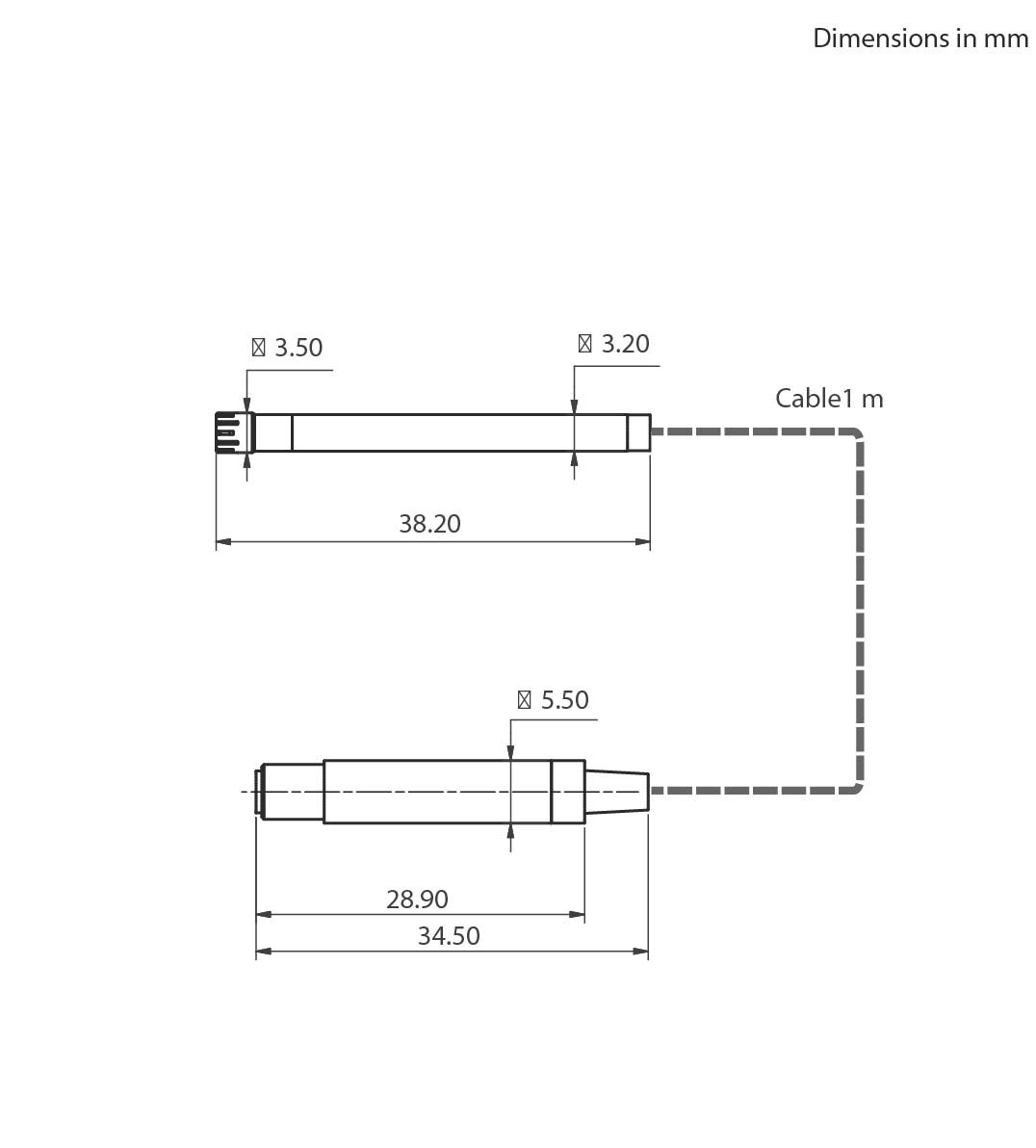

Bộ tiền khuếch đại cực nhỏ này được chia thành ba phần: 1) phần đầu vào (đường kính 3mm) được gắn vào micro, 2) một đoạn cáp và 3) phần đầu ra nằm ở đầu kia của cáp trong cùng một vỏ với đầu nối. Bằng cách này, phần tiền khuếch đại gần micro được thu nhỏ tối đa, trong khi các linh kiện điện tử cần nhiều không gian hơn ở tầng đầu ra được đặt ở đầu kia của cáp, nơi nó không làm ảnh hưởng đến trường âm thanh hoặc gây ra những hạn chế về không gian đối với các tùy chọn lắp đặt.
Ba bộ phận cấu thành tiền khuếch đại được lắp ráp hoàn chỉnh tại nhà máy và không thể tháo rời. Dây cáp nối giữa phần đầu vào và đầu ra dài 1 mét, không có sẵn các loại cáp dài hơn vì sẽ ảnh hưởng tiêu cực đến hiệu suất.
Loại cáp này là loại đa lớp chống nhiễu đặc biệt được phát triển riêng cho 46DE. Mặc dù có thêm lớp chống nhiễu, bộ micro 46DE vẫn nhạy cảm hơn một chút với nhiễu điện từ so với các bộ micro sử dụng tiền khuếch đại thông thường.
Khả năng tương thích
Để hoạt động đúng như thông số kỹ thuật, bộ micro GRAS 46DE yêu cầu một mô-đun đầu vào dòng điện không đổi có khả năng cung cấp dòng điện 4 mA và điện áp nguồn CCP không tải 24 V. Nếu dòng điện cung cấp không đổi thấp hơn, khả năng điều khiển cáp dài sẽ bị giảm và do đó tần số trên sẽ bị giảm. Nếu điện áp nguồn thấp hơn, nó sẽ ảnh hưởng đến dải động trên.
Bộ micro được trang bị đầu nối Microdot. Các cụm cáp đồng trục готовые sử dụng với nhiều loại và độ dài khác nhau đều có sẵn, cả chiều dài tiêu chuẩn và chiều dài tùy chỉnh.
Cảm biến 46DE được cung cấp kèm theo TEDS thế hệ II. Dữ liệu hiệu chuẩn được lập trình vào TEDS tích hợp theo tiêu chuẩn IEEE 1451.4 bằng UDID I27-0-0-0U. Nếu nền tảng đo lường của bạn hỗ trợ Bảng dữ liệu điện tử cảm biến (Transducer Electronic Data Sheets), bạn sẽ có thể đọc và ghi dữ liệu như thuộc tính và dữ liệu hiệu chuẩn.
Chip TEDS thế hệ II (DS2431) có thể yêu cầu cập nhật phần mềm hệ thống.
Xác minh hệ thống
Chức năng của TEDS rất hữu ích để xác định micro nào được kết nối với kênh đầu vào nào. Tuy nhiên, nó không phải là công cụ kiểm tra xem micro có đáp ứng các thông số kỹ thuật hay không. Vì vậy, để kiểm tra và xác minh hàng ngày thiết lập đo lường của bạn, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh như GRAS 42AG Sound Calibrator.
Để hiệu chỉnh độ nhạy chính xác, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh tham chiếu như GRAS 42AP Intelligent Pistonphone.
Sự định cỡ
Khi xuất xưởng, tất cả micro GRAS đều được hiệu chuẩn trong môi trường phòng thí nghiệm được kiểm soát bằng thiết bị hiệu chuẩn có thể truy xuất nguồn gốc. Tùy thuộc vào mục đích sử dụng, môi trường đo lường và chương trình kiểm soát chất lượng nội bộ, chúng tôi khuyến nghị nên hiệu chuẩn lại micro ít nhất một lần mỗi năm.
Chúng tôi cung cấp hai loại hiệu chuẩn như một dịch vụ hậu mãi tùy chọn: Hiệu chuẩn theo tiêu chuẩn GRAS và Hiệu chuẩn được chứng nhận GRAS.
Hiệu chuẩn truy xuất nguồn gốc GRAS là quy trình hiệu chuẩn có thể truy xuất nguồn gốc được thực hiện bởi nhân viên được đào tạo trong điều kiện kiểm soát theo các quy trình và tiêu chuẩn đã được thiết lập. Điều này hoàn toàn giống với quy trình hiệu chuẩn nghiêm ngặt mà tất cả các micro GRAS đều phải trải qua như một phần không thể thiếu trong đảm bảo chất lượng của chúng tôi.
Việc hiệu chuẩn đạt chuẩn GRAS được thực hiện bởi Phòng thí nghiệm hiệu chuẩn đạt chuẩn GRAS, được chứng nhận theo tiêu chuẩn ISO 17025 bởi DANAK, Quỹ Chứng nhận Đan Mạch.
Nếu bạn muốn bộ micro mới được giao kèm theo chứng nhận hiệu chuẩn chuyên nghiệp thay vì hiệu chuẩn mặc định của nhà máy, hãy ghi rõ điều này khi đặt hàng.
Tìm hiểu thêm tại gras/calib.
Chất lượng và bảo hành
Bộ micro GRAS được cấu tạo từ các linh kiện thuộc danh mục sản phẩm tiêu chuẩn đã được kiểm chứng của chúng tôi, tất cả đều được sản xuất từ vật liệu chất lượng cao và các linh kiện có thương hiệu, được lựa chọn và gia công để đảm bảo độ ổn định và độ bền lâu dài.
Tất cả các bộ phận đều được sản xuất và lắp ráp tại nhà máy ở Đan Mạch bởi các kỹ thuật viên lành nghề và tận tâm trong môi trường phòng sạch được kiểm định. Màng loa, thân micro và lưới bảo vệ độc đáo được làm bằng thép không gỉ cao cấp, giúp bộ micro có khả năng chống lại các hư hại vật lý cũng như ăn mòn do không khí hoặc khí gây ra.
Điều này, cùng với đầu nối micro mạ vàng chắc chắn, đảm bảo kết nối cực kỳ đáng tin cậy. Nhờ chất lượng cao, chúng tôi bảo hành 5 năm đối với các lỗi về vật liệu và tay nghề.
Dịch vụ
Nếu chẳng may làm hỏng màng loa của micro GRAS, trong hầu hết các trường hợp, chúng tôi sẽ đổi cho bạn một chiếc khác với chi phí rất hợp lý và thời gian xử lý nhanh chóng. Điều này không chỉ bảo vệ khoản đầu tư của bạn mà còn đáp ứng yêu cầu của bộ phận đảm bảo chất lượng vì bạn không cần phải lo lắng về số seri mới, v.v.
--
Thông số kỹ thuật
| Thông số |
Đơn vị |
Giá trị |
| Phân cực / Kết nối |
– |
0 V / CCP |
| Dải tần số (±1 dB) |
Hz |
10 – 25.000 |
| Dải tần số (±2 dB) |
Hz |
6.500 – 70.000 |
| Dải tần số (±3 dB) |
Hz |
6.500 – 140.000 |
| Giới hạn dưới của dải động (với bộ tiền khuếch đại GRAS) |
dB(A) |
52 |
| Giới hạn trên của dải động (với bộ tiền khuếch đại GRAS CCP) |
dB |
174 |
| Độ nhạy tại 250 Hz (±3 dB) |
mV/Pa |
0,8 |
| Trở kháng đầu ra |
Ω |
< 50 |
| Biên độ điện áp đầu ra tối thiểu @ nguồn CCP 24–28 V |
Vp |
8 |
| Dòng cấp tối thiểu đến tối đa |
mA |
2 – 20 |
| Nguồn điện (đơn / cân bằng) |
V |
Không áp dụng |
| Điện áp phân cực DC, điển hình |
V |
12 |
| Lỗ thông hơi micro |
– |
Phía sau |
| Tuân thủ tiêu chuẩn IEC 61094-4 |
– |
WS3P |
| Mã hiệu IEC 61094-4 |
– |
WS2F |
| Phạm vi nhiệt độ hoạt động |
°C / °F |
-30 đến 70 / -22 đến 158 |
| Phạm vi nhiệt độ lưu trữ |
°C / °F |
-40 đến 85 / -40 đến 185 |
| Hệ số nhiệt độ @ 250 Hz |
dB/°C / dB/°F |
-0,01 / -0,006 |
| Hệ số áp suất tĩnh @ 250 Hz |
dB/kPa |
-0,014 |
| Phạm vi độ ẩm không ngưng tụ |
% RH |
0 – 90 |
| Hệ số độ ẩm @ 250 Hz |
dB/% RH |
-0,001 |
| Ảnh hưởng của dao động dọc trục @ 1 m/s² |
dB so với 20 µPa |
59 |
| TEDS UDID (IEEE 1451.4) |
– |
I27-0-0-0U |
| Loại đầu nối |
– |
Microdot 10/32 |
| Tuân thủ CE / RoHS / Đăng ký WEEE |
– |
Có / Có / Có |
| Khối lượng |
g / oz |
7 / 0,247 |
(1).jpg)

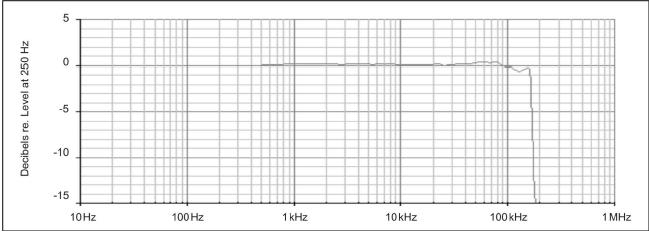

Đáp tuyến tần số điển hình (không có lưới bảo vệ).
