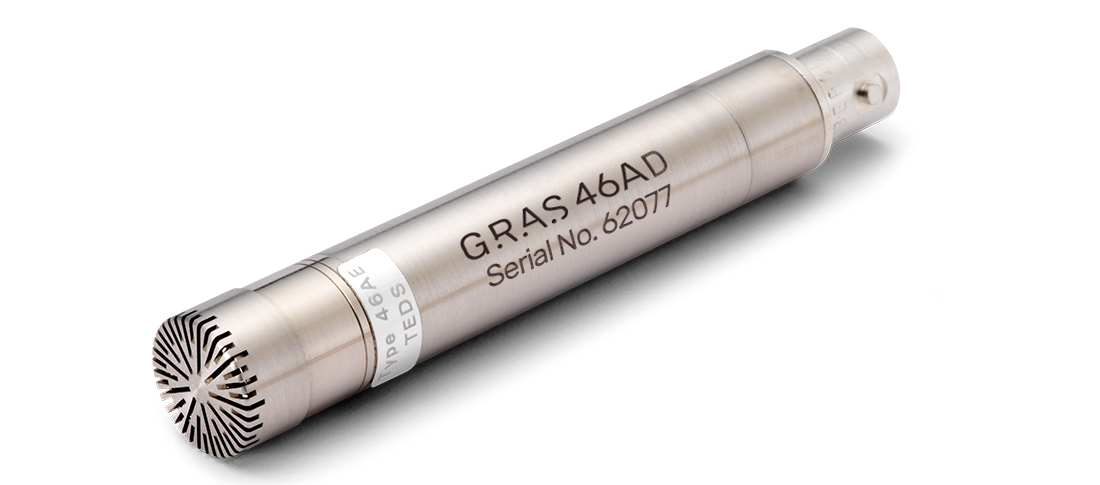

Bộ micro tiêu chuẩn áp suất CCP GRAS 46AD 1/2", độ nhạy cao

GRAS 46AD là bộ micro đo áp suất âm thanh công suất dòng điện không đổi (CCP) 1/2" dùng để đo mức áp suất âm thanh trung bình ở tần số trung bình. Nó được trang bị đầu nối BNC và tương thích với hệ thống TEDS. Loại truyền thống tương đương 200 V (LEMO) là GRAS 46AP .

Công nghệ

Giới thiệu

Bộ micro 46AD là một bộ micro áp suất và do đó được tối ưu hóa cho các phép đo âm học của nguồn âm trong một không gian kín hoặc đo áp suất âm thanh tại ranh giới hoặc bức tường; trong trường hợp này, micro tạo thành một phần của bức tường và đo áp suất âm thanh trên chính bức tường đó.

Dải tần số trung bình khiến nó trở nên lý tưởng cho việc chẩn đoán âm thanh tổng quát.

Về phạm vi nhiệt độ, vui lòng xem phần Thông số kỹ thuật. Nếu cần giới hạn nhiệt độ cao hơn, chúng tôi khuyên bạn nên xem xét các micro thăm dò GRAS, trong đó micro và tiền khuếch đại có thể được cách ly khỏi nguồn nhiệt.

Phiên bản có lỗ thoát hơi phía trước cũng có sẵn, 46AD-FV 1/2" CCP Pressure Standard Microphone Set, Front Vented.

Thiết kế

Bộ micro GRAS 46AD là một bộ micro tiêu chuẩn hiệu suất cao. Trong môi trường phòng sạch của chúng tôi, bộ micro được lắp ráp và niêm phong bằng nhãn. Tuy nhiên, bộ micro có thể được tháo rời nếu bạn muốn sử dụng các thành phần riêng lẻ.

Microphone:
Đầu micro là loại micro áp suất phân cực trước GRAS 40AD 1/2" chất lượng cao, đạt tiêu chuẩn IEC 61094 WS2P, độ nhạy cao, được thiết kế để hoạt động bền bỉ lâu dài trong nhiều môi trường khác nhau.

Bộ tiền khuếch đại:
Bộ tiền khuếch đại là GRAS 26CA , tích hợp công nghệ TEDS và được sản xuất trên nền mạch in nổi tiếng của chúng tôi. Trong ngành, chúng nổi tiếng với độ nhiễu nền thấp, dải tần rộng và hiệu năng tốc độ biến đổi tín hiệu tuyệt vời.

Khả năng tương thích

Để hoạt động đúng như thông số kỹ thuật, bộ micro GRAS 46AD yêu cầu mô-đun đầu vào dòng điện không đổi có khả năng cung cấp dòng điện 4 mA và điện áp nguồn CCP không tải 24 V. Nếu dòng điện cung cấp thấp hơn, khả năng điều khiển cáp dài sẽ bị giảm và do đó tần số trên cũng bị giảm. Nếu điện áp nguồn thấp hơn, nó sẽ ảnh hưởng đến dải động trên.

Bộ micro được trang bị đầu nối BNC. Có nhiều loại cáp với đầu nối BNC, với nhiều độ dài khác nhau, cả loại tiêu chuẩn và loại tùy chỉnh.

Cảm biến 46AD tuân thủ tiêu chuẩn IEEE 1451.4 TEDS phiên bản 1.0. Nếu nền tảng đo lường của bạn hỗ trợ Bảng dữ liệu điện tử cảm biến (Transducer Electronic Data Sheets), bạn sẽ có thể đọc và ghi dữ liệu như thuộc tính và dữ liệu hiệu chuẩn.

Xác minh hệ thống

Chức năng của TEDS rất hữu ích để xác định micro nào được kết nối với kênh đầu vào nào. Tuy nhiên, nó không phải là công cụ kiểm tra xem micro có đáp ứng các thông số kỹ thuật hay không. Vì vậy, để kiểm tra và xác minh hàng ngày thiết lập đo lường của bạn, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh như GRAS 42AG Sound Calibrator.

Để hiệu chỉnh độ nhạy chính xác, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh tham chiếu như GRAS 42AP Intelligent Pistonphone.

Dịch vụ

Nếu chẳng may làm hỏng màng loa của micro GRAS, trong hầu hết các trường hợp, chúng tôi sẽ đổi cho bạn một chiếc khác với chi phí rất hợp lý và thời gian xử lý nhanh chóng. Điều này không chỉ bảo vệ khoản đầu tư của bạn mà còn đáp ứng yêu cầu của bộ phận đảm bảo chất lượng vì bạn không cần phải lo lắng về số seri mới, v.v.

Sự định cỡ

Khi xuất xưởng, tất cả micro GRAS đều được hiệu chuẩn trong môi trường phòng thí nghiệm được kiểm soát bằng thiết bị hiệu chuẩn có thể truy xuất nguồn gốc. Tùy thuộc vào mục đích sử dụng, môi trường đo lường và chương trình kiểm soát chất lượng nội bộ, chúng tôi khuyến nghị nên hiệu chuẩn lại micro ít nhất một lần mỗi năm.

Chúng tôi cung cấp hai loại hiệu chuẩn như một dịch vụ hậu mãi tùy chọn: Hiệu chuẩn theo tiêu chuẩn GRAS và Hiệu chuẩn được chứng nhận GRAS.

Hiệu chuẩn truy xuất nguồn gốc GRAS là quy trình hiệu chuẩn có thể truy xuất nguồn gốc được thực hiện bởi nhân viên được đào tạo trong điều kiện kiểm soát theo các quy trình và tiêu chuẩn đã được thiết lập. Điều này hoàn toàn giống với quy trình hiệu chuẩn nghiêm ngặt mà tất cả các micro GRAS đều phải trải qua như một phần không thể thiếu trong đảm bảo chất lượng của chúng tôi.

Việc hiệu chuẩn đạt chuẩn GRAS được thực hiện bởi Phòng thí nghiệm hiệu chuẩn đạt chuẩn GRAS, được chứng nhận theo tiêu chuẩn ISO 17025 bởi DANAK, Quỹ Chứng nhận Đan Mạch.

Nếu bạn muốn bộ micro mới được giao kèm theo chứng nhận hiệu chuẩn chuyên nghiệp thay vì hiệu chuẩn mặc định của nhà máy, hãy ghi rõ điều này khi đặt hàng.

Tìm hiểu thêm tại gras/calib.

Chất lượng và bảo hành

Bộ micro GRAS được cấu tạo từ các linh kiện thuộc danh mục sản phẩm tiêu chuẩn đã được kiểm chứng của chúng tôi, tất cả đều được sản xuất từ vật liệu chất lượng cao và các linh kiện có thương hiệu, được lựa chọn và gia công để đảm bảo độ ổn định và độ bền lâu dài.

Tất cả các bộ phận đều được sản xuất và lắp ráp tại nhà máy ở Đan Mạch bởi các kỹ thuật viên lành nghề và tận tâm trong môi trường phòng sạch được kiểm định. Màng loa, thân micro và lưới bảo vệ độc đáo được làm bằng thép không gỉ cao cấp, giúp bộ micro có khả năng chống lại các hư hại vật lý cũng như ăn mòn do không khí hoặc khí gây ra.

Điều này, cùng với đầu nối micro mạ vàng chắc chắn, đảm bảo kết nối cực kỳ đáng tin cậy. Nhờ chất lượng cao, chúng tôi bảo hành 5 năm đối với các lỗi về vật liệu và tay nghề.

Thông số kỹ thuật

Thông số	Đơn vị	Giá trị
Phân cực / Kết nối	–	0 V / CCP

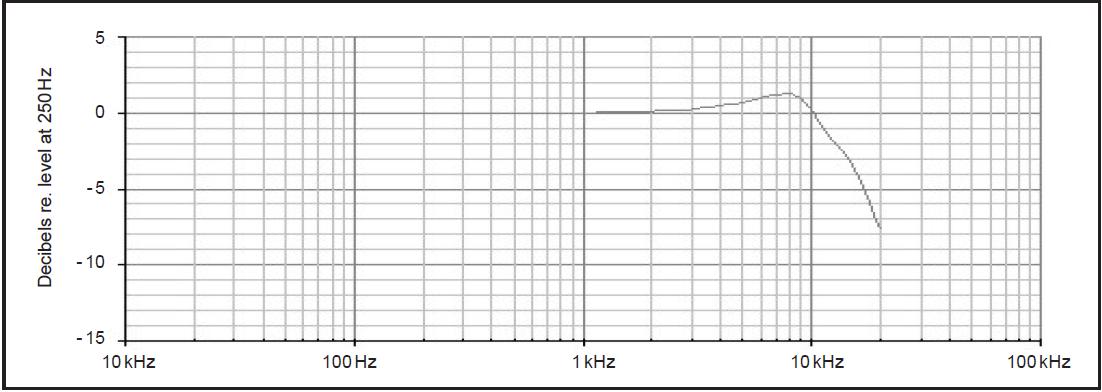

Dải tần số (±1 dB)	Hz	12,5 Hz đến 7,5 kHz
Dải tần số (±2 dB)	Hz	3,15 Hz đến 10 kHz
Giới hạn dưới của dải động với bộ tiền khuếch đại GRAS	dB(A)	18
Giới hạn trên của dải động với bộ tiền khuếch đại GRAS CCP	dB	138
Độ nhạy tại 250 Hz (±2 dB)	mV/Pa	50
Độ nhạy tại 250 Hz (±2 dB)	dB so với 1 V/Pa	-26
Trở kháng đầu ra	Ω	< 50
Biên độ điện áp đầu ra tối thiểu @ nguồn CCP 24–28 V	Vp	8
Dòng cấp tối thiểu đến tối đa	mA	2 đến 20
Dòng cấp tối thiểu đến tối đa (đơn / cân bằng)	V	Không áp dụng
Điện áp phân cực DC, điển hình	V	12
Lỗ thông hơi micro	–	Phía sau (có thể đặt phía trước theo yêu cầu)
Ký hiệu theo IEC 61094-4	–	WS2P
Phạm vi nhiệt độ làm việc	°C / °F	-30 đến 85 / -22 đến 185
Phạm vi nhiệt độ lưu trữ	°C / °F	-40 đến 85 / -40 đến 185
Hệ số nhiệt độ @ 250 Hz	dB/°C / dB/°F	-0,01 / -0,006
Hệ số áp suất tĩnh @ 250 Hz	dB/kPa	-0,01
Phạm vi độ ẩm không ngưng tụ	% RH	0 đến 90
Hệ số độ ẩm @ 250 Hz	dB/% RH	-0,001
Ảnh hưởng dao động dọc trục @ 1 m/s²	dB so với 20 µPa	62
TEDS (IEEE 1451.4)	–	27 v.1.0
Loại đầu nối	–	BNC
Tuân thủ CE / RoHS / Đăng ký WEEE	–	Có / Có / Có
Khối lượng	g / oz	33 / 1,164
