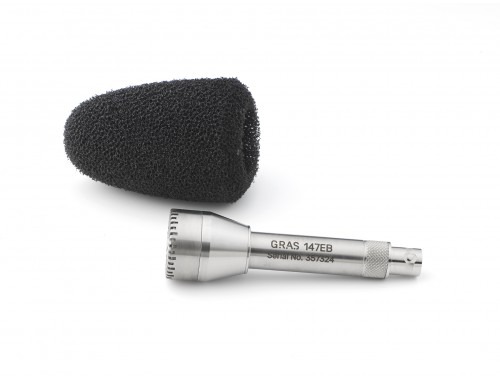

Bộ micro siêu bền GRAS 147EB CCP

Bộ micro GRAS 147EB là bộ micro trường tự do được tối ưu hóa cho việc kiểm tra tiếng ồn phanh ô tô. Với thiết kế chắc chắn và lớp bảo vệ màng loa bổ sung, nó lý tưởng cho các thử nghiệm lái xe kéo dài trên đường công cộng. Nó cung cấp dữ liệu chính xác trong những điều kiện khắc nghiệt nhất - có khả năng chống sốc, rung động, nước, bụi và nhiệt độ khắc nghiệt. Nó có đầu nối BNC chống thấm nước.

Công nghệ

Giới thiệu

147EB là micro trường tự do được tối ưu hóa cho việc kiểm tra tiếng ồn phanh trong khoang lái xe ô tô. Nó được thiết kế để chịu được các điều kiện trong khoang lái trong suốt quá trình thử nghiệm kéo dài trên đường công cộng trong mọi loại khí hậu và thời tiết. Thiết kế chắc chắn chịu được va đập và rung động kết hợp với hệ thống bảo vệ ba lớp cho màng loa cho phép nó được sử dụng để thử nghiệm phanh thực tế trên bãi thử và đường công cộng. Hai lưới bảo vệ và tấm chắn gió tùy chỉnh là các bộ phận tiêu hao dễ dàng thay thế. Với 147EB, giờ đây không còn cần thiết phải sử dụng các micro kém chất lượng và các thiết bị bảo vệ tùy chỉnh cồng kềnh cho việc thử nghiệm âm thanh phanh trên đường - giờ đây có thể đo lường mà không ảnh hưởng đến chất lượng dữ liệu bằng cách sử dụng micro IEC 61672 loại 2 chất lượng cao.

Thiết kế

Giống như các thành viên khác trong dòng micro GRAS dành cho thử nghiệm NVH ô tô, 147EB được thiết kế để hoạt động tối ưu trong các điều kiện khắc nghiệt gặp phải trong thử nghiệm NVH ô tô. Các tính năng thiết kế quan trọng nhất để đạt được điều này là:

Bảo vệ hiệu quả

Cụm micro-tiền khuếch đại được bịt kín hiệu quả chống ẩm và đạt chuẩn IP67. Lớp phủ chống nước và dầu đặc biệt giúp bảo vệ tốt hơn và dễ dàng vệ sinh. Màng loa micro được bảo vệ bởi hai lớp lưới, một lưới 1/2" bên trong một lưới 1". Mỗi lưới đều có hệ thống lọc đa lớp toàn diện, đảm bảo khả năng bảo vệ tốt chống lại các hạt tốc độ cao và ngăn bụi bẩn xâm nhập vào micro. Lớp lọc trong lưới 1/2" trong suốt về mặt âm học. Lớp lọc trong lưới 1" giống với lớp lọc trong lưới 1/2" nhưng được bổ sung thêm một lớp xốp. Ảnh hưởng của lưới 1" có thể được bù trừ bằng hàm truyền được tích hợp trong quá trình hiệu chuẩn tại nhà máy. Dữ liệu hiệu chuẩn và hàm truyền có thể được truy cập trực tuyến. Nếu các bộ lọc được thay thế định kỳ, hệ thống này đảm bảo micro sẽ hoạt động tốt ngay cả trong điều kiện rất bẩn. Bộ lọc cũng bảo vệ màng loa khỏi nước bắn và sương dầu.

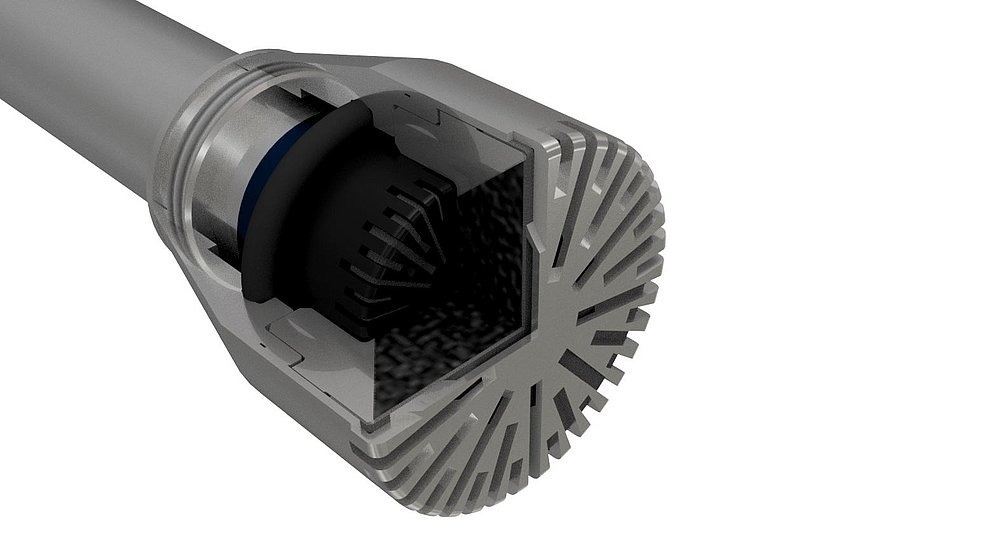

Hình ảnh tháo rời hệ thống bảo vệ hai lưới. Cả hai lưới đều được trang bị bộ lọc để bảo vệ màng ngăn.

Có sẵn loại kính chắn gió được thiết kế riêng. Ngay cả khi hiện tượng nhiễu loạn không phải là vấn đề, nó vẫn phải được sử dụng như lớp bảo vệ đầu tiên, từ đó bảo vệ lớp bảo vệ tiếp theo khỏi sự ô nhiễm ban đầu.

Kính chắn gió lớn, được thiết kế riêng, không chỉ giúp giảm nhiễu loạn không khí mà còn là một phần rất quan trọng trong việc bảo vệ khỏi hơi ẩm và bụi bẩn.

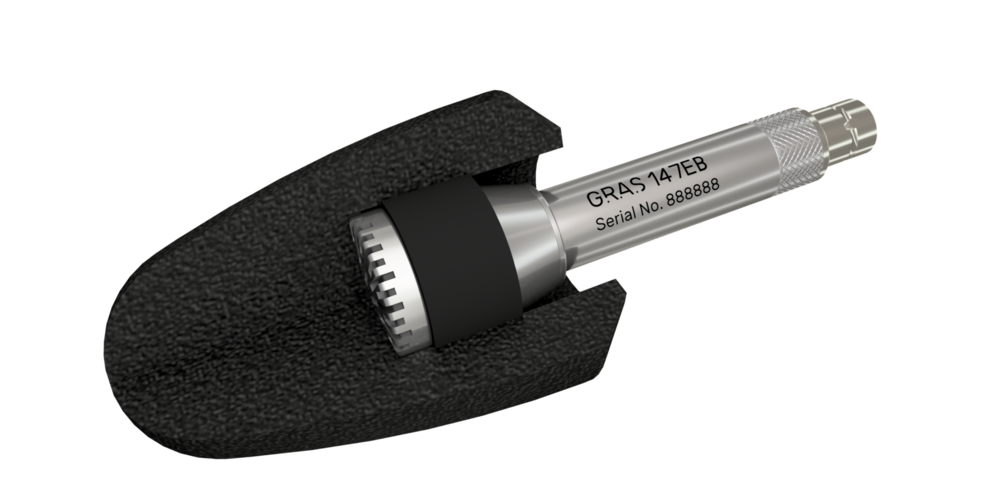

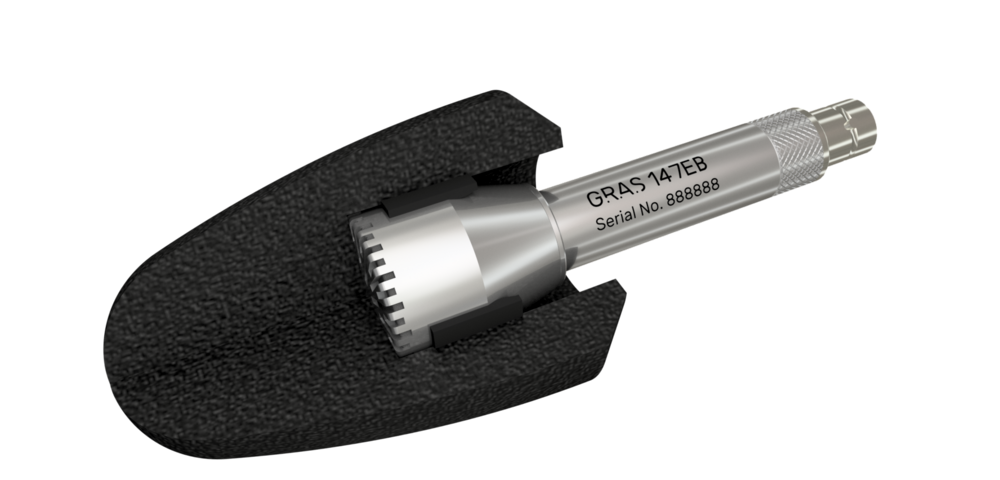

Một vòng nhựa bên trong tấm chắn gió sẽ khóa tấm chắn gió vào micro.

Bền chắc

Tai nghe 147EB có thể chịu được các tác động khi sử dụng, bao gồm cả những cú rơi bất ngờ. Thiết kế mới của bộ tiền khuếch đại và các bộ phận bên trong khác giúp nó có khả năng chống sốc và rung động. Nó hoạt động tốt trong điều kiện có rung động và lực G từ mặt đường không bằng phẳng và các thay đổi hướng đột ngột khác thường gặp trong các bài kiểm tra lái xe thực tế.

Mặc dù micro sẽ được gắn chắc chắn vào một cấu trúc rung và thường xuyên bị thay đổi hướng, điều này sẽ không ảnh hưởng đáng kể đến các phép đo. Nếu coi tác động của rung động là nguyên nhân gây ra nhiễu, thì tỷ lệ tín hiệu trên nhiễu (SNR) của micro vẫn rất tốt ngay cả trong điều kiện nhiều rung động.

Bộ phận dễ hư hỏng nhất của bất kỳ micro tụ điện nào là màng loa. Trong mẫu 147EB, loại màng loa bền hơn được sử dụng. Nó có thể được thay thế trong quá trình sửa chữa, giúp giảm thiểu chi phí bảo trì.

Kết nối kín nước

Khi được lắp đặt trong buồng lái, điểm kết nối giữa bộ micro và cáp sẽ nằm rất gần với mặt đường. Đó là lý do tại sao có loại cáp đặc biệt chịu nước và chịu nhiệt, AA0121. Đầu nối BNC ở phía bộ micro nằm bên trong một ống bọc cao su dài, ôm sát vỏ tiền khuếch đại. Bằng cách này, kết nối chống thấm nước được đảm bảo.

Dây cáp dài 5 mét, là lựa chọn tốt cho việc lắp đặt cố định. Việc tháo rời micro khỏi dây cáp cũng khá dễ dàng.

Chịu được sự thay đổi nhiệt độ

Bộ micro hoạt động tốt ở nhiệt độ lên đến 125°C/257°F và xuống đến -40°C/-40°F. Dây cáp là loại chịu nhiệt cao. Điều này có nghĩa là micro 147EB có thể được lắp đặt gần đường và sử dụng trong mọi loại khí hậu và mùa.

Những lợi ích

Các biện pháp phòng ngừa toàn diện được thực hiện để giúp 147EB miễn nhiễm với các điều kiện thử nghiệm bất lợi mang lại một số lợi ích, tất cả đều dẫn đến thời gian phát triển ngắn hơn và chi phí sở hữu thấp hơn.

Cùng một bộ micro có thể được giữ nguyên ở cấu hình thử nghiệm trong thời gian dài hoặc được tháo lắp rất nhanh chóng.
Các lưới bảo vệ cùng với các bộ lọc bảo vệ có thể dễ dàng được thay thế, ví dụ như khi bụi bẩn và sương dầu làm tắc nghẽn lưới.
Khái niệm với các bộ phận bảo vệ dễ dàng thay thế giúp việc bảo trì trở nên đơn giản và giảm thời gian ngừng hoạt động.
Công nghệ CCP (Constant Current Power - Nguồn điện dòng không đổi) cho phép giảm chi phí trên mỗi kênh đo.
Tuổi thọ tổng thể của bộ micro này sẽ cao hơn nhiều lần so với bộ micro thông thường phải vứt bỏ do hư hỏng từ bụi bẩn, hơi ẩm, va đập và rung động.

Những ưu điểm này có nghĩa là 147EB không chỉ đảm bảo chi phí sở hữu thấp cho micro của bạn mà còn góp phần đẩy nhanh quá trình phát triển bằng cách cải thiện chất lượng đo lường và giảm thời gian thiết lập.

Khả năng tương thích

Bộ nguồn 147EB yêu cầu dòng điện không đổi, thường là 2 mA, và được trang bị đầu nối BNC.

Các bộ cáp đồng trục tiêu chuẩn, sẵn sàng sử dụng, với nhiều loại và chiều dài khác nhau đều có sẵn. Các loại cáp chống thấm nước, chịu nhiệt và chịu hóa chất cũng có sẵn.

Cảm biến 147EB tuân thủ tiêu chuẩn IEEE 1451.4 TEDS phiên bản 1.0. Nếu nền tảng đo lường của bạn hỗ trợ Bảng dữ liệu điện tử cảm biến (Transducer Electronic Data Sheets), bạn sẽ có thể đọc và ghi dữ liệu như thuộc tính và dữ liệu hiệu chuẩn.

Sự định cỡ

Để kiểm tra và xác nhận hàng ngày thiết lập đo lường của bạn, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh như Máy hiệu chuẩn âm thanh đa chức năng GRAS 42AG.

Dữ liệu hiệu chuẩn cho từng bộ micro riêng lẻ có thể được truy cập trực tuyến thông qua số sê-ri. Bằng cách này, bạn có thể dễ dàng tải xuống và cấu hình máy phân tích của mình với dữ liệu hiệu chuẩn.

Dữ liệu hiệu chỉnh cho lưới bảo vệ cũng có sẵn trực tuyến ở định dạng mà máy phân tích của bạn có thể đọc được tại www.gras.dk/e-data.

GRAS HALT

Khi đội ngũ nghiên cứu và phát triển của chúng tôi phát triển một micro đo lường, nó phải trải qua những bài kiểm tra khắt khe nhất để chứng minh rằng nó có thể chịu được các điều kiện thử nghiệm hàng ngày của khách hàng. Bằng cách sử dụng một loạt các bài kiểm tra tuổi thọ tăng tốc cao (HALT), chúng tôi đảm bảo rằng micro của chúng tôi đáp ứng được chất lượng cao và độ chính xác mà khách hàng mong đợi và tin tưởng. Các bài kiểm tra HALT của chúng tôi chủ động đẩy nhanh tuổi thọ của micro bằng cách mô phỏng việc cầm nắm và sử dụng mà nó phải chịu trong các tình huống thực tế. Bằng cách kiểm tra độ bền đến giới hạn, chúng tôi đã có thể tối ưu hóa thiết kế để đạt được độ bền và ổn định cao.

Dịch vụ, bảo hành và sửa chữa

Khi xuất xưởng, tất cả micro GRAS đều được hiệu chuẩn trong môi trường phòng thí nghiệm được kiểm soát bằng thiết bị hiệu chuẩn có thể truy xuất nguồn gốc. Tùy thuộc vào mục đích sử dụng, môi trường đo lường và chương trình kiểm soát chất lượng nội bộ, chúng tôi khuyến nghị nên hiệu chuẩn lại micro ít nhất một lần mỗi năm.

Chúng tôi cung cấp hai loại hiệu chuẩn như một dịch vụ hậu mãi tùy chọn: Hiệu chuẩn theo tiêu chuẩn GRAS và Hiệu chuẩn được chứng nhận GRAS.

Hiệu chuẩn truy xuất nguồn gốc GRAS là quy trình hiệu chuẩn có thể truy xuất nguồn gốc, được thực hiện bởi nhân viên được đào tạo trong điều kiện kiểm soát theo các quy trình và tiêu chuẩn đã được thiết lập. Điều này hoàn toàn giống với quy trình hiệu chuẩn nghiêm ngặt mà tất cả các micro GRAS đều trải qua như một phần không thể thiếu trong đảm bảo chất lượng của chúng tôi. Hiệu chuẩn được công nhận GRAS được thực hiện bởi Phòng thí nghiệm hiệu chuẩn được công nhận GRAS, được chứng nhận theo tiêu chuẩn ISO 17025 bởi DANAK, Quỹ Kiểm định Đan Mạch. Nếu bạn muốn bộ micro mới được giao kèm theo hiệu chuẩn được công nhận thay vì hiệu chuẩn mặc định của nhà máy, vui lòng ghi rõ điều này khi đặt hàng.

Tất cả các bộ phận đều được sản xuất và lắp ráp tại Đan Mạch bởi các kỹ thuật viên lành nghề và tận tâm trong môi trường phòng sạch được kiểm định. Chúng tôi bảo hành 5 năm đối với các lỗi về vật liệu và tay nghề, riêng kính chắn gió và lưới bảo vệ là các vật tư tiêu hao được bảo hành 6 tháng.

Chế độ bảo hành không bao gồm các hư hỏng đối với lưới bảo vệ do sử dụng trong điều kiện khắc nghiệt ở buồng lái.
GRAS cung cấp dịch vụ đại tu toàn diện bao gồm hiệu chuẩn với giá cả hợp lý.

Thông số kỹ thuật

Thông số	Đơn vị	Giá trị
Dải tần số (±2 dB) – IEC 61672 loại 2	Hz	3,15 đến 20 kHz*
Phân cực / Kết nối	–	0 V / CCP
Dải tần số (±1 dB)	Hz	5 đến 5 kHz*

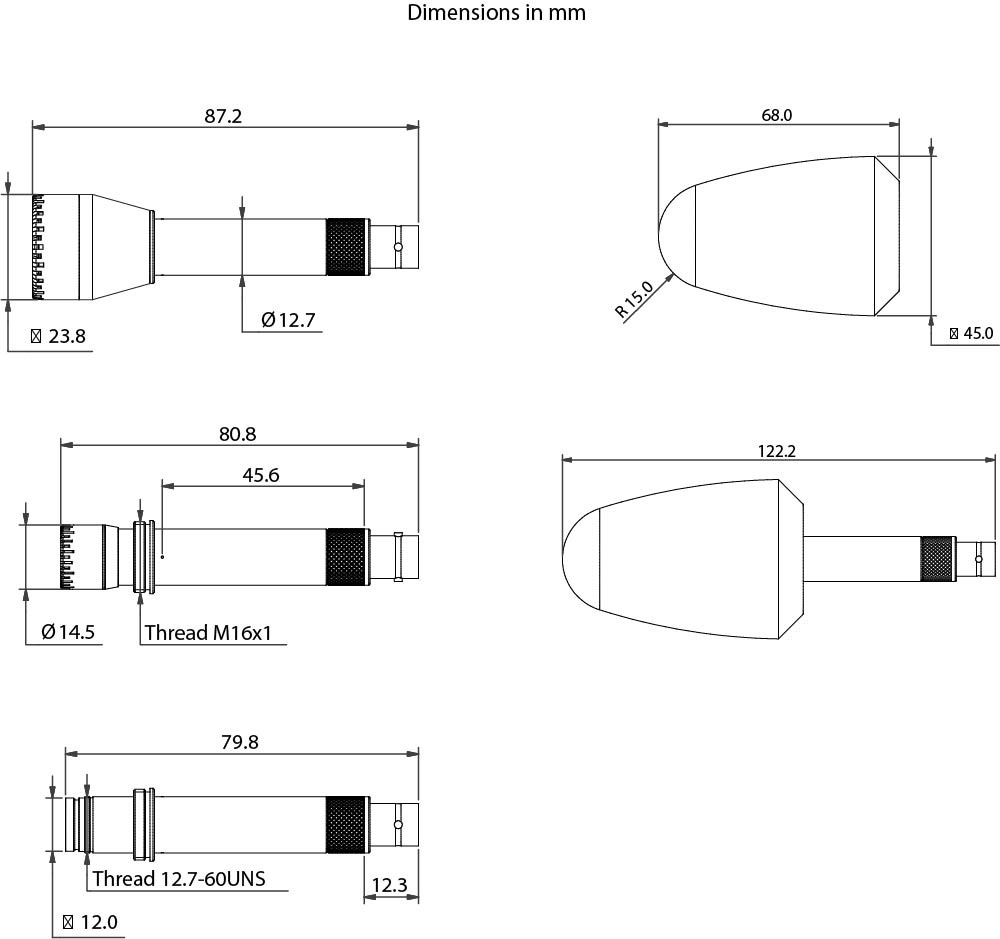

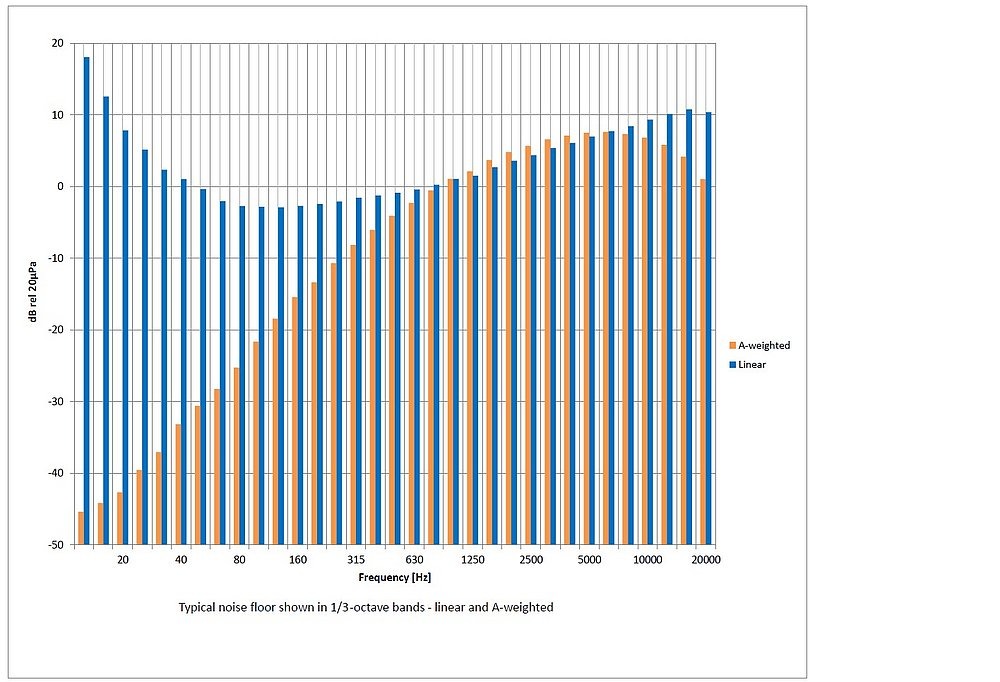

Giới hạn dưới của dải động với bộ tiền khuếch đại GRAS	dB(A)	18
Giới hạn dưới của dải động, tuyến tính	dB	19
Giới hạn trên của dải động	dB	133
Độ nhạy tại 250 Hz (±2 dB)	mV/Pa	50
Độ nhạy tại 250 Hz (±2 dB)	dB so với 1 V/Pa	-26
Trở kháng đầu ra	Ω	< 50
Dòng cấp tối thiểu đến tối đa	mA	2 đến 20
Biên độ điện áp đầu ra tối thiểu @ nguồn CCP 28 V	Vp	8
Điện áp phân cực DC, điển hình	V	16
Lỗ thông hơi micro	–	Phía sau
Phạm vi nhiệt độ làm việc	°C / °F	-40 đến +125 / -40 đến 257
Tuân thủ tiêu chuẩn IEC 61672	–	Loại 2
Phạm vi nhiệt độ lưu trữ	°C / °F	-40 đến 85 / -40 đến 185
Hệ số nhiệt độ @ 250 Hz	dB/°C / dB/°F	0,015 / 0,009 (điển hình)
Hệ số áp suất tĩnh @ 250 Hz	dB/kPa	-0,003
Hệ số độ ẩm @ 250 Hz	dB / 25–90 % RH	< -1
Phạm vi độ ẩm không ngưng tụ	% RH	25 đến 90
Ảnh hưởng dao động dọc trục @ 1 m/s²	dB so với 20 µPa	66
TEDS UDID (IEEE 1451.4)	–	I27-0-0-0U
Loại đầu nối	–	BNC
Tuân thủ CE / RoHS / Đăng ký WEEE	–	Có / Có / Có
Khối lượng	g / oz	61,5 / 2,17

* khi đã hiệu chỉnh ảnh hưởng của lưới 1 inch.

Thông số thử nghiệm GRAS HALT**

Độ ẩm 90%	@50°C	48 giờ
Thả - micro được đặt theo hướng nằm ngang, gắn vào vật nặng 2 kg.	m	1,5
Thả rơi - thẳng đứng, lưới hướng xuống, gắn với vật nặng 2 kg.	m	1,5
Rơi - rơi từ độ cao 1 mét	lần	100
Rung động - theo phương ngang và phương dọc	@8g	60 giờ
Sương muối, IEC 60068-2-52:1996	5% NaCl, pH 6,5-7,2	3 chu kỳ, 3 ngày
Xếp hạng IP, IEC 60529:2013***		IP67****

**Để có phần giới thiệu ngắn gọn về HALT, xem phần "GRAS HALT" ở trên.
***Dấu hiệu bảo vệ quốc tế, tiêu chuẩn IEC 60529.
****IP67: Được bảo vệ hoàn toàn chống bụi, chống tác động của nước ở độ sâu ngâm tối đa 1 m.

Các thử nghiệm IP67 và thử nghiệm phun sương muối được thực hiện bởi DELTA - một phần của FORCE Technology, Đan Mạch. www.delta.dk

Đáp tuyến tần số điển hình.
Đường cong màu xanh lam là đáp tuyến trường tự do với lưới 1/2", đường cong chấm màu cam là với lưới 1".
Đường cong này có thể được làm cho bằng với đường cong màu xanh lam bằng hàm truyền cho lưới 1".
