Giới thiệu

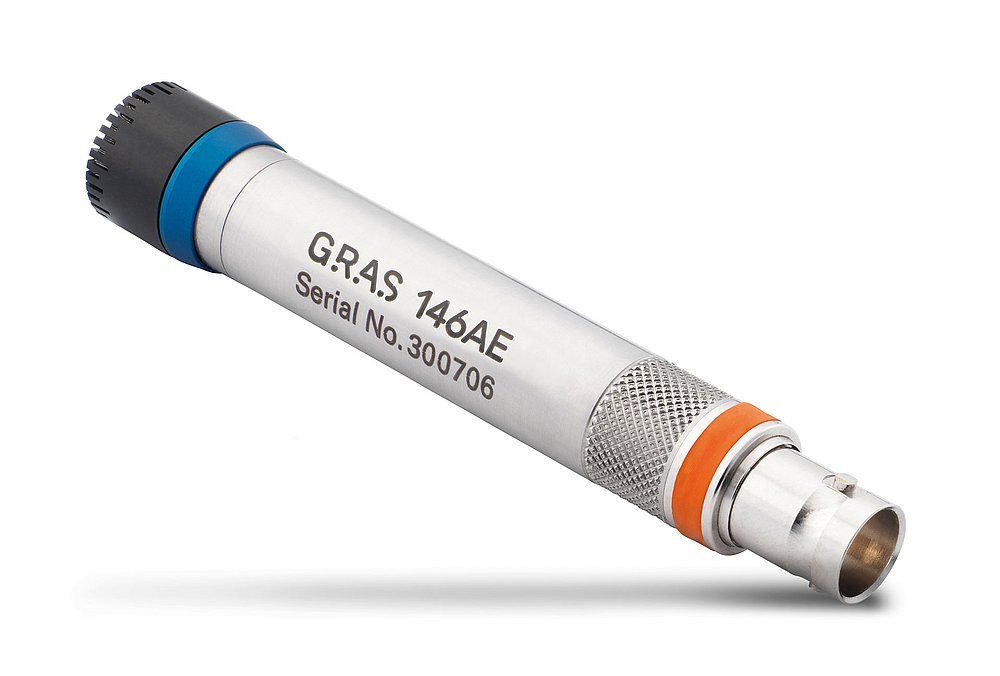

GRAS 146AE là một micro bền chắc được phát triển đặc biệt cho các môi trường khắc nghiệt như thử nghiệm ô tô. Nó kết hợp độ chính xác và độ ổn định cao của micro phòng thí nghiệm với độ bền chưa từng có, tức là khả năng hoạt động tốt trong các điều kiện bất lợi như va đập, nhiệt độ cao, độ ẩm, tia nước, sương dầu và bụi.
Một mô hình mới cho thử nghiệm ô tô
Với độ chính xác của micro đo lường theo tiêu chuẩn IEC 61094-4/WS2F và độ bền bỉ được kết hợp trong cùng một micro, giờ đây bạn có thể sử dụng một micro hiện đại mang lại ưu điểm về chất lượng và độ ổn định trong thời gian dài, ngay cả khi chịu điều kiện khắc nghiệt.
Bạn có thể thực hiện các phép đo chất lượng quan trọng mà không cần phải thay thế micro, nhờ đó nâng cao độ tin cậy của các phép đo đồng thời giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì. Việc không phải cấu hình lại thiết lập đo lường nhiều lần giúp giảm chi phí và giúp việc so sánh các phép đo trở nên dễ dàng hơn.
Microphone này được thiết kế đặc biệt để chống rung, va đập và rơi rớt, đồng thời cho ra các phép đo chính xác và lặp lại được ngay cả trong điều kiện khắc nghiệt. Các phụ kiện, dây cáp và thiết bị kiểm tra chuyên dụng đảm bảo việc định vị và thao tác dễ dàng.
Đèn LED báo nguồn tích hợp cho biết khi nào micro được kết nối và sẵn sàng đo. Nếu có lỗi kết nối, đèn LED sẽ không sáng trong quá trình khởi động. Cuối cùng, đèn sẽ sáng lên khi chip TEDS được đọc. Tính năng này cho phép thực hiện kiểm tra đầy đủ "đã sẵn sàng đo chưa?" đối với tất cả các micro được kết nối bằng cách kích hoạt TEDS của chúng theo trình tự.
Mẫu 146AE đạt chuẩn IP67. Tất cả các bộ phận tiếp xúc đều được bảo vệ bởi lớp phủ chống nước và dầu, đồng thời dễ dàng vệ sinh. Lớp phủ này có khả năng chịu nhiệt và hóa chất.
Ngoài khả năng chống chịu cơ bản với va đập, bụi bẩn và độ ẩm, bộ micro còn được trang bị thêm lưới bảo vệ có thể thay thế với bộ lọc nước và bụi, tạo thêm một lớp bảo vệ linh hoạt, bao gồm cả bảo vệ chống lại các hạt tốc độ cao. Điều này giúp micro đặc biệt phù hợp với điều kiện độ ẩm cao, dầu bắn hoặc đo lường ngoài trời. Chỉ cần thay thế cụm lưới lọc sẽ giúp kéo dài thời gian sử dụng bộ micro trong cùng một cấu hình thử nghiệm.
Microphone 146AE có hệ số nhiệt độ thấp tương đương với bộ microphone đo tiêu chuẩn như GRAS 46AE, nhưng có thể chịu được nhiệt độ từ -40 đến 125°C mà không làm thay đổi độ nhạy.
Đã được kiểm tra toàn diện
DỪNG LẠI
Tại GRAS, chúng tôi hiểu rằng để bạn tin tưởng vào kết quả đo lường, chất lượng tín hiệu, độ ổn định và độ bền là vô cùng quan trọng. Và bởi vì chúng tôi cũng biết cách bạn sử dụng và thao tác với micro trong công việc hàng ngày, chúng tôi tiến hành một loạt các bài kiểm tra độ bền tăng tốc cao (HALT) để đảm bảo chúng hoạt động tốt trong điều kiện thực tế.
Đối với dòng micro siêu bền mới, chúng tôi đã làm cho thiết bị HALT của mình trở nên khắt khe hơn nữa để phản ánh môi trường và điều kiện cực kỳ khắc nghiệt trong các phép đo NVH. Thiết bị được rung trong 60 giờ ở mức 8g, giữ ở nhiệt độ thay đổi từ -40°C đến +125°C, thả rơi ngang và thẳng đứng từ độ cao 150 cm xuống bề mặt cứng và trải qua thử nghiệm rơi ngẫu nhiên từ độ cao 100 cm xuống sàn 100 lần.
Chứng nhận IP67
Hơn nữa, 146AE đạt chứng nhận chống nước và bụi (IP67).
Ứng dụng và cách sử dụng điển hình
Bộ micro 146AE là bộ micro trường tự do được thiết kế để sử dụng trong các điều kiện khắc nghiệt, chẳng hạn như thử nghiệm NVH trong ngành công nghiệp ô tô.
Nó được thiết kế đặc biệt cho các ứng dụng như:
- Kiểm tra độ rung tiếng ồn động cơ
- Kiểm tra hiệu suất âm thanh
- Vượt qua bài kiểm tra tiếng ồn
- Tiếng ồn do hệ thống truyền động gây ra
- Xác thực mô hình máy tính/Xác thực CAE
- Thử nghiệm vòng đời được tăng tốc
- Tiếng ồn bên trong xe (Trần xe, điều hòa, tiếng kêu cót két và tiếng lạch cạch)
- Giải trí và giao tiếp, điều khiển bằng giọng nói
- Đánh giá và chứng nhận các bộ phận xe (phanh, lốp, ống xả)
- Thử nghiệm ở nhiệt độ lên đến 125°C
Thiết kế
GRAS 146AE là bộ micro công suất không đổi (CCP) 1/2” hiệu suất cao, bền chắc, hoạt động trong môi trường tự do. Là bộ micro loại CCP, nó đảm bảo việc đấu dây đơn giản và thiết lập kết nối ổn định, giảm chi phí. Chuẩn kết nối CCP đồng thời có thể hoán đổi với gia tốc kế và cảm biến áp suất, mang lại chi phí đa kênh thấp cho việc thử nghiệm kết hợp giữa ô tô và NVH (tiếng ồn, rung động và độ xóc).
Bộ micro được thiết kế để có độ bền vượt trội, chống chịu được rung động mạnh, va đập, rơi rớt, nhiệt độ cao, và điều kiện ẩm ướt hoặc bụi bẩn. Trong số những tính năng thiết kế quan trọng nhất, cần kể đến:
- Bộ micro là một khối kín hoàn toàn, và tất cả các bộ phận tiếp xúc đều được bảo vệ bằng lớp phủ chống nước và dầu.
- Các phương pháp và vật liệu mới đã được sử dụng cho phần bên trong của micro để cải thiện khả năng hấp thụ chấn động và rung động, trong khi vỏ micro vẫn được làm bằng loại thép không gỉ đã được kiểm chứng chất lượng, tương tự như loại được sử dụng cho các micro đo lường tiêu chuẩn của chúng tôi.
- Màng loa bền hơn so với loại thường được sử dụng trong các micro đo lường. Điều này, kết hợp với lớp phủ, giúp việc vệ sinh màng loa dễ dàng hơn mà không làm hỏng nó. Màng loa có thể được thay thế trong quá trình sửa chữa, giúp giảm thiểu chi phí sửa chữa.
- Lưới bảo vệ micro được làm từ vật liệu đặc biệt và được phủ một lớp bảo vệ, có khả năng chống va đập và trầy xước rất tốt.
- Các vật liệu và phương pháp lắp ráp mới đã được sử dụng cho phần tiền khuếch đại, giúp nó có khả năng chống chịu tốt hơn khi bị rơi nhiều lần.
- Microphone có hai lỗ thông hơi, giảm nguy cơ nước hoặc dầu nhỏ giọt làm tắc nghẽn lỗ thông hơi. Các lỗ thông hơi được bảo vệ bởi một bộ lọc đặc biệt, và bộ đo đạt chuẩn IP67.
- Kết hợp với cáp đồng trục BNC GRAS có khả năng chống nước, toàn bộ hệ thống đo lường của bạn đạt chuẩn IP67.
- Độ bền của bộ micro cơ bản được tăng cường hơn nữa nhờ lưới bảo vệ chống sốc đặc biệt có thể thay thế, tích hợp bộ lọc giúp bảo vệ khỏi dầu, hơi ẩm, bụi bẩn và các hạt tốc độ cao.
146AE là micro thu âm tự do. Nếu bạn cần sử dụng nó trong môi trường âm thanh có sự truyền tải ngẫu nhiên, bộ hiệu chỉnh truyền tải ngẫu nhiên RA0357 sẽ thay đổi đáp tuyến tần số lên đến 10 kHz thành trường khuếch tán. Tìm hiểu thêm tại đây.
Lưới tản nhiệt có thể thay thế với khả năng bảo vệ nâng cao.
Lưới tản nhiệt có khả năng chống trầy xước và được phủ một lớp bảo vệ.
Lưới này có đường kính lớn hơn một chút so với lưới IEC được sử dụng trên các bộ micro tiêu chuẩn như GRAS 46AE, do đó cần có bộ chuyển đổi hiệu chuẩn chuyên dụng. Bộ chuyển đổi này được bao gồm trong gói hàng.
Bộ lọc chống bụi và nước
Lưới bảo vệ có tích hợp bộ lọc được làm từ lưới trong suốt về mặt âm học. Lưới này bảo vệ micro khỏi bụi, bẩn và các hạt có vận tốc cao. Nó có khả năng chống nước và dầu trong khi vẫn đảm bảo độ trong suốt về mặt âm học. Bộ lọc này bảo vệ micro trong môi trường có độ ẩm rất cao hoặc bị phun nước trực tiếp. Nó cũng bảo vệ chống lại sự ngưng tụ hơi nước. Bộ lọc đạt chuẩn IP55.
Các tùy chọn lắp đặt toàn diện
Bộ chuyển đổi để sử dụng với các thiết bị gắn GoPro™ được bán riêng như một phụ kiện. Bằng cách này, bạn có được nhiều tùy chọn gắn kết khác nhau bằng các phương pháp gắn kết được chấp nhận rộng rãi, ví dụ như Picatinny.
Chi phí sở hữu thấp
Các biện pháp phòng ngừa toàn diện mà chúng tôi đã thực hiện để giúp micro 146AE chống chịu được các điều kiện thử nghiệm bất lợi mang lại nhiều lợi ích, tất cả đều góp phần giảm chi phí sở hữu. Tuổi thọ tổng thể của bộ micro sẽ cao hơn nhiều lần so với bộ micro thông thường phải loại bỏ do hư hỏng từ bụi bẩn, độ ẩm, va đập và rung động.
- Cùng một bộ micro có thể được giữ nguyên ở cấu hình thử nghiệm trong thời gian dài.
- Kết quả thử nghiệm riêng biệt có thể so sánh ngay lập tức vì cùng một loại micro ổn định được sử dụng.
- Lưới bảo vệ cùng với các bộ lọc bảo vệ có thể dễ dàng thay thế, ví dụ như trước khi bụi bẩn và sương dầu làm tắc nghẽn các mắt lưới.
- Công nghệ CCP (Constant Current Power - Nguồn điện dòng không đổi) cho phép giảm chi phí trên mỗi kênh đo.
Kết hợp những ưu điểm này, bạn sẽ có được chi phí sở hữu thấp hơn, đồng thời vẫn tận hưởng được độ chính xác và ổn định của micro phòng thí nghiệm. Điều này cũng là do tỷ lệ hỏng hóc thấp hơn và năng suất được cải thiện nhờ việc thao tác và kiểm soát thiết lập đo lường dễ dàng hơn.
Khả năng tương thích
Bộ chuyển đổi 146AE được trang bị đầu nối BNC và yêu cầu dòng điện không đổi, thường là 4 mA.
Có sẵn các bộ cáp đồng trục tiêu chuẩn, sẵn sàng sử dụng với nhiều loại và chiều dài khác nhau, hoặc các loại cáp chống thấm nước, chịu nhiệt và chịu hóa chất.
Cảm biến 146AE tuân thủ tiêu chuẩn IEEE 1451.4 TEDS phiên bản 1.0. Nếu nền tảng đo lường của bạn hỗ trợ Bảng dữ liệu điện tử cảm biến (Transducer Electronic Data Sheets), bạn sẽ có thể đọc và ghi dữ liệu như thuộc tính và dữ liệu hiệu chuẩn.
Xác minh hệ thống
Chỉ báo nguồn tích hợp và chức năng TEDS rất hữu ích để xác định micro nào được kết nối với kênh đầu vào nào. Tuy nhiên, nó không phải là công cụ kiểm tra xem micro có đáp ứng các thông số kỹ thuật hay không.
Để kiểm tra và xác minh hàng ngày thiết lập đo lường của bạn, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh như Máy hiệu chuẩn âm thanh đa chức năng GRAS 42AG với bộ chuyển đổi hiệu chuẩn được cung cấp kèm theo. Để hiệu chuẩn độ nhạy chính xác, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh tham chiếu như GRAS 42AP Intelligent Pistonphone.
Dữ liệu hiệu chuẩn
Dữ liệu hiệu chuẩn cho từng bộ micro riêng lẻ có thể được truy cập trực tuyến thông qua số sê-ri. Bằng cách này, bạn có thể dễ dàng tải xuống và cấu hình máy phân tích của mình với dữ liệu hiệu chuẩn.
Dữ liệu hiệu chỉnh cho lưới bảo vệ cũng có sẵn trực tuyến ở định dạng mà máy phân tích của bạn có thể đọc được tại www.grasacoustics.com/e-data.
GRAS HALT
Khi đội ngũ nghiên cứu và phát triển của chúng tôi phát triển một micro đo lường, nó phải trải qua những bài kiểm tra khắt khe nhất để chứng minh rằng nó có thể chịu được các điều kiện thử nghiệm hàng ngày của khách hàng. Bằng cách sử dụng một loạt các bài kiểm tra tuổi thọ tăng tốc cao (HALT), chúng tôi đảm bảo rằng micro của chúng tôi đáp ứng được chất lượng cao và độ chính xác mà khách hàng mong đợi và tin tưởng. Các bài kiểm tra HALT của chúng tôi chủ động đẩy nhanh tuổi thọ của micro bằng cách mô phỏng việc cầm nắm và sử dụng mà nó phải chịu trong các tình huống thực tế. Bằng cách kiểm tra độ bền đến giới hạn, chúng tôi đã có thể tối ưu hóa thiết kế để đạt được độ bền và ổn định cao.
Dịch vụ, Bảo hành và Sửa chữa
Khi xuất xưởng, tất cả micro GRAS đều được hiệu chuẩn trong môi trường phòng thí nghiệm được kiểm soát bằng thiết bị hiệu chuẩn có thể truy xuất nguồn gốc. Tùy thuộc vào mục đích sử dụng, môi trường đo lường và chương trình kiểm soát chất lượng nội bộ, chúng tôi khuyến nghị nên hiệu chuẩn lại micro ít nhất một lần mỗi năm.
Chúng tôi cung cấp hai loại hiệu chuẩn như một dịch vụ hậu mãi tùy chọn: Hiệu chuẩn theo tiêu chuẩn GRAS và Hiệu chuẩn được chứng nhận GRAS.
Hiệu chuẩn truy xuất nguồn gốc GRAS là quy trình hiệu chuẩn có thể truy xuất nguồn gốc, được thực hiện bởi nhân viên được đào tạo trong điều kiện kiểm soát theo các quy trình và tiêu chuẩn đã được thiết lập. Điều này hoàn toàn giống với quy trình hiệu chuẩn nghiêm ngặt mà tất cả các micro GRAS đều trải qua như một phần không thể thiếu trong đảm bảo chất lượng của chúng tôi. Hiệu chuẩn được công nhận GRAS được thực hiện bởi Phòng thí nghiệm hiệu chuẩn được công nhận GRAS, đã được Quỹ công nhận Đan Mạch (DANAK) công nhận theo tiêu chuẩn ISO 17025. Nếu bạn muốn bộ micro mới được giao kèm theo hiệu chuẩn được công nhận thay vì hiệu chuẩn mặc định của nhà máy, hãy ghi rõ điều này khi đặt hàng.
Tất cả các bộ phận đều được sản xuất và lắp ráp tại nhà máy ở Đan Mạch bởi các kỹ thuật viên lành nghề và tận tâm trong môi trường phòng sạch được kiểm định.
Nhờ chất lượng cao, chúng tôi bảo hành 5 năm đối với các lỗi về vật liệu và tay nghề.
