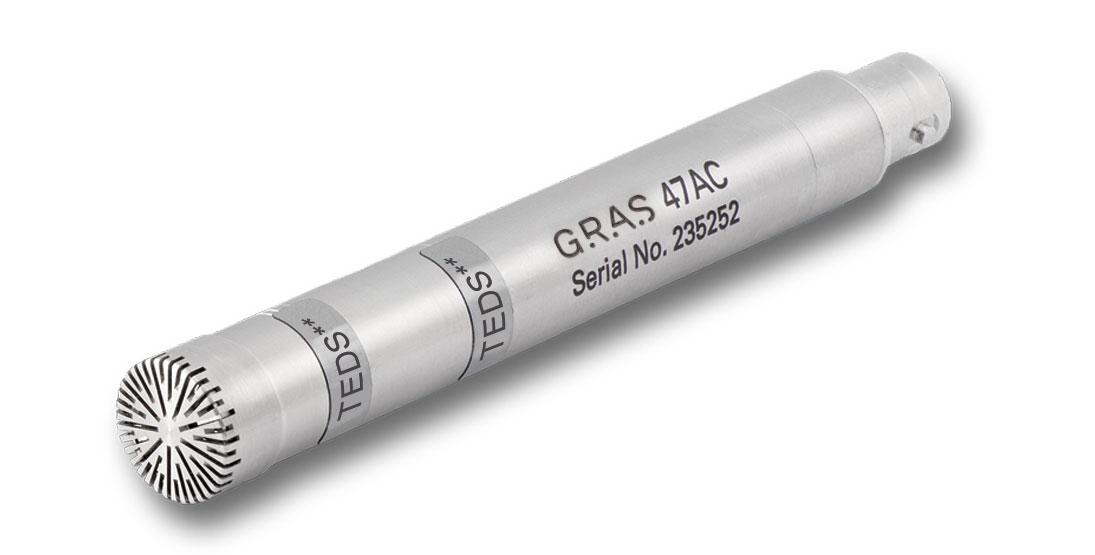

Bộ micro hồng ngoại GRAS 47AC 1/2" CCP

Công nghệ

Giới thiệu

GRAS 47AC là bộ micro tụ điện chính xác CCP 1/2" dùng để đo âm thanh hạ tần trong môi trường âm thanh mở.

Là một micro trường tự do, 47AC được thiết kế về cơ bản để đo áp suất âm thanh như thể micro không có mặt, với trường âm thanh hướng về phía micro.

Ở tần số thấp, tác động gây nhiễu của sự hiện diện của nó trong trường âm thanh là tối thiểu vì bước sóng lớn hơn nhiều so với kích thước của micro.

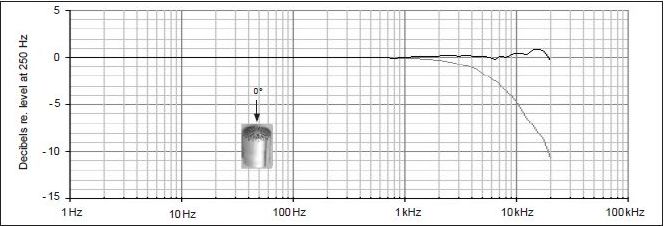

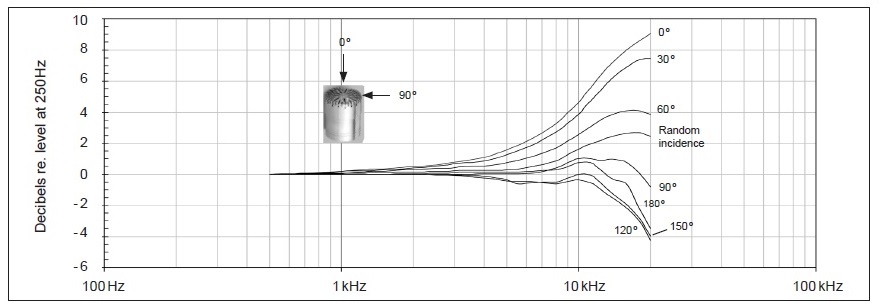

Ở tần số cao hơn (>1 kHz), hiệu ứng nhiễu xạ thường làm cho mức áp suất âm thanh đo được tăng theo tần số. Trong micro trường tự do, hiệu ứng nhiễu xạ được bù trừ để cung cấp đáp tuyến tần số phẳng trong trường tự do với góc tới 0º.

Thiết kế

Máy 47AC được thiết kế đặc biệt để đo âm thanh hạ tần và có thể đo đến 0,09 Hz. Để làm được điều này, máy được trang bị bộ chuyển đổi tần số thấp tích hợp với hệ thống cân bằng áp suất được thiết kế đặc biệt và bộ tiền khuếch đại chuyên dụng.

Để micro có thể đo được âm thanh có bước sóng rất dài, hệ thống cân bằng áp suất có thời gian ổn định dài. Do đó, điều quan trọng là phải cho phép micro 47AC đủ thời gian để ổn định trong điều kiện áp suất môi trường thay đổi. Thời gian cần thiết tùy thuộc vào từng trường hợp cụ thể, nhưng khoảng nửa phút sau khi áp suất môi trường ổn định là đủ trong hầu hết các trường hợp.

Bộ tiền khuếch đại có chức năng TEDS để tự động nhận dạng cảm biến và đọc dữ liệu hiệu chuẩn.

Ứng dụng và cách sử dụng điển hình

Đặc tính tần số thấp kết hợp với độ nhạy cao và thiết kế chắc chắn khiến 47AC trở thành lựa chọn tối ưu cho các phép đo hạ âm - một lĩnh vực đang phát triển nhanh chóng do nhu cầu giám sát và giảm thiểu tiếng ồn tần số thấp từ, ví dụ, các nhà máy điện và sản xuất cũng như các tuabin gió.

Với giới hạn dưới 0,1 Hz, micro 47AC cũng rất phù hợp cho các phép đo thực tế về tiếng nổ siêu âm, vốn yêu cầu một micro có băng thông rộng và khả năng thu được các biến thiên áp suất tần số thấp đột ngột.

Khả năng tương thích

Để tận dụng khả năng xử lý tần số thấp của 47AC, điều quan trọng là mô-đun đầu vào của máy phân tích hoặc máy đo mức âm thanh phải được thiết kế để phù hợp với 47AC. Nhiều hệ thống thu thập/ghi dữ liệu có bộ lọc thông cao cố định hoặc có thể điều chỉnh. Trong nhiều trường hợp, bộ lọc này có thể có tần số cắt từ 3 đến 5 Hz, hoặc thậm chí cao hơn. Do đó, hãy kiểm tra xem hệ thống thu thập/ghi dữ liệu hoặc nguồn cấp điện điều chỉnh của bạn có bộ lọc thông cao (được đấu dây cố định hoặc do người dùng cấu hình) hay không và liệu nó có tương thích với các tần số mà bạn quan tâm hay không.

Chúng tôi khuyên bạn nên cân nhắc sử dụng mô-đun CCP nguồn GRAS 12AL. Mô-đun này có bộ lọc thông cao ở tần số 0,07 Hz khi được sử dụng với bộ micro hạ âm 47AC.

Xác minh hệ thống

Để hiệu chỉnh độ nhạy ở tần số 250 Hz, chúng tôi khuyên bạn nên sử dụng một loại nhạc cụ gõ như GRAS 42AP Intelligent Pistonphone. Có thể kiểm tra ở tần số 1 kHz bằng cách sử dụng GRAS 42AG Multifunction Sound Calibrator.

Việc hiệu chuẩn tần số thấp yêu cầu sử dụng một thiết bị hiệu chuẩn tần số thấp chuyên dụng. Do đó, chúng tôi khuyến nghị nên gửi 47AC đến GRAS để hiệu chuẩn.

Chất lượng và bảo hành

Tất cả các micro đạt chứng nhận GRAS đều được làm từ vật liệu chất lượng cao, đảm bảo độ ổn định và độ bền lâu dài. Các micro đều được lắp ráp trong môi trường phòng sạch được kiểm định bởi các kỹ thuật viên lành nghề và tận tâm với nhiều năm kinh nghiệm trong lĩnh vực này.

Màng loa, thân micro và lưới bảo vệ được cải tiến đều được làm bằng thép không gỉ cao cấp, giúp micro chống lại các hư hại vật lý cũng như sự ăn mòn do không khí hoặc khí có tính ăn mòn gây ra.

Điều này, kết hợp với đầu nối micro mạ vàng được gia cố đảm bảo kết nối cực kỳ đáng tin cậy, cho phép GRAS cung cấp bảo hành 5 năm đối với các lỗi về vật liệu và tay nghề.

Dịch vụ

Nếu bạn vô tình làm hỏng màng loa của micro GRAS, trong hầu hết các trường hợp, chúng tôi có thể thay thế với chi phí rất hợp lý và thời gian hoàn thành nhanh chóng. Điều này không chỉ bảo vệ khoản đầu tư của bạn mà còn làm hài lòng bộ phận kiểm soát chất lượng vì bạn không cần phải lo lắng về số seri mới, v.v.

Sự định cỡ

Trước khi xuất xưởng, tất cả các micro GRAS đều được hiệu chuẩn trong môi trường phòng thí nghiệm được kiểm soát bằng thiết bị hiệu chuẩn có thể truy xuất nguồn gốc.

Tùy thuộc vào mục đích sử dụng, môi trường đo lường và chương trình kiểm soát chất lượng nội bộ, chúng tôi khuyến nghị hiệu chuẩn lại micro ít nhất một lần mỗi năm.

Máy 47AC đi kèm với hai biểu đồ hiệu chuẩn, một chứng chỉ hiệu chuẩn tiêu chuẩn ghi rõ độ nhạy và đáp ứng tần số trên 250 Hz, và một biểu đồ ghi lại đáp ứng tần số dưới mức này.

Thông số kỹ thuật

Thông số	Đơn vị	Giá trị
Phân cực/Kết nối	–	0 V / CCP
Dải tần số (±1 dB)	Hz	1 – 10 kHz
Dải tần số (±3 dB)	Hz	0,09 – 20 kHz
Giới hạn dưới của dải động (nhiễu nhiệt của micro)	dB(A)	20
Giới hạn trên của dải động	dB	148
Đặt độ nhạy ở mức 250 Hz (±2 dB)	mV/Pa	8
Biên độ điện áp đầu ra tối thiểu @ CCP 24–28 V	Vp	8
Nguồn điện tối thiểu đến tối đa	mA	2 – 20
Nguồn điện tối thiểu đến tối đa (đơn/cân bằng)	V	Không áp dụng
Điện áp phân cực DC, điển hình	V	12
Lỗ thông hơi micro	–	Ở phía sau
Mã hiệu IEC 61094-4	–	WS2F
Phạm vi nhiệt độ hoạt động	°C / °F	-30 đến 70 / -22 đến 158
Phạm vi nhiệt độ lưu trữ	°C / °F	-40 đến 85 / -40 đến 185
Hệ số nhiệt độ @250 Hz	dB/°C / dB/°F	-0,01 / -0,006
Hệ số áp suất tĩnh @250 Hz	dB/kPa	-0,008
Phạm vi độ ẩm không ngưng tụ	% RH	0 – 100
Hệ số độ ẩm @250 Hz	dB/% RH	-0,001
Ảnh hưởng dao động dọc trục @1 m/s²	dB so với 20 µPa	62
TEDS (IEEE 1451.4)	–	27 v.1.0
Loại đầu nối	–	BNC
Đạt chuẩn CE/RoHS/Đăng ký WEEE	–	Có / Có / Có

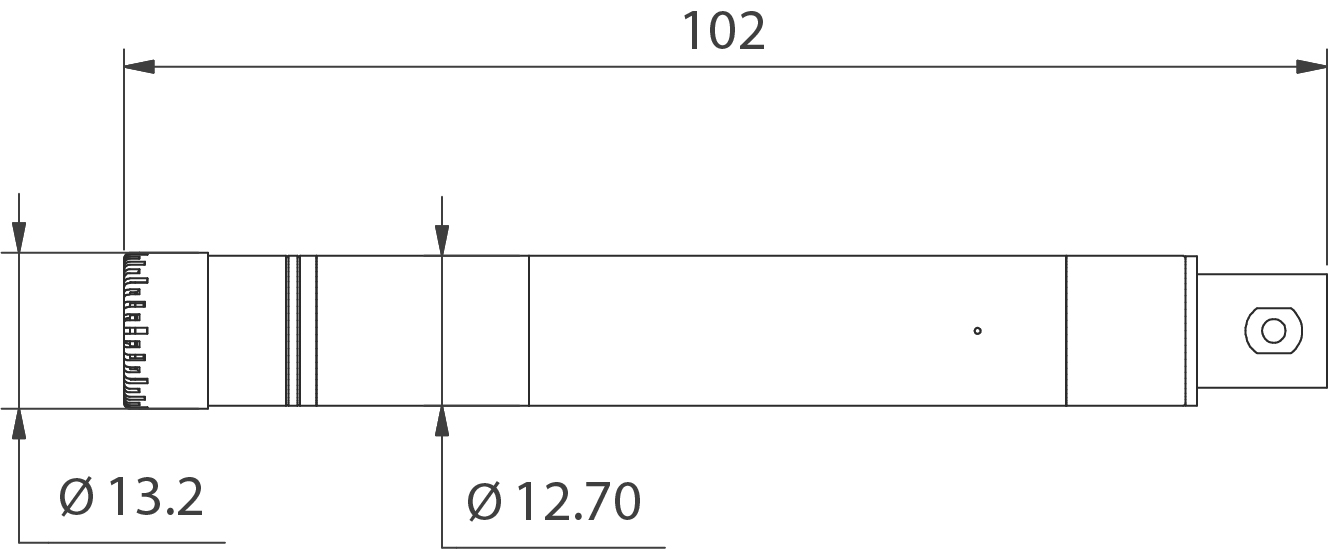

Khối lượng	g / oz	33 / 1.164
