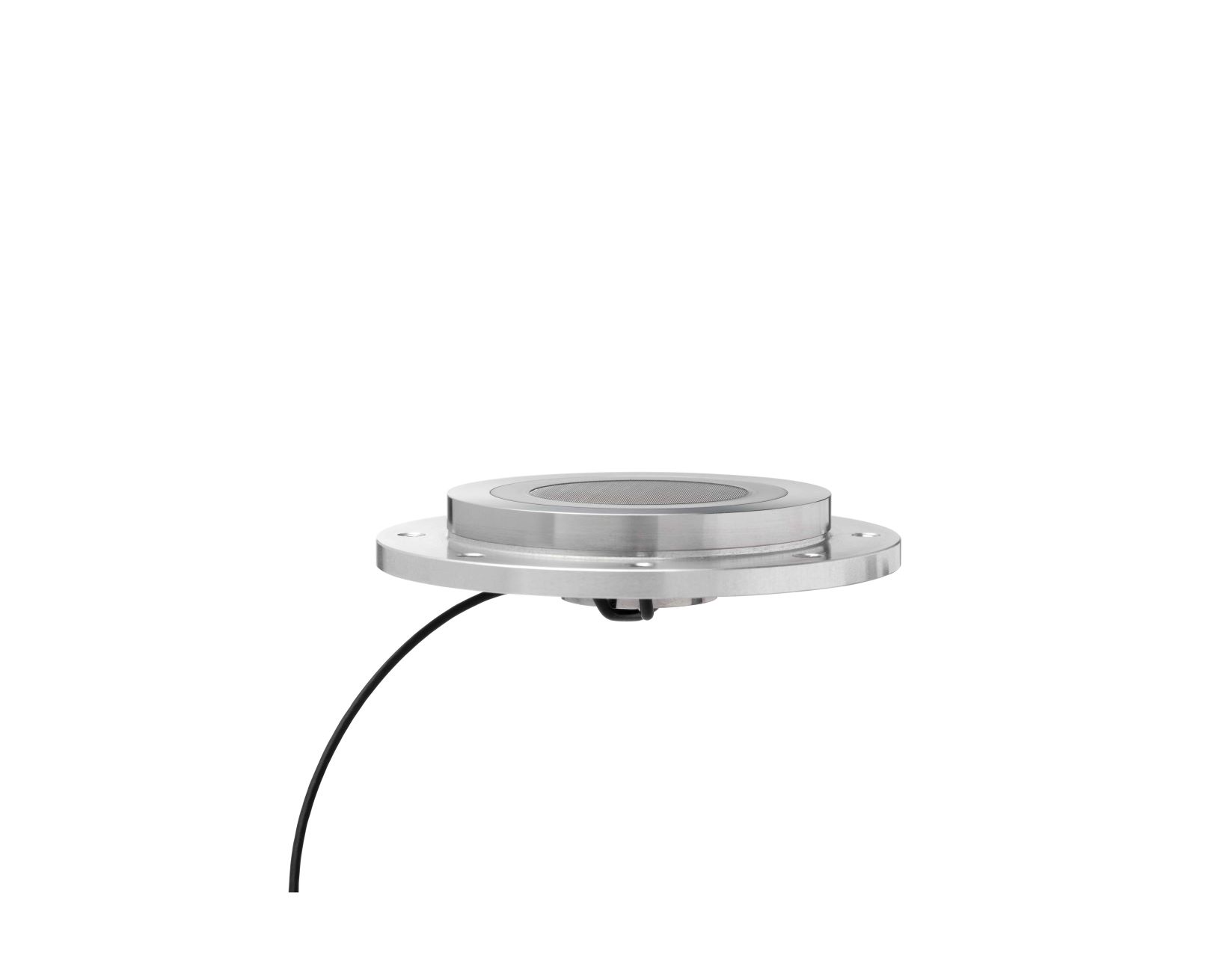

Bộ lưới chắn nhiễu loạn GRAS 67TS-1-CL với micro gắn phẳng.

  •  Mã sản phẩm: GRAS 67TS-1-CL
     Danh mục: GRAS Sound & Vibration
  •  Lượt xem: 10
     Tình trạng: Còn hàng

  • Độ suy giảm nhiễu loạn: Lên đến 25 dB*
    Tốc độ nhiễu loạn: Lên đến Mach 0.2
    Dải tần triệt tiêu nhiễu loạn: 500 Hz - 10 kHz*
    Độ suy giảm âm thanh: Dưới 3 dB
    Độ định hướng: ± 60 độ
    Dải tần (âm thanh) 100 Hz - 70 kHz
    Dải động 44 dB(A) - 166 dB *Tùy thuộc vào tốc độ dòng chảy

  • Giá bán: Liên hệ
  • 0903368648
    +84903368648
Thông tin sản phẩm

Bộ dụng cụ màn chắn nhiễu loạn GRAS 67TS-1-CL được thiết kế để thử nghiệm khí động học âm thanh trong các đường hầm gió có thành kín. Thành phần thủy động học của nhiễu loạn được giảm thiểu đến 25 dB. Nhờ đó, các tín hiệu âm thanh cần quan tâm có thể được xác định và chẩn đoán với độ phân giải đáng tin cậy.

Công nghệ

Giới thiệu

Bộ dụng cụ màn chắn nhiễu loạn GRAS 67TS-1-CL được thiết kế để thử nghiệm khí động học âm thanh trong các đường hầm gió có thành kín. Bằng cách làm suy giảm thành phần thủy động học của nhiễu loạn lên đến 25 dB, các tín hiệu âm thanh cần quan tâm có thể được xác định và chẩn đoán với độ phân giải đáng tin cậy hơn nhiều. Màn chắn nhiễu loạn lắp đặt phẳng tích hợp các kỹ thuật lắp đặt phẳng và lắp đặt lõm với lưới dây đặc biệt vào một khối duy nhất, cho phép thích ứng với nhiều tùy chọn lắp đặt khác nhau.

Bộ micro gắn phẳng GRAS 47BX-CL 1/4" CCP đi kèm có thể được gắn vào cụm lắp ráp bằng vòng cao su (vòng chữ O) hoặc tấm giữ bằng vật liệu POM. Các bộ phận cần thiết cho cả hai phương pháp đều được bao gồm. Bộ micro có cáp tích hợp, chiều dài tùy chỉnh, được trang bị đầu nối Microdot. Một bộ chuyển đổi sang BNC được bao gồm. Khi đặt hàng, vui lòng chỉ định chiều dài cần thiết tính bằng cm.

Theo mặc định, toàn bộ cụm lắp ráp sẽ vừa khít với tường phẳng có độ dày 4 mm. Cần phải khoan một lỗ có đường kính 44 mm. Có thể gắn cụm lắp ráp bằng keo. Để lắp đặt bằng vít, 67TS được trang bị 4 lỗ không ren có đường kính 3,1 mm. Bạn luôn có thể liên hệ với GRAS để được tư vấn hoặc tùy chỉnh.

Chúng tôi đã công bố các hệ số hiệu chỉnh phụ thuộc vào tần số/góc tới và các đồ thị kết quả dưới dạng bảng tính có thể tải xuống. Xem tại mục Tải xuống/Khác.

Khả năng tương thích

Để hoạt động đúng như thông số kỹ thuật, bộ micro GRAS 47BX yêu cầu một mô-đun đầu vào dòng điện không đổi có khả năng cung cấp dòng điện 4 mA và điện áp nguồn CCP không tải 24 V. Nếu dòng điện cung cấp thấp hơn, khả năng điều khiển cáp dài sẽ bị giảm và do đó tần số trên sẽ bị giảm. Nếu điện áp cung cấp thấp hơn, nó sẽ ảnh hưởng đến dải động trên.

Dây cáp của bộ micro được trang bị đầu nối đực 10/32 UNC microdot. Một bộ chuyển đổi sang đầu nối BNC đực được bao gồm. Có sẵn các loại cáp đồng trục phù hợp với nhiều kiểu dáng và độ dài khác nhau, cả tiêu chuẩn và theo yêu cầu riêng.

Cảm biến 47BX tuân thủ tiêu chuẩn IEEE 1451.4 TEDS phiên bản 1.0. Nếu nền tảng đo lường của bạn hỗ trợ Bảng dữ liệu điện tử cảm biến (Transducer Electronic Data Sheets), bạn sẽ có thể đọc và ghi dữ liệu như thuộc tính và dữ liệu hiệu chuẩn.

Xác minh hệ thống

Để hiệu chỉnh độ nhạy chính xác, chúng tôi khuyên bạn nên sử dụng một thiết bị đo độ nhạy kiểu piston như GRAS 42AP Intelligent Pistonphone.

Hiệu năng và bảo hành

Tất cả các bộ micro GRAS đều được làm từ vật liệu chất lượng cao, đảm bảo độ ổn định và độ bền lâu dài. Các bộ micro đều được lắp ráp trong môi trường phòng sạch được kiểm định bởi các kỹ thuật viên lành nghề và tận tâm với nhiều năm kinh nghiệm trong lĩnh vực này. Màng loa, thân micro và lưới bảo vệ được cải tiến đều được làm bằng thép không gỉ cao cấp, giúp micro chống lại các hư hại vật lý cũng như ăn mòn do không khí hoặc khí mạnh gây ra. Điều này, kết hợp với đầu nối micro mạ vàng được gia cố, đảm bảo kết nối đáng tin cậy cao, cho phép GRAS cung cấp bảo hành 5 năm đối với các lỗi về vật liệu và tay nghề.

Dịch vụ

Nếu bạn vô tình làm hỏng màng loa của micro GRAS, trong hầu hết các trường hợp, chúng tôi có thể thay thế với chi phí rất hợp lý và thời gian hoàn thành nhanh chóng. Điều này không chỉ bảo vệ khoản đầu tư của bạn mà còn làm hài lòng bộ phận kiểm soát chất lượng vì bạn không cần phải lo lắng về số seri mới, v.v.

Sự định cỡ

Trước khi xuất xưởng, tất cả các bộ micro GRAS đều được hiệu chuẩn đồng bộ trong môi trường phòng thí nghiệm được kiểm soát bằng thiết bị hiệu chuẩn có thể truy vết. Các bộ sản phẩm được giao kèm theo biểu đồ hiệu chuẩn bao gồm các giá trị độ nhạy và đồ thị đáp ứng tần số cho toàn bộ bộ sản phẩm. Bạn có thể sử dụng trực tiếp giá trị độ nhạy trong thiết lập hệ thống của mình. Tùy thuộc vào mục đích sử dụng, môi trường đo lường và chương trình kiểm soát chất lượng nội bộ, chúng tôi khuyên bạn nên hiệu chuẩn lại bộ micro ít nhất hai năm một lần.

Thông số kỹ thuật

Phân cực/Kết nối   0 V / CCP
Giới hạn dưới của dải động (nhiễu nhiệt của micro) dB(A) 44
Giới hạn trên của dải động với bộ tiền khuếch đại GRAS CCP dB 166
Đặt độ nhạy @250 Hz (±2 dB) mV/Pa 1,6
Nguồn điện (Constant Current Power) mA 2 đến 10
Lỗ thông hơi micro   Đằng trước
Trở kháng đầu ra Ω <50
Phạm vi nhiệt độ, hoạt động °C / °F -30 đến 70 / -22 đến 158
Phạm vi nhiệt độ, lưu trữ °C / °F -40 đến 85 / -40 đến 185
Hệ số áp suất tĩnh @250 Hz dB/kPa -0,008
Phạm vi độ ẩm không ngưng tụ % RH 0 đến 100
Hệ số độ ẩm @250 Hz dB/% RH <0,1
Ảnh hưởng của dao động dọc trục @1 m/s² dB so với 20 µPa 66
TEDS (IEEE 1451.4)   27 v.1.0
Loại đầu nối   Microdot 10/32
Đạt tiêu chuẩn CE/RoHS/Đăng ký WEEE   Có/Có/Có
Cân nặng g/oz 40 / 1.411

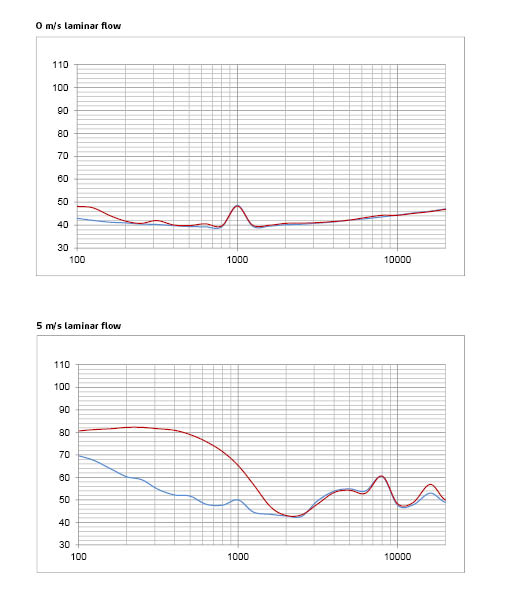

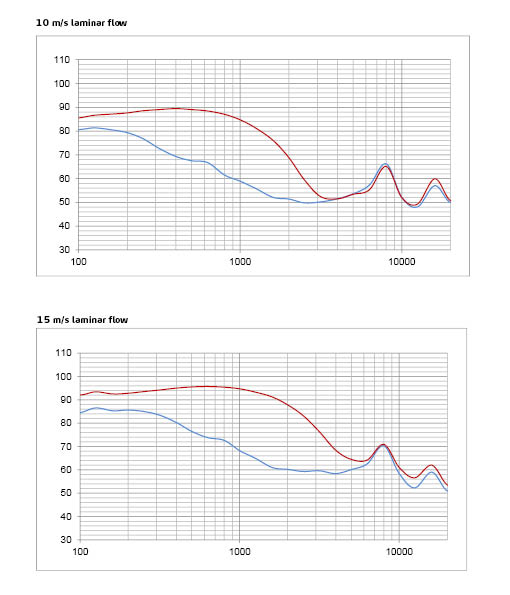

Các đồ thị minh họa tác động của tấm chắn nhiễu loạn GRAS 67TS lên nhiễu loạn lớp biên được đo ở các tốc độ dòng chảy tầng khác nhau. Trục Y là mức độ nhiễu loạn tính bằng dB SPL và trục X là tần số tính bằng Hz. Đường màu đỏ là kết quả khi không có tấm chắn nhiễu loạn, đường màu xanh là kết quả khi có tấm chắn nhiễu loạn. Mức độ nhiễu loạn giảm tới 25 dB khi có tấm chắn nhiễu loạn (tùy thuộc vào tốc độ gió).

Các phép đo đã được thực hiện trong đường hầm gió của GRAS với micro gắn phẳng GRAS 47BX-CL.
