Giới thiệu

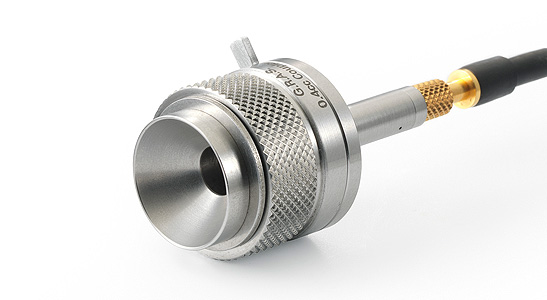

Bộ dụng cụ GRAS 43BA-3 là bộ ghép nối 1/4" 0.4cc tần số cao, độ nhạy cao dùng để kiểm tra máy trợ thính ở tần số lên đến 16 kHz. Đây là bộ dụng cụ hoàn chỉnh bao gồm micro áp suất 1/4" và bộ tiền khuếch đại 1/4" với kết nối CCP và các bộ chuyển đổi tương tự như bộ ghép nối 2cc tham chiếu. Việc thao tác và hiệu chuẩn rất dễ dàng và an toàn vì không cần phải tháo lưới micro khi lắp đặt hoặc hiệu chuẩn.
Ứng dụng và cách sử dụng điển hình:
Thiết bị được thiết kế theo Tiêu chuẩn kỹ thuật "IEC TS 62886:2016 Điện âm học - Máy trợ thính - Phương pháp đo hiệu suất điện âm học lên đến 16 kHz". Tiêu chuẩn này đáp ứng nhu cầu về một phương pháp đo chính xác và có thể lặp lại, có thể được sử dụng bởi các nhà thiết kế máy trợ thính và bộ thu máy trợ thính, cũng như bởi các kỹ thuật viên lắp đặt máy trợ thính. Bạn có thể mua IEC TS 62886 từ cửa hàng trực tuyến của IEC, https://webstore.iec.ch/publication/25718.
Kích thước nhỏ gọn kết hợp với micro ¼" tạo ra dải tần rộng, rất hữu ích cho việc chẩn đoán tần số cao. Dải tần mở rộng cũng đảm bảo đây là lựa chọn phù hợp cho tương lai, phục vụ việc kiểm tra tần số cao của máy trợ thính băng rộng.
Thể tích 0,4cc của nó là một hình trụ được xác định rõ ràng, trong đó màng loa của micro nằm ngang bằng với đáy của hình trụ. Hình trụ được gia công với độ chính xác ±2% so với thể tích danh nghĩa 0,4cc. Thể tích chính xác cho từng bộ ghép riêng lẻ được ghi trong biểu đồ hiệu chuẩn kèm theo. Do đó, hiệu suất của bộ ghép 0,4cc có thể được mô phỏng chính xác và nó có thể dễ dàng trở thành một phần của mô hình mô phỏng hoàn chỉnh.
Máy 43BA được thiết kế để sử dụng lặp đi lặp lại và phù hợp cho cả nghiên cứu, đảm bảo chất lượng và các ứng dụng kiểm tra sản xuất.
Thiết kế: Thiết bị
43BA được phát triển cùng và dành cho ngành công nghiệp máy trợ thính. Thông qua sự hợp tác chặt chẽ với các nhà lãnh đạo toàn cầu trong ngành, chúng tôi nhận thấy nhu cầu ngày càng tăng về việc kiểm tra máy trợ thính hiện đại ở tần số cao. Phù hợp với mục đích của Thông số kỹ thuật IEC đã đề cập trước đó, GRAS đã thiết kế một bộ ghép nối có khả năng cung cấp dữ liệu khác biệt và có thể tái tạo được lên đến 16 kHz.
Do thể tích nhỏ, mức âm thanh đo được từ bộ ghép 0,4cc cao hơn 13,5 dB so với bộ ghép 2cc. Sự tăng mức âm thanh này cải thiện tỷ lệ tín hiệu trên nhiễu so với mức thường đạt được với micro 1/4" được sử dụng.
Một lợi ích khác của kích thước nhỏ gọn và micro ¼" là tần số cộng hưởng ở 30 kHz rất cao, không gây nhiễu các phép đo trong dải tần số nghe được. Do đó, nó có thể được sử dụng cho các phép đo lên đến 16 kHz, cao hơn một quãng tám so với khả năng đạt được với bộ ghép nối 2cc tiêu chuẩn.
Bộ tiền khuếch đại 43BA-3 được thiết kế để hoạt động tối ưu với micro áp suất GRAS 40BL 1/4" CCP độ nhạy cao, được thiết kế cho các phép đo có độ nhiễu thấp. Nó có dải động rộng - từ 25dB(A) đến 147 dB. Bộ tiền khuếch đại là GRAS 26CS CCP Standard Preamplifier, Very Short. 26CS là một thiết bị nhỏ gọn, chắc chắn, đủ ngắn để sử dụng trong không gian hạn hẹp. Nó có mức độ nhiễu nội tại rất thấp, dải động rộng và đáp ứng tần số từ dưới 2 Hz đến trên 200 kHz.
Bộ micro được khóa và giữ chắc chắn ở vị trí bằng một cơ chế khóa rất chính xác, tự động căn giữa và khóa micro cùng lúc, loại bỏ nguy cơ sai số đo do định vị micro không chính xác. Vòng đệm O-ring đảm bảo độ kín khít của micro. Bộ micro có thể dễ dàng tháo rời để hiệu chỉnh độ nhạy – mà không cần dụng cụ. Không bao giờ cần phải tháo lưới bảo vệ, dù là khi sử dụng, hiệu chỉnh hay thao tác nào khác với micro.
Khả năng tương thích:
GRAS 43BA-3 yêu cầu mô-đun nguồn hoặc đầu vào thiết bị đo có thể cung cấp dòng điện không đổi khoảng 4 mA. Bộ micro yêu cầu cáp Microdot-BNC, được bao gồm trong bộ sản phẩm. Có nhiều loại cáp mở rộng khác nhau. Vỏ khớp nối 0,4cc phù hợp với tất cả các bộ chuyển đổi ống và khuôn tai tiêu chuẩn GRAS 1/2" 2cc.
Kiểm tra hệ thống
Để kiểm tra và xác minh hàng ngày thiết lập đo lường của bạn, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh như Máy hiệu chuẩn mức âm thanh GRAS 42AB. Để hiệu chuẩn độ nhạy chính xác, chúng tôi khuyên bạn nên sử dụng nguồn âm thanh tham chiếu như Pistonphone thông minh GRAS 42AP.
Hiệu năng và bảo hành:
Bộ micro và bộ ghép nối GRAS đều được sản xuất từ vật liệu chất lượng cao và linh kiện thương hiệu được lựa chọn và gia công kỹ lưỡng để đảm bảo độ ổn định và độ bền lâu dài.
Tất cả các bộ phận đều được sản xuất và lắp ráp tại nhà máy ở Đan Mạch bởi các kỹ thuật viên lành nghề và tận tâm trong môi trường phòng sạch được kiểm định. Màng loa, thân micro và lưới bảo vệ độc đáo được làm bằng thép không gỉ cao cấp, giúp bộ micro có khả năng chống lại các hư hại vật lý cũng như ăn mòn do không khí hoặc khí gây ra.
Điều này, cùng với đầu nối micro mạ vàng được gia cố đảm bảo kết nối cực kỳ đáng tin cậy, cho phép chúng tôi cung cấp bảo hành 5 năm đối với các lỗi về vật liệu và tay nghề.
Thời hạn bảo hành cáp là 6 tháng.
Thông số kỹ thuật
| Thông số |
Đơn vị |
Giá trị |
| Giới hạn dưới của dải động lý thuyết với bộ tiền khuếch đại GRAS |
dB(A) |
25 |
| Giới hạn trên của dải động lý thuyết với bộ tiền khuếch đại GRAS CCP |
dB |
147 |
| Đặt độ nhạy @ 250 Hz (±3 dB) |
mV/Pa |
18 |
| Đặt độ nhạy @ 250 Hz (±3 dB) |
dB so với 1V/Pa |
-35 |
| Thể tích khớp nối |
mm³ |
0,4 ccm |
| Tần số cộng hưởng |
kHz |
30 |
| Phạm vi nhiệt độ, hoạt động |
°C / °F |
-30 đến 60 / -22 đến 140 |
| Hệ số nhiệt độ @250 Hz |
dB/°C |
-0,01 |
| Phạm vi độ ẩm không ngưng tụ |
% Độ ẩm tương đối |
0 đến 80 |
| Đạt tiêu chuẩn CE/RoHS / WEEE |
– |
Có / Có / Có |
| Loại đầu nối |
– |
Microdot 10/32 |
| Cân nặng |
g / oz |
50 / 1,76 |
