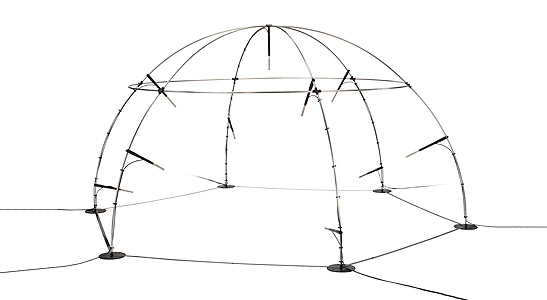

Bộ dụng cụ bán cầu CCP 67HA 1 m

  •  Mã sản phẩm: 67HA 1 m CCP
     Danh mục: GRAS Sound & Vibration
  •  Lượt xem: 6
     Tình trạng: Còn hàng
  • Dải tần số: 3,15 Hz đến 20 kHz
    Dải động: 17 dBA đến 138 dB
    Độ nhạy: 50 mV/Pa
    Kích thước (bao gồm chân đế): Đường chéo 2716 mm Chiều cao 1283 mm

  • Giá bán: Liên hệ
Thông tin sản phẩm

Các bán cầu GRAS sẽ giữ và định vị các micro đo lường theo tiêu chuẩn và được thiết kế tập trung vào quy trình làm việc của bạn; chúng rất dễ lắp ráp và dễ dàng định vị cũng như tiếp cận thiết bị cần đo (DUT). Hơn nữa, theo truyền thống tốt nhất của GRAS, chúng được tối ưu hóa về mặt âm học để thu được dữ liệu đo chính xác và có thể lặp lại.

Công nghệ

Giới thiệu

Cấu trúc được thiết kế di động để đạt được mức độ tự do vị trí cao. Điều này, kết hợp với việc lắp ráp dễ dàng, không cần dụng cụ chỉ trong vài phút, cho phép bạn tiết kiệm thời gian sử dụng phòng cách âm đắt tiền và cung cấp khả năng chẩn đoán công suất âm thanh tại chỗ.

Vị trí đặt micro được đánh dấu rõ ràng để dễ dàng lắp đặt và duy trì tính lặp lại của phép đo.

Bộ kit CCP Hemisphere 1 m GRAS 67HA-04, 4 kênh (4 kênh chính + 4 kênh phụ) tuân thủ tiêu chuẩn ISO 3746:2011 B1 (ANSI S12.56) và bao gồm:

  • Cấu trúc bán cầu 1x
  • Bộ 4 micro tiêu chuẩn GRAS 46AE 1/2” CCP, kèm dây cáp và giá đỡ.

Bộ kit CCP Hemisphere 1 m GRAS 67HA-05, 10 kênh (10 kênh chính + 10 kênh phụ) tuân thủ tiêu chuẩn ISO 3744:2010 B2 (ANSI S12.54) và bao gồm:

  • Cấu trúc bán cầu 1x
  • Bộ 10 micro tiêu chuẩn GRAS 46AE 1/2” CCP, kèm dây cáp và giá đỡ.

Bộ kit CCP Hemisphere 1 m GRAS 67HA-06, 20 kênh (20 phím) tuân thủ tiêu chuẩn ISO 3745:2012 E2 (ANSI S12.55) và bao gồm:

  • Cấu trúc bán cầu 1x
  • Bộ 20 micro tiêu chuẩn GRAS 46AE 1/2” CCP, kèm dây cáp và giá đỡ.

Ứng dụng và cách sử dụng điển hình

Tùy thuộc vào kích thước và mức độ âm thanh phát ra của thiết bị cần đo (DUT), các bán cầu này cho phép đo công suất âm thanh trên mọi thứ, từ các thiết bị điện cá nhân cỡ nhỏ đến máy văn phòng và sản phẩm CNTT, thiết bị gia dụng, dụng cụ điện và động cơ nhỏ. Hạn chế duy nhất là kích thước đặc trưng của DUT không được lớn hơn một nửa bán kính đo.

Thiết kế

Các bán cầu, có bán kính 1 m hoặc 2 m, được cung cấp dưới dạng bộ dụng cụ cấu hình sẵn với 4, 10 hoặc 20 bộ micro trong 3 biến thể: CCP, LEMO và LEMO nhiễu thấp. Các bộ micro có thể được kết nối trực tiếp với tất cả các hệ thống đo lường chuyên nghiệp và có sẵn cho cả đầu vào CCP và LEMO 7 chân. Nếu nền tảng hệ thống của bạn hỗ trợ bộ chuyển đổi thông minh theo tiêu chuẩn IEEE 1451.4 (TEDS), hệ thống có thể được thiết lập để xác định các thuộc tính và vị trí của micro trong mảng.

Sự định cỡ

Tất cả các bộ micro đi kèm đều được cung cấp kèm theo biểu đồ hiệu chuẩn riêng, bao gồm các giá trị độ nhạy và đáp ứng tần số. Các giá trị độ nhạy này có thể được sử dụng trực tiếp trong thiết lập hệ thống của bạn.

Để thường xuyên kiểm tra chuỗi đo lường, cần có nguồn âm thanh tham chiếu. GRAS cung cấp loại 114 dB cho các bộ micro tiêu chuẩn và bộ chuyển đổi 94 dB đặc biệt cho các bộ micro giảm nhiễu. Tùy thuộc vào mục đích sử dụng và yêu cầu kiểm soát chất lượng nội bộ của bạn, chúng tôi khuyên bạn nên hiệu chuẩn lại các bộ micro ít nhất hai năm một lần.

Hiệu năng và bảo hành

Bộ micro GRAS được cấu tạo từ các linh kiện thuộc danh mục sản phẩm tiêu chuẩn đã được kiểm chứng của chúng tôi, tất cả đều được sản xuất từ ​​vật liệu chất lượng cao và các linh kiện có thương hiệu, được lựa chọn và gia công để đảm bảo độ ổn định và độ bền lâu dài.

Tất cả các bộ phận đều được sản xuất và lắp ráp tại nhà máy ở Đan Mạch bởi các kỹ thuật viên lành nghề và tận tâm trong môi trường phòng sạch được kiểm định. Màng loa, thân micro và lưới bảo vệ độc đáo được làm bằng thép không gỉ cao cấp, giúp bộ micro có khả năng chống lại các hư hại vật lý cũng như ăn mòn do không khí hoặc khí gây ra.

Điều này, cùng với đầu nối micro mạ vàng được gia cố giúp đảm bảo kết nối cực kỳ đáng tin cậy, cho phép chúng tôi cung cấp bảo hành 5 năm đối với các lỗi về vật liệu và tay nghề. Thời gian bảo hành cho cáp là 6 tháng.



Thông số kỹ thuật

Dải tần số (±2 dB) Hz 3,15 đến 20.000
Giới hạn dưới của dải động (với bộ tiền khuếch đại GRAS Sound & Vibration) dB(A) 17
Độ nhạy tại 250 Hz (±2 dB) mV/Pa 50
Tuân thủ tiêu chuẩn IEC 61094-4   WS2F
